Введение

Вы может программировать и управлять объектовыми приборами Цербер с помощью КПО Кобра 8 во вкладке Операции -> Управление.

Объектовое оборудование Цербер для связи с ПЦН использует двусторонний радиоканал, что позволяет управлять абонентскими устройствами непосредственно с ПЦН.

Помимо радиоканала, для связи и управления абонентскими приборами Цербер можно использовать SMS / Ethernet канал.

Функции управления по SMS-каналу распространяются на следующие приборы линейки Цербер:

1. ППКОП Цербер GSM
2. ППКОП Цербер 03, оснащенный GSM модулем Цербер GT.
3. ППКОП Цербер GP-4, Цербер GM-2

Функции управления по Ethernet-каналу распространяются на следующие приборы:

1. ППКОП Цербер 03 (LAN)
2. ППКОП Цербер LP-4
3. Все GSM приборы

Управление объектовым устройством по радиоканалу доступно сразу же после установки радиосвязи с ним. Для управления прибором по SMS-каналу вам потребуется GSM-терминал и драйвер SMS. Управление по Ethernet-каналу не является оперативным: все команды уходят с квитанцией на любое сообщение.

Как это работает

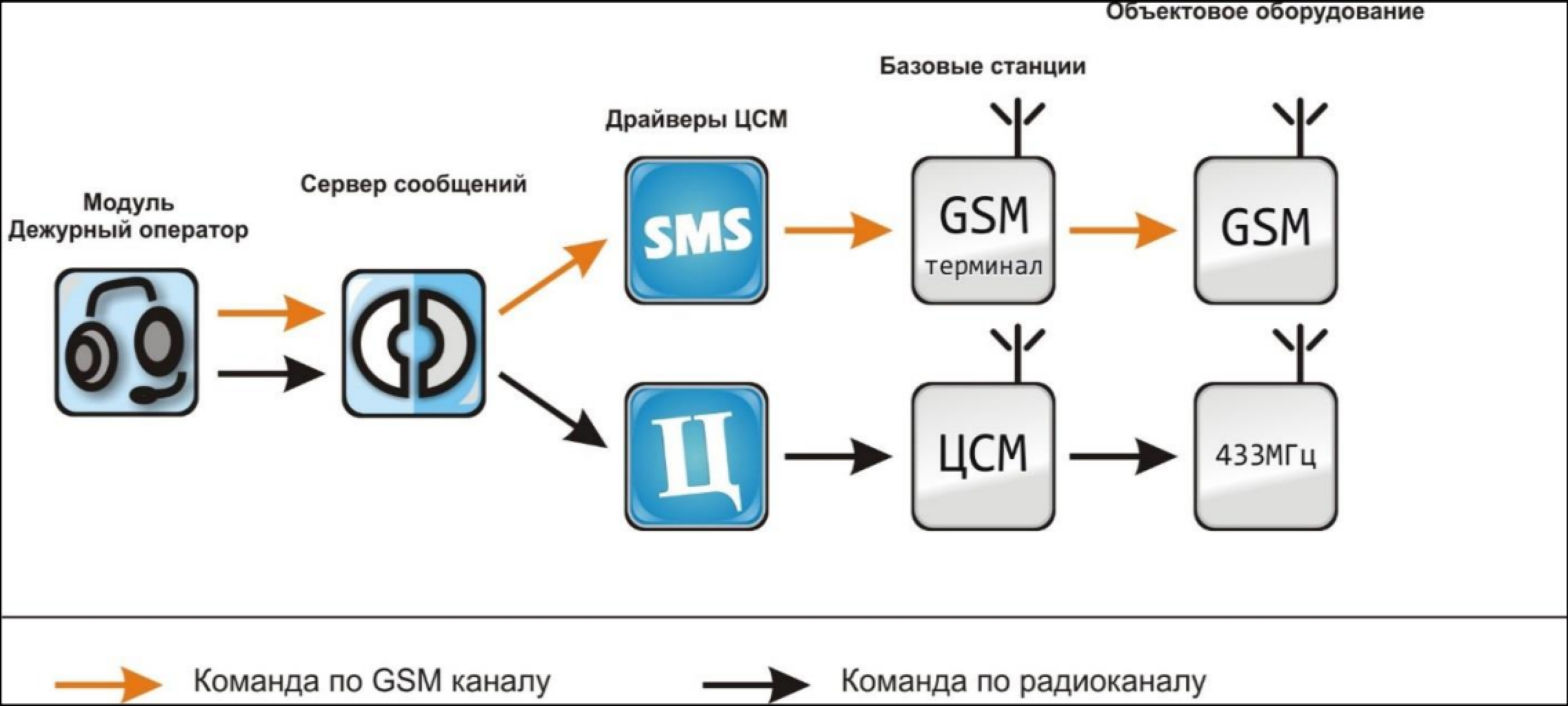

На схеме выше отображен процесс передачи команд объектовым устройствам по двум каналам: радиоканал 433-435 МГц и SMS-канал.

Как видно, для управления приборами по SMS-каналу используется GSM-терминал и SMS драйвер. Обусловлено это тем, что все команды поступают объектовому прибору в формате SMS-сообщений. Для управления приборами по радиоканалу используется станция мониторинга Цербер и драйвер Цербер.

Прежде чем отправлять команду прибору необходимо выбрать канал передачи. Для этого воспользуйтесь меню, которое расположено в левом нижнем углу панели управления.

Разделы

Базовые

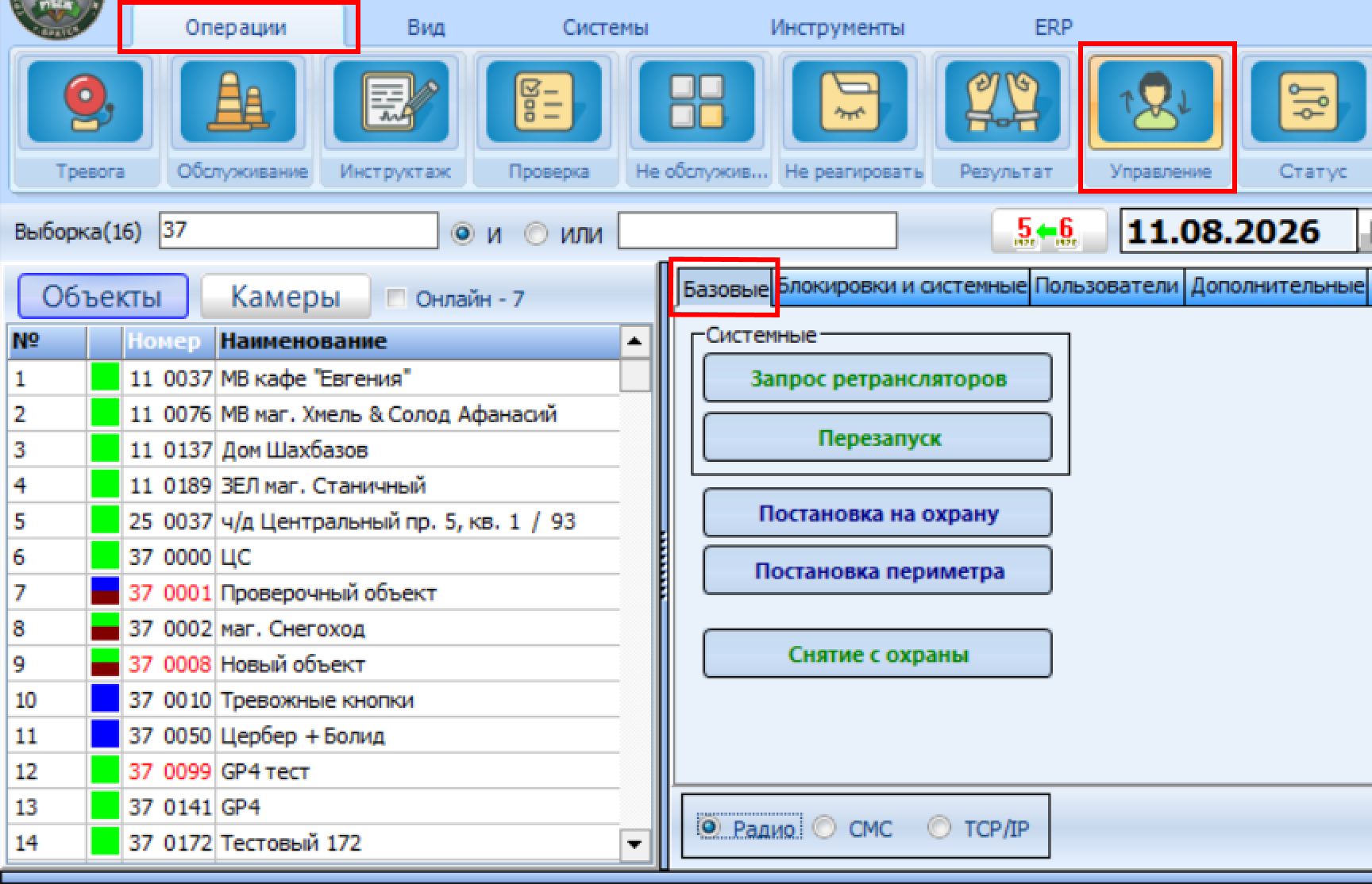

Во вкладке Базовые производится управление по постановке на охрану и снятие с охраны объекта.

Чтобы удаленно перезагрузить прибор, нажмите кнопку Перезагрузка.

Чтобы поставить объект на охрану, все зоны должны быть в нормальном состоянии после чего нажмите кнопку Постановка на охрану.

Чтобы поставить объект на охрану в режиме Периметр, все зоны должны быть в нормальном состоянии после чего нажмите кнопку Постановка периметра.

Чтобы снять объект с охраны, нажмите кнопку Снять с охраны.

Нажав кнопку Запрос ретрансляторов, прибору отсылается команда Запрос ретрансляторов. После получения команды, прибор формирует пакет данных и отправляет его на ПЦН. В сформированном пакете хранится следующая информация:

• Маршрут передачи данных (номер ретранслятора)
• Номера резервных ретрансляторов
• Количество клиентов. (Количество приборов, для которых он сам является ретранслятором)
• Уровень сигнала

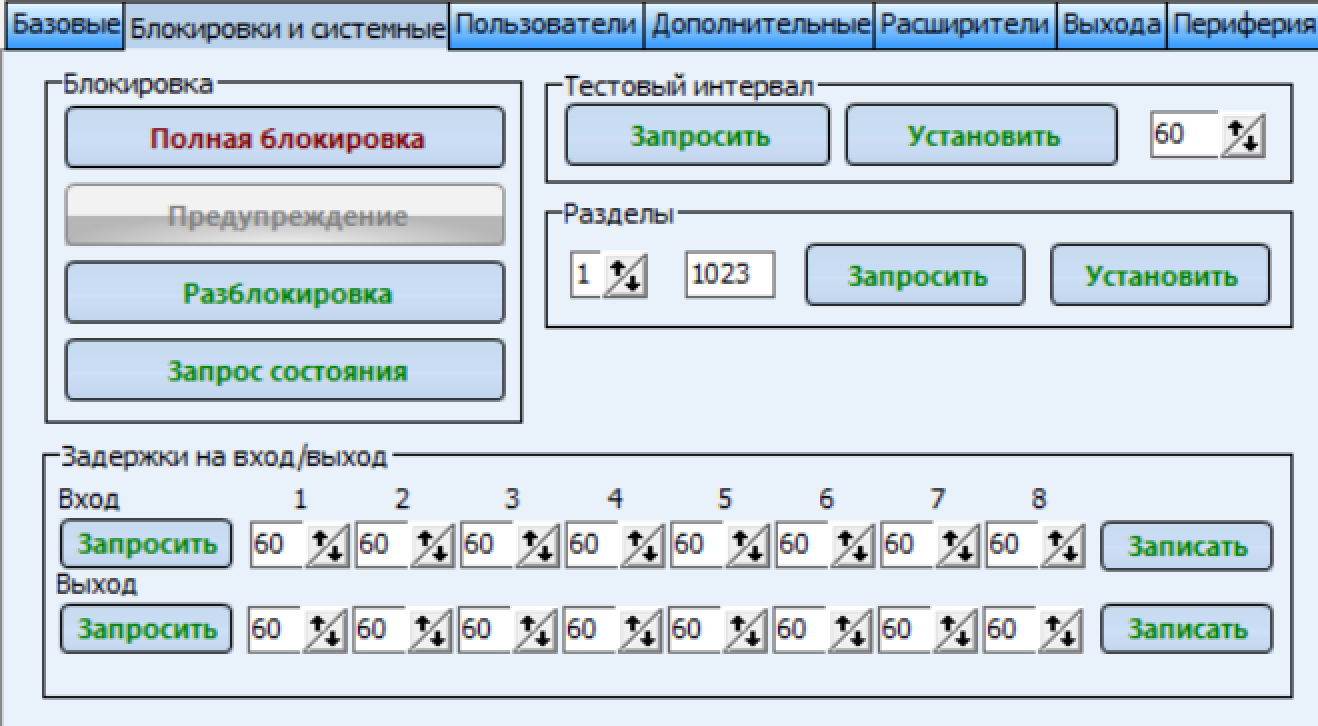

Блокировки и системные

Полная блокировка: При нажатии на кнопку Полная блокировка объектовому прибору отсылается команда Блокировка охранного раздела. После выполнения команды на дисплее клавиатуры Цербер 03К высвечивается сообщение Вы отключены от охраны. Заблокированный охранный раздел поставить под охрану будет невозможно. Системные сообщения (тест, неисправность ИБП) отсылаются на ПЦН в штатном режиме.

Предупреждение: при нажатии на кнопку Предупреждение прибору отсылается команда Предупреждение. На дисплее клавиатуры высвечивается сообщение "У вас долг за охрану", при этом прибор работает в штатном режиме. Охранные разделы не блокируются, системные сообщения (тест, неисправность ИБП) отсылаются на ПЦН в штатном режиме.

Разблокировать: при нажатии на кнопку Разблокировать прибору отсылается команда Разблокировать. После получения прибором данной команды блокировка охранных разделов снимается. Прибор работает в штатном режиме.

Запрос состояния: нажав на кнопку Запрос состояния, вы можете запросить состояние нужного вам объекта (раздела). Состояние раздела определяется тремя параметрами: Заблокирован, Предупреждение, Разблокирован. Сообщение о состоянии раздела вы можете видеть в списке событий, кроме того состояние раздела отображает его пиктограмма.

Тестовый интервал: вы можете запросить и при необходимости изменить время тестирования объектового приемопередатчика. При запросе параметра тестового интервала, его значение отобразиться в поле с событиями и в управляющем окне.

Для изменения данного параметра укажите необходимое значение и нажмите кнопку Установить. При успешном выполнении команды, значение тестового интервала обновится в управляющем окне.

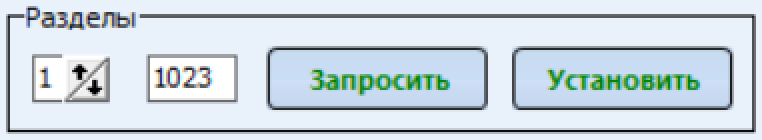

Разделы — меню, предназначенное для изменения номера охранного раздела. ППКОП Цербер поддерживает 8 независимых охранных раздела. Каждый раздел имеет свой индивидуальный номер.

У приборов Цербер номер первого раздела по умолчанию совпадает с номером приемопередатчика, номера остальных разделов присваиваются в произвольном порядке.

Если вы измените номер первого раздела, то сообщения о постановках и снятиях будут приходить на новый номер. Системные сообщения такие как: Тест, Неисправность 220, Неисправность АКБ и т.д. по-прежнему будут приходить на номер приемопередатчика.

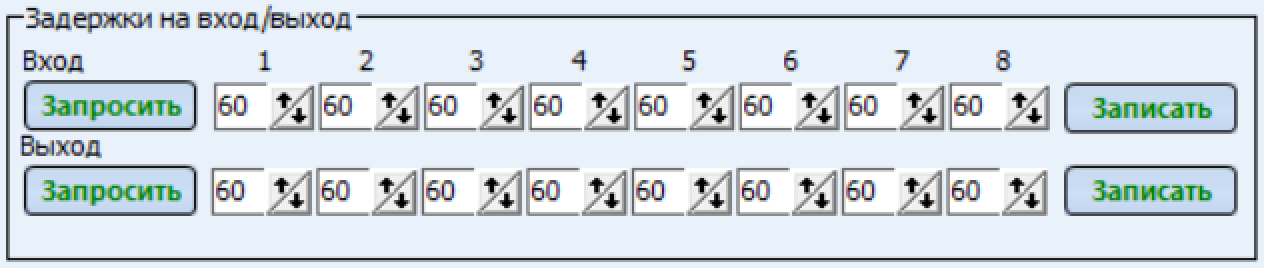

Задержки на вход/выход — меню для изменения задержек на вход и выход. В данном меню отображаются задержки на вход и выход для всех 8-ми охранных разделов. По умолчанию, в управляющем окне установлено значение всех задержек 60 сек. Этот параметр не соответствует действительности, поэтому перед тем как вносить какие-либо изменения, вам необходимо запросить установленное значение.

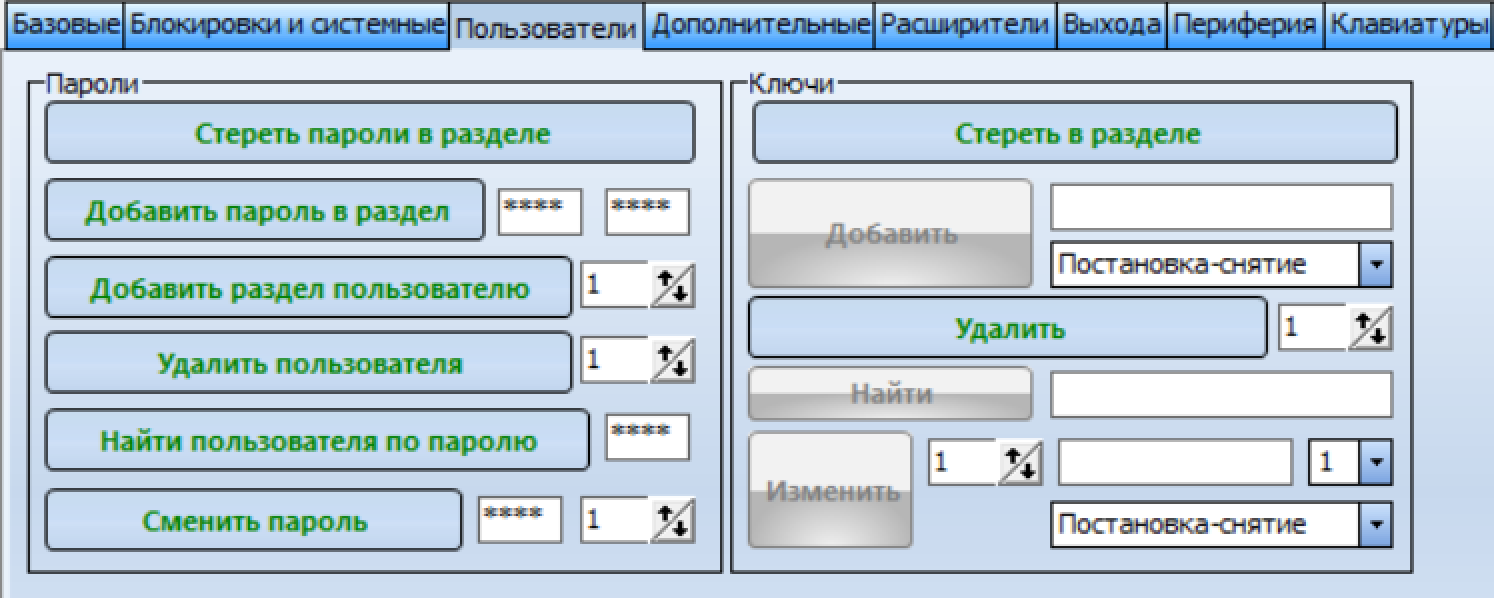

Пользователи

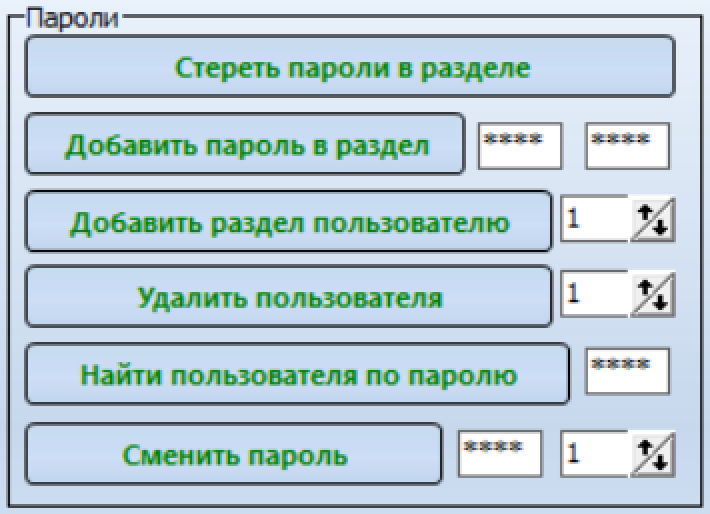

Пароли — область редактирования параметров пользовательских кодов.

Кнопка Стереть пароли в разделе стирает все пароли, управляющие выбранным разделом. Чтобы стереть пароли вам необходимо в списке объектов найти и выбрать нужный раздел (объект), а затем нажать клавишу Стереть пароли в разделе.

Прежде чем выполнять данную операцию убедитесь, что вы выбрали именно тот раздел (объект), который вам нужен. Будьте внимательны, после удаления паролей восстановить старые записи будет невозможно.

Кнопка Добавить пароль в раздел позволяет добавлять новые пароли для выбранного раздела.

По умолчанию управляющая клавиша Добавить пароль в раздел неактивна, для ее активации вам необходимо ввести новый четырехзначный пароль сначала в левом окошке, а затем продублировать его в правом. Для записи пароля в раздел нажмите управляющую клавишу. Номер пользователя, которому будет присвоен данный пароль, отобразится в списке событий.

Кнопка Добавить раздел пользователь позволяет присваивать пользователю право управлять выбранным разделом.

Выбор пользователя осуществляется стрелочками вверх и вниз либо его номер вводится с клавиатуры.

Кнопка Удалить пользователя служит для удаления кода пользователя.

При помощи команды Найти пользователя по пароль вы сможете определить, какому пользователю принадлежит введенный пароль.

Вы можете сменить пароль нужного пользователя, при этом все настройки управления разделами останутся без изменений. В левом окне укажите четырехзначный пароль, а в правом номер пользователя. Для смены пароля нажмите кнопку Сменить пароль

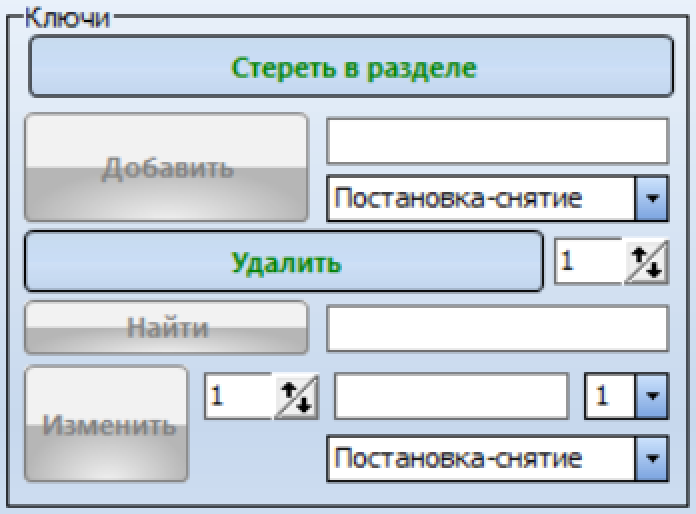

Ключи — область редактирования параметров ключей Touch Memory.

Кнопка Стереть в разделе стирает все ключи, управляющие выбранным разделом. Чтобы стереть все ключи, вам необходимо в списке объектов найти и выбрать нужный раздел (объект), а затем нажать клавишу Стереть в разделе.

Прежде чем выполнять данную операцию убедитесь, что вы выбрали именно тот раздел (объект), который вам нужен. Будьте внимательны, после удаления ключей восстановить старые записи будет невозможно.

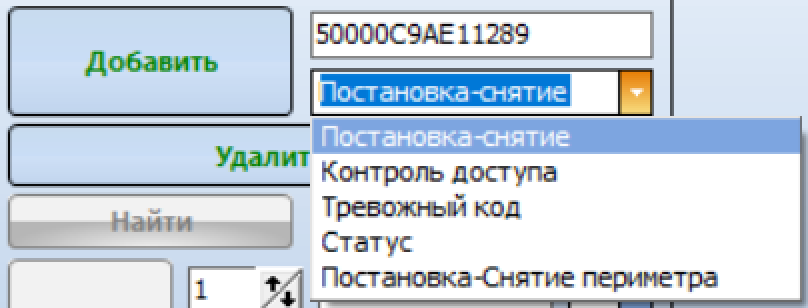

Вы можете вручную добавить необходимый ключ Touch Memory, для этого вам потребуется:

1. Выбрать объект (раздел), которым будет управлять ключ
2. Ввести номер ключа (14 знаков) и выбрать его параметр
3. Нажать кнопку Добавить

Постановка-снятие — ключ предназначен для постановки и снятия объекта с охраны. Контроль доступа — ключ предназначен для управления электрозамками и магнитными защелками.

Для удаления ключа из раздела вам необходимо: выбрать раздел (объект), указать номер ключа и нажать кнопку Удалить.

Вы можете осуществить поиск пользователя по номеру ключа. Для этого введите номер ключа в поле поиска и нажмите кнопку Найти. Порядковый номер ключа отобразиться в списке событий.

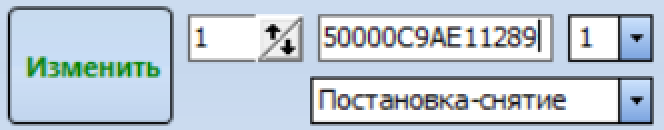

Функция позволяет изменить ключ пользователя, настроить режим его работы, поменять номер раздела, которым он будет управлять. Номер ключа вводится вручную.

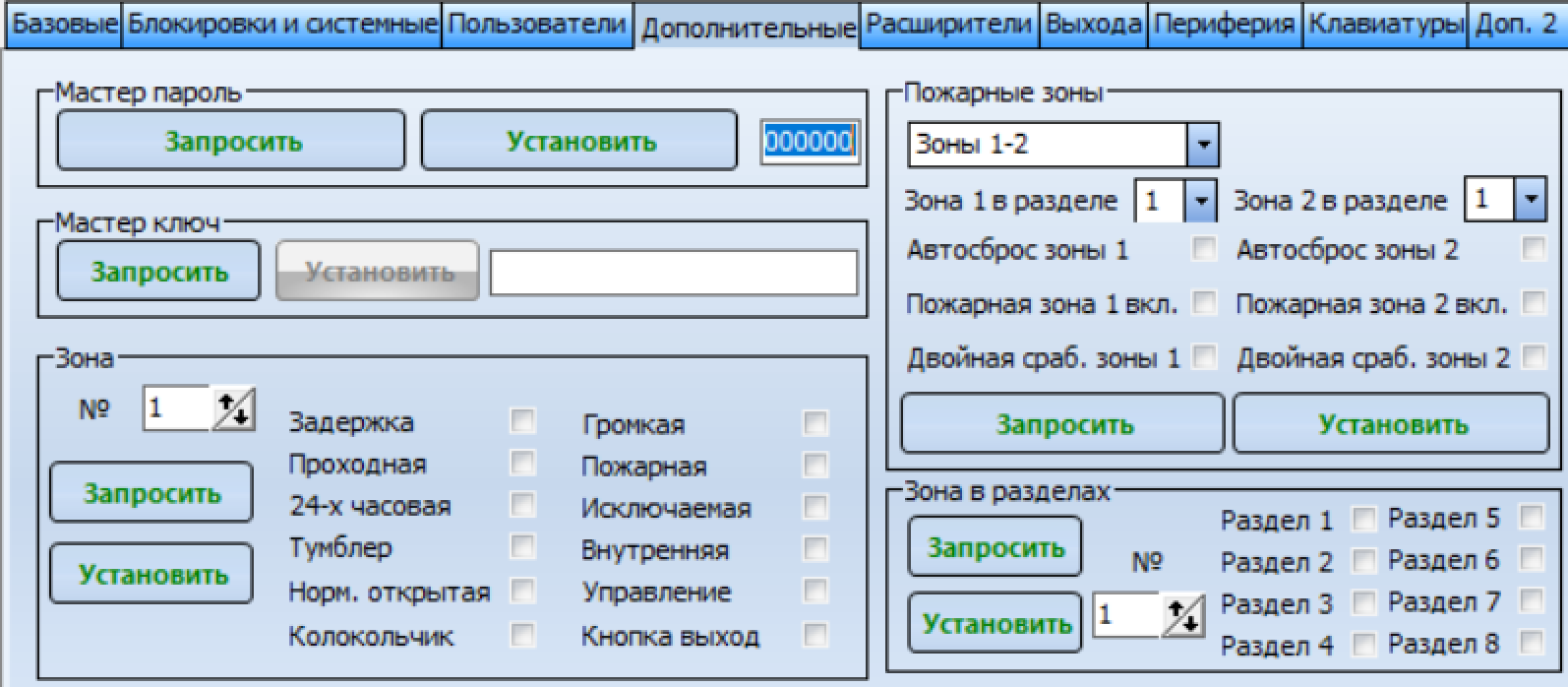

Дополнительные

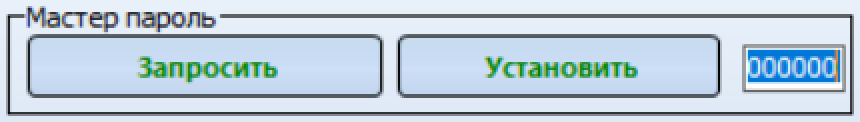

Мастер пароль — меню для изменения мастер пароля.

Мастер пароль — это код необходимый для входа в режим программирования прибора с клавиатуры и персонального компьютера. Для удаленного программирования (по радиоканалу) мастер-пароль не требуется.

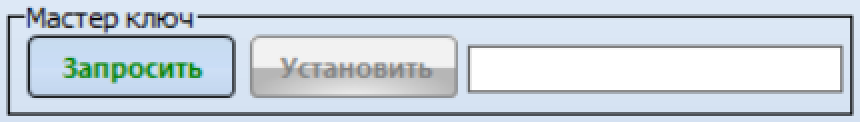

Мастер ключ — меню для изменения мастер ключа.

Мастер ключ — это ключ необходимый для программирования пользовательских ключей Touch Memory. Номер нового ключа вводится вручную.

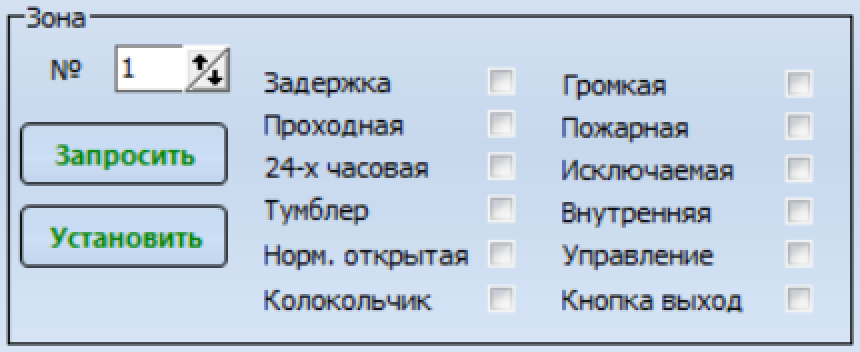

Настройка параметров зон — меню для настройки параметров зон/шлейфов охранной сигнализации. Кнопка Запросить предназначена для запроса конфигурации шлейфа. Кнопка Установить — для записи новой конфигурации в прибор. Галочками отмечены установленные значения параметров зоны/шлейфа.

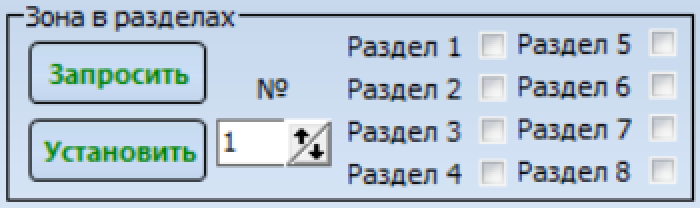

Привязка зон к разделу — меню предназначено для привязки охранного шлейфа/зоны к конкретному разделу (области) охраны. Для выполнения операции укажите номер шлейфа, выберете раздел, которому он будет принадлежать, и нажмите кнопку Установить

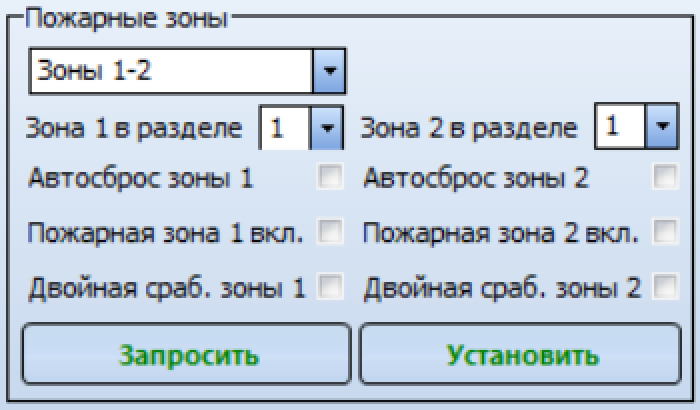

Настройка пожарных зон F1-8 — меню для настройки параметров пожарных шлейфов/зон F1-8.

Кнопка Запросить предназначена для запроса конфигурации шлейфа. Кнопка Установить предназначена для записи новой конфигурации в прибор.

Галочками отмечены установленные значения параметров шлейфа.

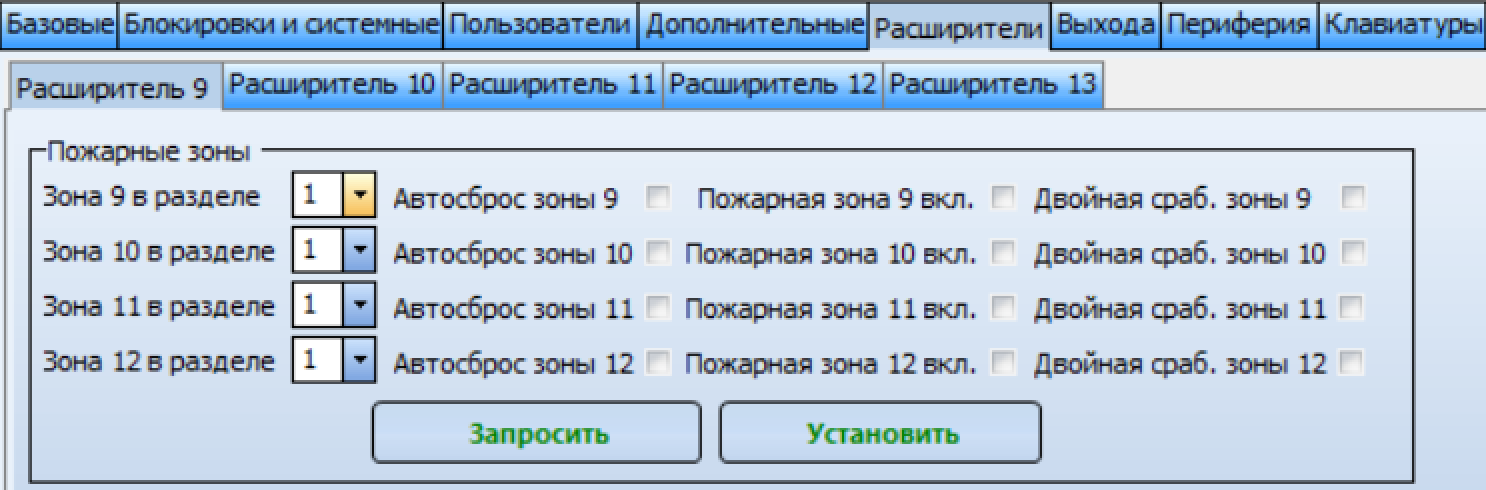

Расширитель

Настройка параметров производится для каждого расширителя по отдельности. Для перехода к настройке параметров нужного расширителя вам необходимо выбрать соответствующую закладку меню.

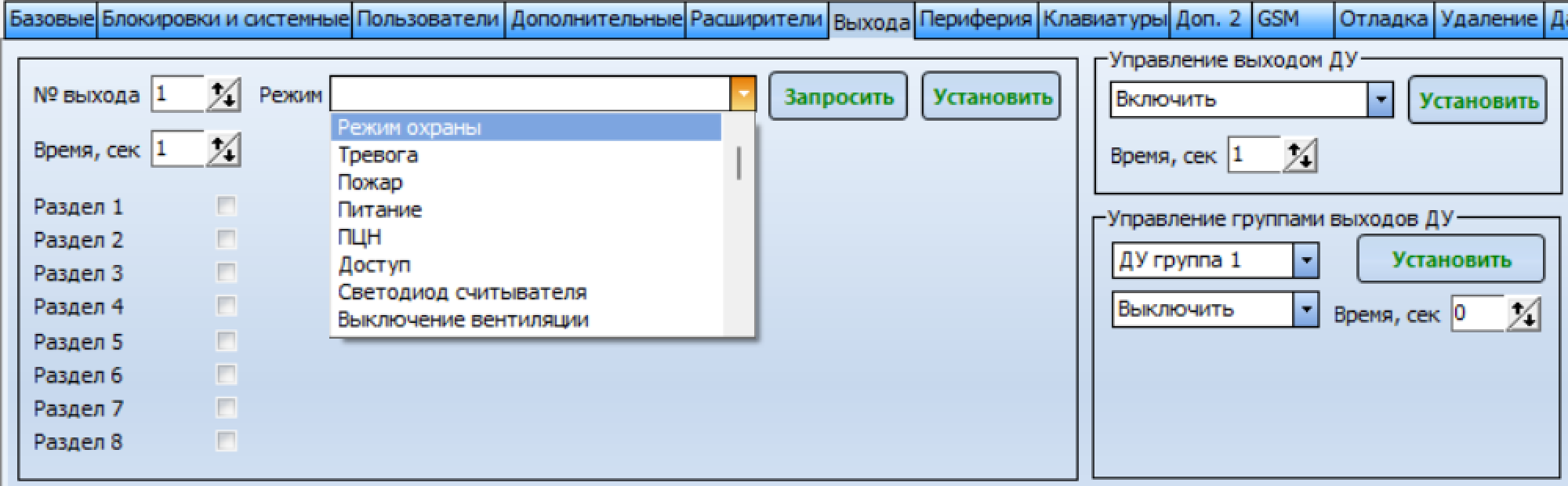

Выхода

Меню для настройки параметров программируемых выходов.

Для запроса конфигурации необходимо указать номер выхода и нажать кнопку Запросить, для записи новых параметров нажмите кнопку Установить.

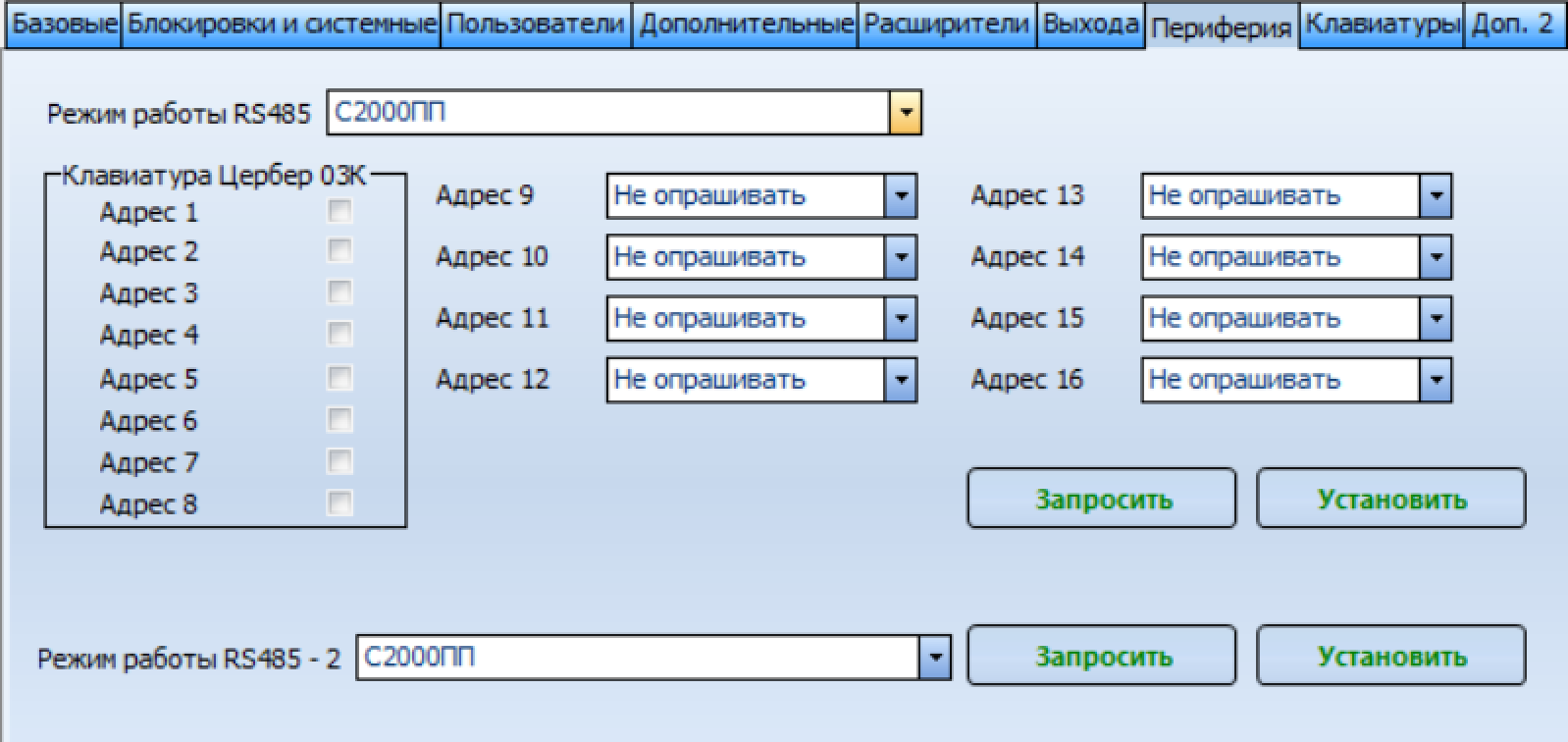

Периферия

Меню предназначено для настройки параметров устройств периферии, к которым относятся клавиатуры, расширители зон и модули подключения радиодатчиков.

Режим работы RS485 — меню для выбора режима работы RS-485. Подробнее о режимах работы RS-485.

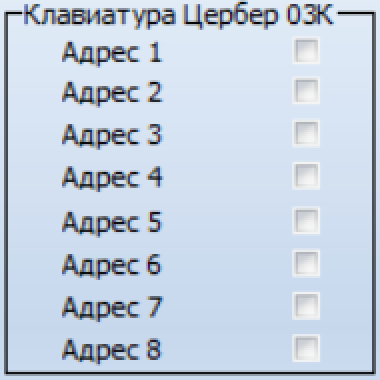

Клавиатура Цербер 03К — меню для установки режима опроса клавиатур. Наличие галочки свидетельствует о наличии опроса по данному адресу.

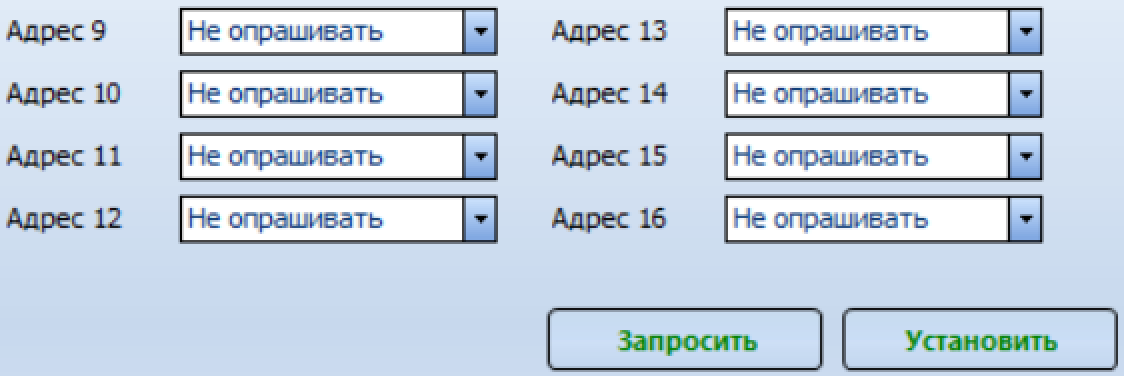

Опрос расширителей — меню для установки режима опроса расширителей и модулей подключения радиодатчиков.

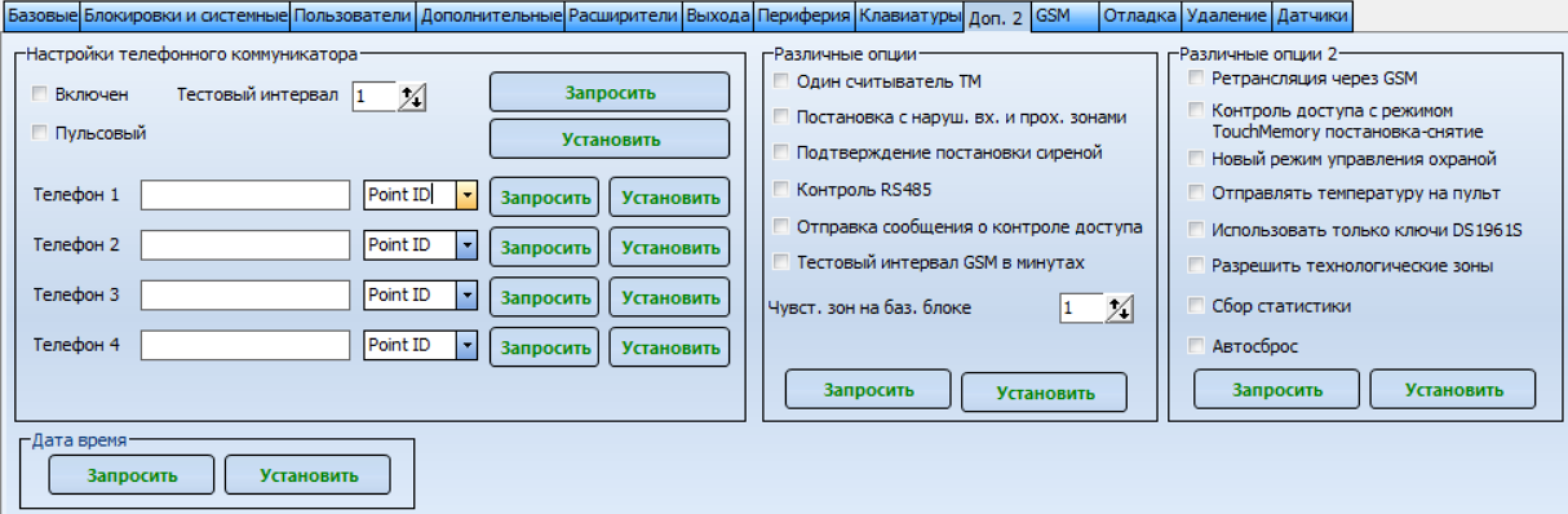

Дополнительные опции 2

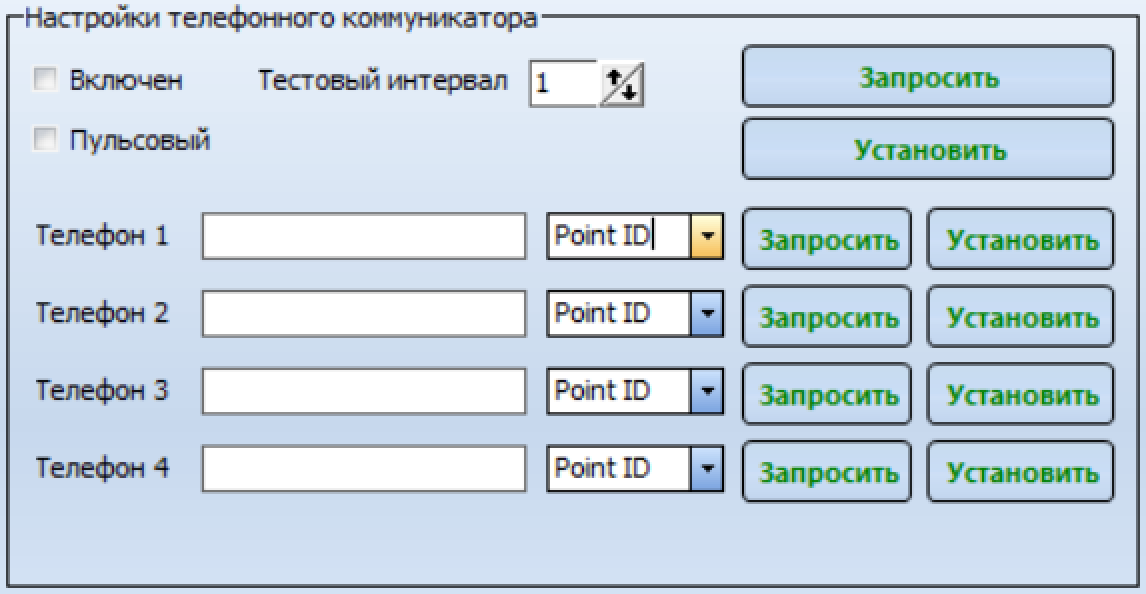

ГТС настройка телефонного коммуникатора — меню для настройки параметров телефонного коммуникатора. Телефонный коммуникатор предназначен для передачи информации по проводным линиям городской телефонной сети (ГТС), при невозможности передачи извещений на ПЦН по радиоканалу (возникновение радиопомехи, повреждение антенного блока и т.п.).

Телефонный коммуникатор включен — выбор режимов работы прибора: с коммуникатором и без коммуникатора соответственно.

Тестовый интервал — время по истечении, которого на ПЦН передается сигнал Тест, подтверждающий работоспособность оборудования. Измеряется в часах.

Пульсовый набор номера — если режим установлен, то производится импульсный набор номера, если не установлен, то тональный.

Телефон 1, 2, 3, 4 — телефонные номера, на которые дозванивается прибор в режиме передачи данных по ГТС. Приоритет телефонного номера определяется порядковым номером в меню. Для передачи данных по ГТС используется формат передачи Цербер ID.

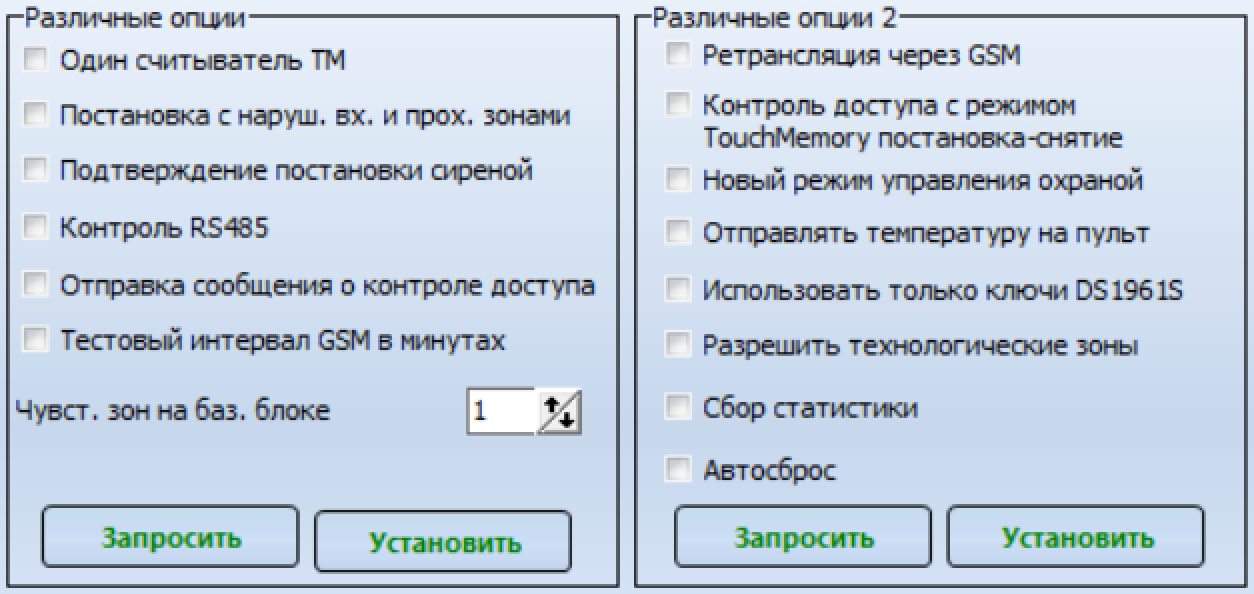

Один считыватель Touch Memory — режим работы интерфейса Touch Memory, при котором происходит считывание только одного ключа. Другими словами, если к считывателям одновременно поднести 2 ключа, то считается только один из них, а второй ключ придется подносить повторно. Данный режим позволяет увеличить длину интерфейса Touch Memory.

Постановка с нарушенными входными и проходными зонами — режим позволяет ставить объект (раздел) на охрану даже при наличии нарушенных шлейфов, что часто необходимо в случаях использования проходных зон. Постановка на охрану возможна при нарушенных входных и проходных шлейфах. Алгоритм работы прибора в данном режиме подробно описан в руководстве по эксплуатации ППКОП Цербер 03.

Подтверждение постановки сиреной — в данном режиме, в момент постановки объекта (раздела) на охрану, на программируемых выходах, работающих по логике Тревога или Тревога + Пожар, в течение 1 сек. появляется напряжение U=12 В. Другими словами, при постановке объекта на охрану сирена издает короткий звуковой сигнал, подтверждающий удачную постановку.

Контроль RS-485 — режим, при котором производится опрос периферийных устройств (расширителей, клавиатур и т.п.). Если данный режим активен, то панель контролирует линию связи с периферийными устройствами и при потере связи сообщит об этом, послав сигнал на ПЦН.

Отправка сообщения о контроле доступа — включение функции позволяет отправлять на ПЦН сообщения Проход пользователя.

Тестовый интервал GSM в минутах — функция, позволяющая переопределить тестовый интервал по GSM-каналу в минутах. По умолчанию интервал определяется в часах.

Чувствительность зон (шлейфов) на базовом блоке — функция, позволяющая настроить время реакции шлейфов ППКОП Цербер 03, которое измеряется в миллисекундах. Чем меньше параметр, тем чувствительнее шлейф. Оптимальное значение чувствительности установлено по умолчанию и составляет 112 мСек.

Ретрансляция через GSM — при включенной функции объект будет ретранслировать события своих клиентов через канал GPRS, иначе через канал GPRS будут отсылаться события только объекта с GSM модулем.

Контроль доступа с режимом Touch Memory постановка/снятие — функция допускающая использование ключей Touch Memory с режимом работы постановка/снятие в системе контроля доступа.

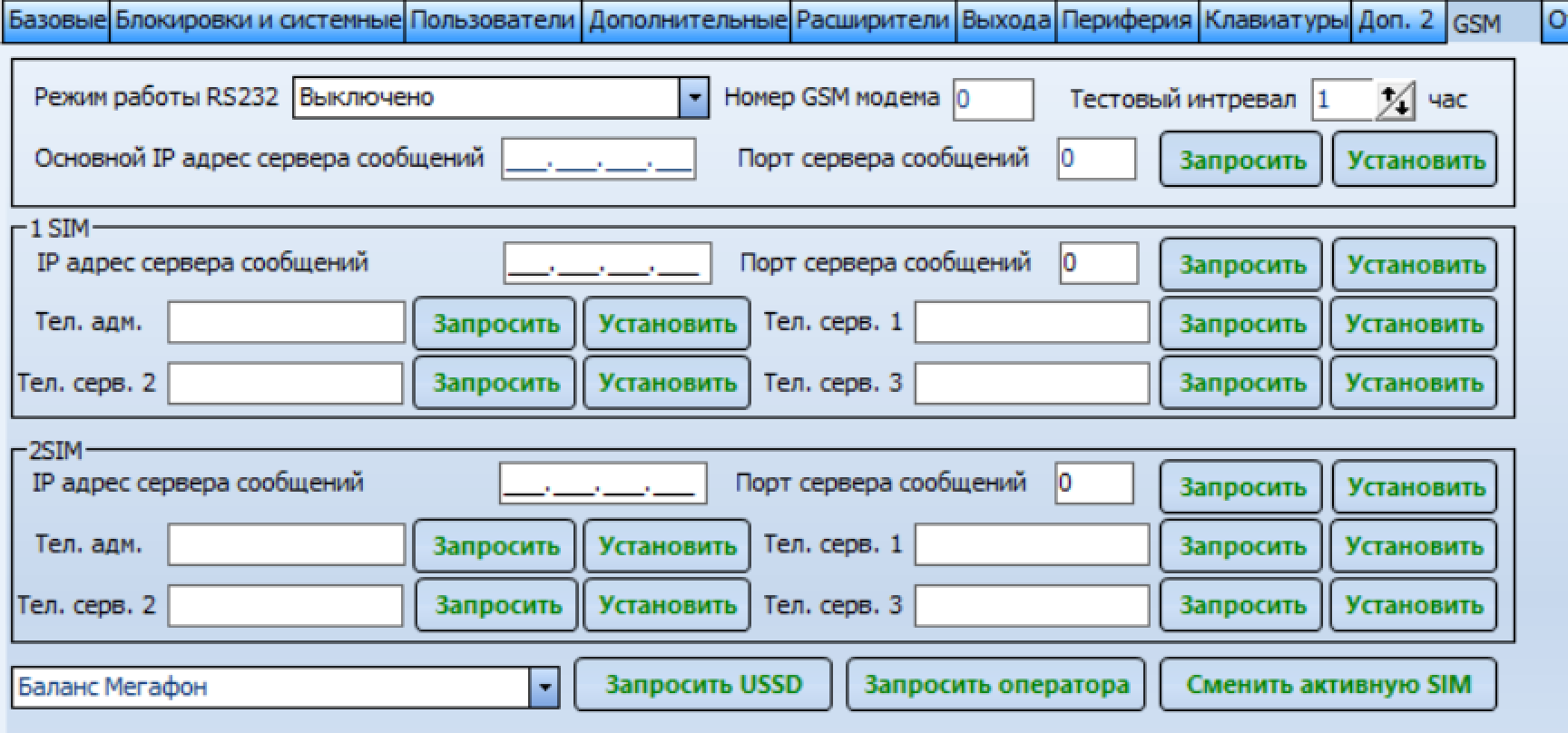

GSM

Меню для настройки параметров GSM-модуля. Модуль предназначен для передачи сообщений на пульт централизованного наблюдения при отсутствии основного канала передачи данных (433–435 МГц).

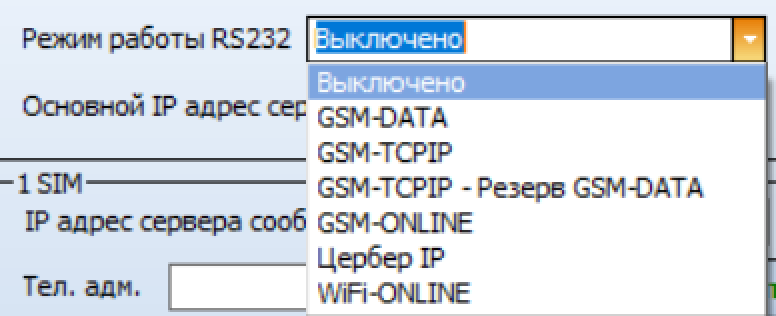

Режим работы RS232

• Выключено — GSM-модуль не подключен.
• GSM-DATA — или CSD (Circuit Switched Data) технология передачи данных с коммутацией каналов в сети GSM. Данный режим не поддерживает ретрансляцию событий от радиоканальных приемопередатчиков.
• GSM-TCP\IP — или GPRS (General Packet Radio Service) технология пакетной передачи данных. Данный режим поддерживает ретрансляцию событий от радиоканальных приемопередатчиков.
• GSM-TCP\IP - Резерв GSM-DATA — режим резервирования каналов передачи данных.

Номер GSM модема — пультовой номер GSM-модема. На этот номер будут поступать системные сообщения GSM-модуля (Ответ на регистрацию, Квитанция).

Тестовый интервал — это время по истечении, которого на ПЦН передается тестовый сигнал. Например, если тестовый интервал равен 1 часу, то тестовый сигнал будет передаваться на ПЦН каждый час.

Основной IP адрес сервера сообщений — для приема сообщений по технологии GPRS пультовой сервер должен иметь выход в сеть Интернет со статическим IP-адресом, IP-адрес выделяется провайдером.

Порт сервера сообщений — порт для входящих данных.

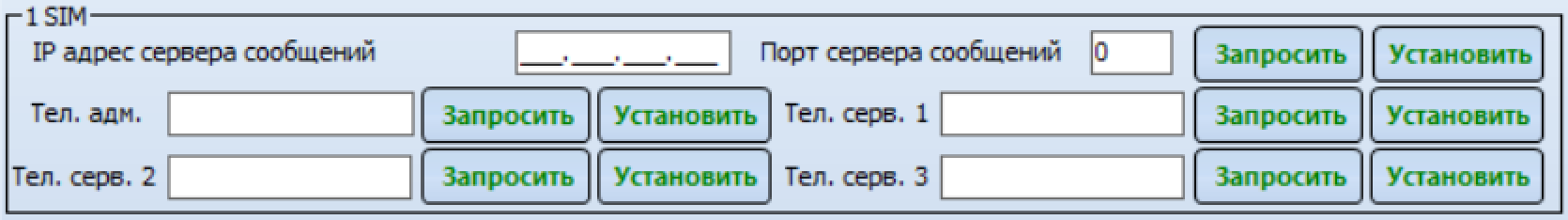

Настройки SIM 1: во избежание потери сообщений, GSM-модем оснащен двумя SIM-картами, которые позволяют избежать зависимости от одного оператора сотовой связи. В данном меню производятся настройка рабочих параметров первой SIM-карты.

IP адрес сервера сообщений — IP-адрес сервера сообщений для SIM-карты №1. Поле заполняется в тех случаях, когда GSM-модем работает в режиме GSM-TCP/IP или GSM-TCP/IP резерв GSM-DATA. Если доступ в интернет вам обеспечивает один провайдер и резервный Internet канал отсутствует, то IP-адрес сервера для SIM 1 не отличается от основного IP-адреса сервера сообщений.

Порт сервера сообщений — порт для входящих данных.

Телефон администратора (в разработке) — номер телефона, с которого GSM-модуль принимает к исполнению команды управления. Если команда управления поступит с другого номера, прибор её проигнорирует.

Телефон сервера 1,2,3 — поле заполняется в тех случаях, когда GSM-модем работает в режиме GSM-DATA. Передача данных осуществляется на GSM-терминалы, установленные на ПЦН. Каждая SIM-карта имеет три телефонных номера и соответственно может дозваниваться на три различных терминала, что обеспечивает распределение входящих соединений и свободный доступ к ПЦН.

Настройки SIM 2 — настройки параметров SIM-карты №2 идентичны настройкам SIM 1.

Удаление

Функция, позволяющая удалить объект из радиоканальной сети. При выполнении данной команды частота и регион на приборе сбрасываются до заводских.
