Установка, настройка и работа драйвера Цербер для приема событий от охранных приборов линейки Цербер

Введение

Драйвер Цербер предназначен для корректной работы охранных приборов линейки Цербер с КПО Кобра 8.

Список поддерживаемого оборудования:

Цербер 03 (радиоканал 433-435 МГц)
Цербер GSM
Цербер RP-4 (радиоканал 433-435 МГц)
Цербер GP-4 (GSM)
Цербер LP-4 (LAN)
Цербер ZigBee
Цербер RM-2 (радиоканал 433-435 МГц)
Цербер GM-2 (GSM)
Модуль резервной связи Цербер GT (GSM)
Модуль резервной связи Цербер LAN
Модуль резервной связи Цербер Wi-Fi

Быстрый старт

Скачайте драйвер (Скачать Драйвер — Цербер)
Разархивируйте архив с драйвером в папку drivers (предварительно создайте эту папку на ПК с Коброй)
Запустите исполнительный файл drvcerber03.exe

Запуск драйвера может осуществляться из меню Пуск либо из каталога, в котором он хранится. Для удобства хранения и использования драйверов, вы можете создать отдельный каталог (к примеру drivers) в любом свободном месте на серверном ПК и в него поместить все необходимые драйверы. Запуск драйвера Цербер из отдельного каталога осуществляется при помощи исполнительного файла drvcerber03.exe.

Основные настройки и работа с драйвером

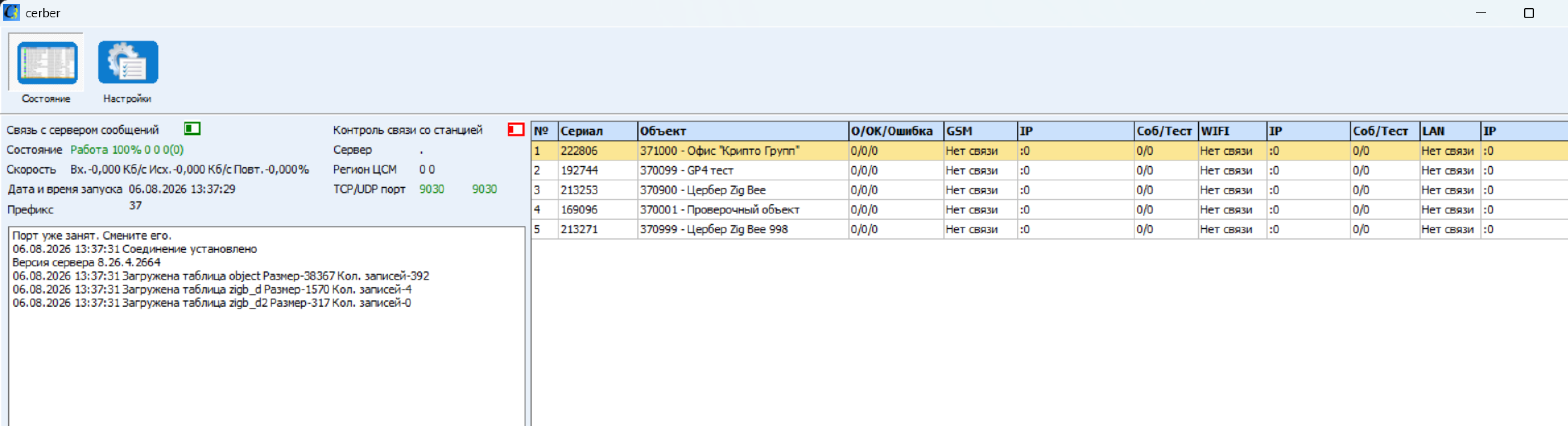

После запуска драйвера перед вами появится рабочее окно интерфейса программы. В окне Состояние отображается состояние рабочих параметров драйвера, список подключенных устройств и статус их подключения:

Параметры	Описание
Связь с сервером сообщений	Зеленый индикатор свидетельствует о наличии связи между драйвером и модулем Сервер Сообщений. Красный индикатор указывает на отсутствие связи.
Контроль связи со станцией	Зеленый индикатор свидетельствует о наличии связи между драйвером и станцией мониторинга. Связь осуществляется по интерфейсу RS-232 (последовательный COM порт). Красный индикатор указывает на отсутствие связи между драйвером и ЦСМ

Параметры

Описание

Связь с сервером сообщений

Зеленый индикатор свидетельствует о наличии связи между драйвером и модулем Сервер Сообщений. Красный индикатор указывает на отсутствие связи.

Контроль связи со станцией

Зеленый индикатор свидетельствует о наличии связи между драйвером и станцией мониторинга. Связь осуществляется по интерфейсу RS-232 (последовательный COM порт). Красный индикатор указывает на отсутствие связи между драйвером и ЦСМ

Если по какой-то причине связь между драйвером и Сервером Сообщений пропадет, то драйвер будет работать в автономном режиме, при этом все поступающие от ЦСМ сообщения будут "складироваться" в корневом каталоге драйвера. После восстановления связи, драйвер отправит все накопленные сообщения серверу. Следует учесть, что в программе Дежурный оператор время поступления данных сообщений будет соответствовать времени восстановления связи между сервером сообщений и драйвером ЦСМ.

Параметры	Описание
Дата и время запуска	Дата и время последнего запуска программы
Сервер	IP-адрес ПК, на котором запущен Сервер сообщений и к которому обращается драйвер. Для редактирования данного параметра необходимо: открыть файл конфигурации драйвера `drvcerber03.ini` при помощи вспомогательной программы Блокнот, указать необходимый IP-адрес и сохранить внесенные изменения. По умолчанию в драйвере прописан IP-адрес локального ПК `127.0.0.1`, того же на котором запущен сам драйвер
Пароль для закрытия	Пароль, который необходимо ввести для того чтобы завершить работу драйвера. Пароль предотвращает случайное закрытие программы. Каждый раз при попытке закрыть драйвер будет появляться диалоговое окно, в котором вам будет предложено ввести пароль для закрытия
Регион центральной станции мониторинга (ЦСМ)	Идентификационный параметр, определяющий степень совместимости объектовых приемопередатчиков и базовой станции Цербер. Подробнее о свойствах данного параметра читайте в руководстве по эксплуатации ПЦН Цербер.
Префикс	Порядковый номер драйвера. По желанию вы можете изменить порядковый номер драйвера. Такая необходимость появляется в тех случаях, когда требуется запустить два драйвера или более, при использовании нескольких базовых станций Цербер. Префикс драйвера напрямую влияет на пультовой номер объекта (передатчика или охранного раздела), так как шестизначный пультовой номер `AA XXXX` всегда состоит из `AA` — префикса драйвера и `XXXX` — номера передатчика.
TCP/UDP порт	TCP/UDP-порт для приема информации от абонентских приборов Цербер и Цербер — GSM по GSM каналу в режиме GPRS и по сети Ethernet в режиме пакетной передачи данных.

Редактирование префикса и TCP порта

Объектовая емкость системы №1 построенной на частоте 434 МГц достигла своего предела и вам необходимо развернуть новую сеть (систему №2) на частоте 434.5 МГц.

Для каждой системы мониторинга вы будете использовать отдельную базовую станцию и соответственно отдельный драйвер. Пультовые номера объектов для системы №1 имеют вид 37 XXXX, где 37 – префикс драйвера, а XXXX – номер приемопередатчика или охранного раздела. Очевидно, что номера приемопередатчиков системы 1 и системы 2 будут совпадать (XXXX = XXXX).

Для того, чтобы различать пультовые номера объектов принадлежащих различным системам, необходимо изменить префикс драйвера. Для системы №2 назначим префикс — 38, тогда пультовые номера объектов для системы №2 будут иметь вид 38 XXXX

Для редактирования префикса необходимо: открыть файл конфигурации драйвера drvcerber03.ini при помощи вспомогательной программы Блокнот, указать необходимый префикс и сохранить внесенные изменения.

Содержание файла drvcerber03.ini:

  FirstNumber=37

Для редактирования данного параметра необходимо: открыть файл конфигурации драйвера drvcerber03.ini при помощи вспомогательной программы Блокнот, указать необходимый порт и сохранить внесенные изменения.

Содержание файла drvcerber03.ini:

  DefaultPort=19664

Указанный вами порт должен быть открыт. В зависимости от используемой вами операционной системы или фаервола, процесс открытия порта для входящих данных может различаться. Если вы не имеете навыков по настройке маршрутизации сетевого трафика, обратитесь за помощью к вашему системному администратору

Окно Настройки

Меню настройки предназначено для редактирования коммуникационных параметров драйвера, необходимых для связи между драйвером и аппаратными элементами ПЦН Цербер.

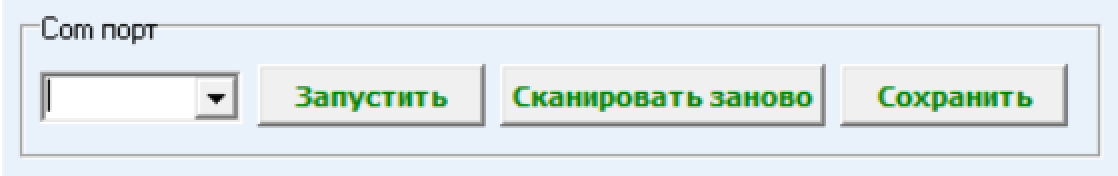

COM-порт — последовательный COM-порт, к которому подключена радиоканальная базовая станция мониторинга Цербер 03.

Выбор COM-порта:

Остановите процесс опроса, указанного COM-порта. Для этого нажмите кнопку Остановить и в появившемся диалоговом окне введите пароль (пароль указан в окне Состояние);
Нажмите стрелочку вниз и в выпадающем меню выберете необходимый COM-порт. Если в предложенном списке нужный COM-порт отсутствует, нажмите кнопку Сканировать заново, после этого вернитесь к выпадающему меню и повторите поиск;
При помощи кнопки Сохранить сохраните выбранный COM-порт, если вы хотите, чтобы он использовался по умолчанию.

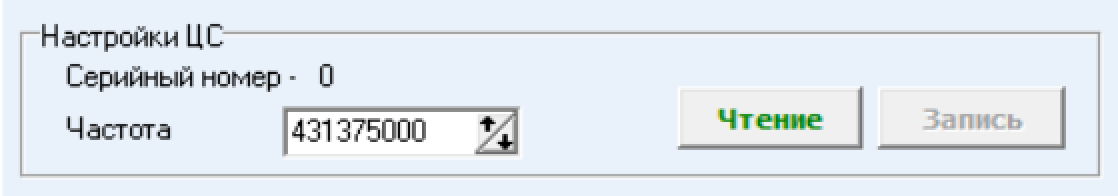

Настройки центральной станции (ЦС)

Блок предназначен для редактирования частотных настроек базовой станции мониторинга.

Для того, чтобы узнать рабочую частоту ЦС, необходимо нажать кнопку Чтение, после этого значение этого параметра отобразится в окне Частота.

Настройка частоты

Для изменения параметров частоты воспользуйтесь стрелочками вверх и вниз или введи необходимое значение с клавиатуры. Для сохранения указанного параметра нажмите кнопку Запись.

Изменение параметров частоты не возможно, если между базовой станцией и драйвером не установлена связь. О наличии связи сигнализирует зеленый индикатор Наличие связи со станцией в окне Состояние.

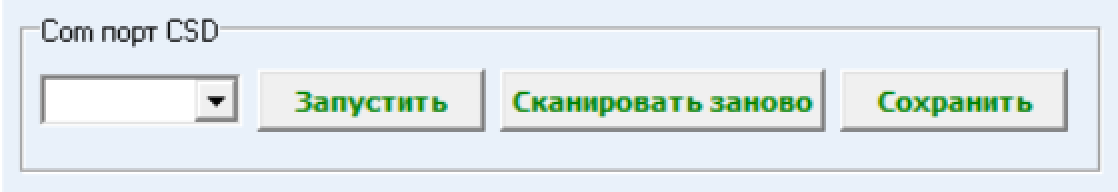

COM-порт CSD — последовательный COM-порт, к которому подключается GSM-терминал. Он необходим для приёма сообщений от абонентских приборов Цербер и Цербер GSM по GSM-каналу в режиме CSD.

Рекомендуемые модели терминалов: Цербер GSM/GP4/GM-2, Cinterion MC35i, Сinterion MC52i

Выбор COM-порта CSD осуществляется так же как и просто COM-порта.
