Периферия

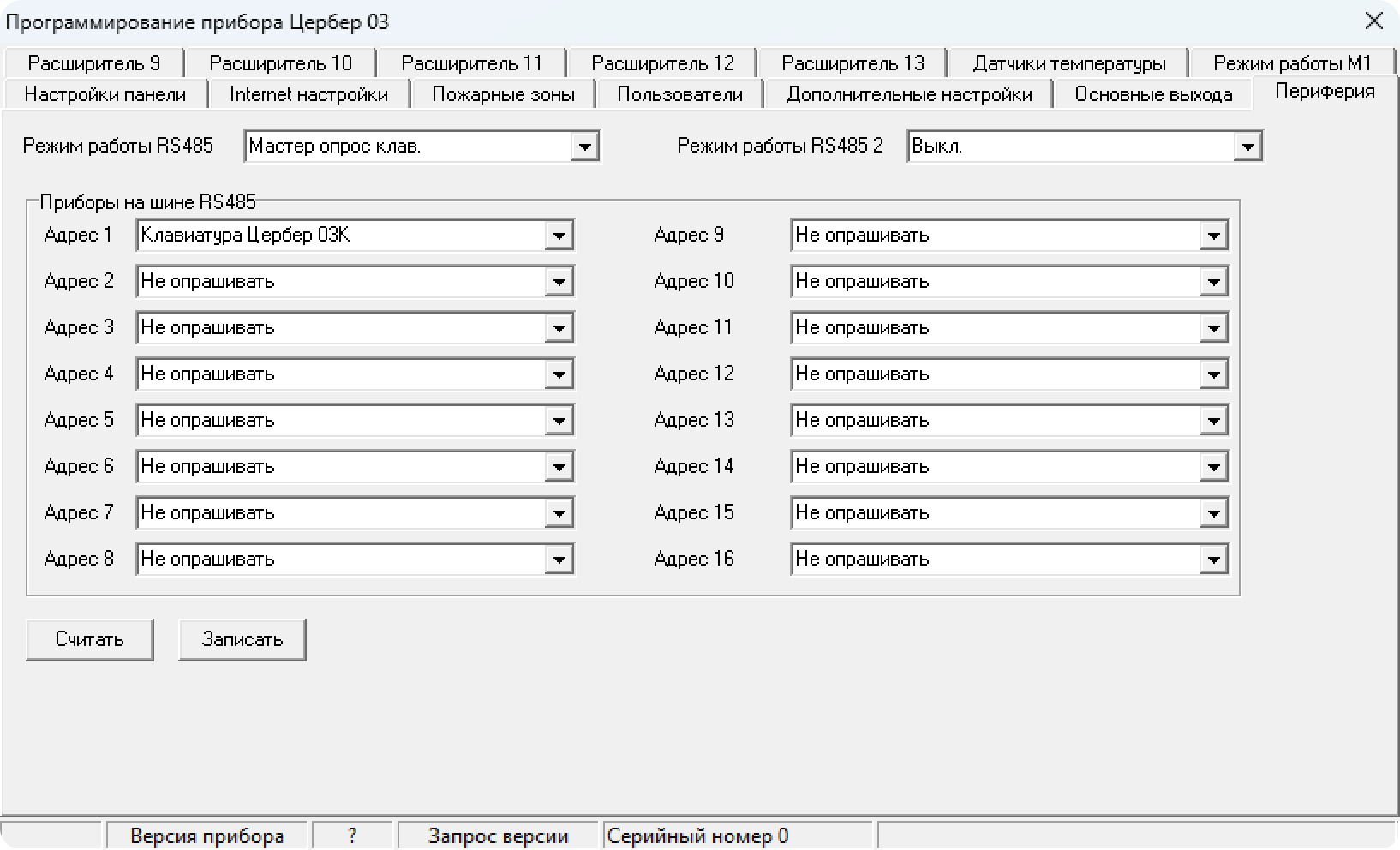

Вкладка предназначена для настройки клавиатур, расширителей, модулей резервной связи и других периферийных устройств охранного прибора.
ВАЖНО: Адресу 1 всегда должно быть присвоено значение Клавиатура Цербер 03К. Не изменяйте это значение, если не собираетесь использовать отличный режим работы RS-485 от режима Мастер опрос клавиатур. В противном случае для считывания и программирования прибора, необходимо установить перемычку между колодками TM (TouchMemory) и землей.
В данном разделе указываются периферийные устройства, которые будут задействованы в работе. Каждому устройству присвоен определенный адрес, если линия связи с основной платой, по каким-либо причинам, будет нарушена и связь с устройством пропадет, то панелью на ПЦН будет послан сигнал о потере расширителя по адресу N.
Если устройству будет присвоен адрес, который не опрашивается, то установить связь с панелью будет невозможно.
- Программирование адресов клавиатур Цербер К
-
Программирование адресов расширителей Цербер Р
-
Программирование адресов расширителей Цербер Р-lite
Для использования СПИ (Цербер LP-4) в качестве Ethernet-модуля, в адресе 16 необходимо выбрать опрашиваемый элемент СПИ Ethernet-RS485. При выборе 16 адреса в закладках панели появится еще одна закладка Ethernet, позволяющая провести настройку данного модуля. Подробнее
Режимы работы RS485
При программировании режимов работы RS-485 необходимо установить перемычку между клеммами TM (TouchMemory или IB) и минус. После программирования перемычку необходимо убрать и перезагрузить ППКОП.

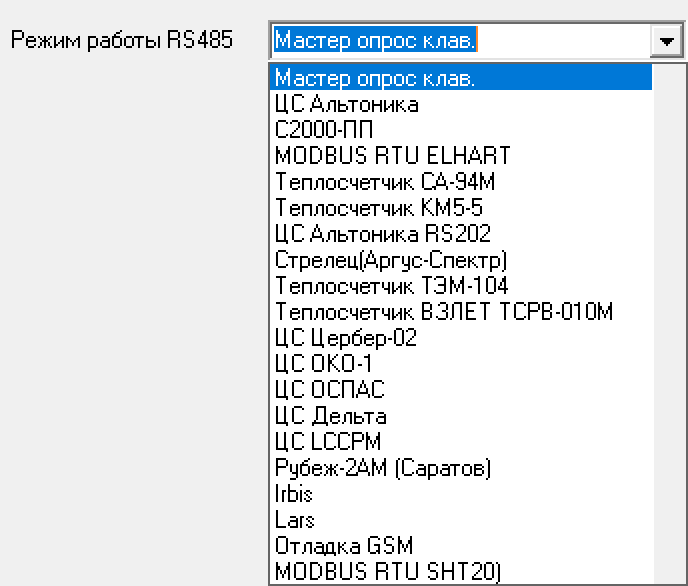

Меню предназначено для настройки режимов работы RS485. Для выбора нужного режима кликните ЛКМ по раскрывающемуся списку.
Подробнее про каждый режим работы RS-485
Поле Режим работы RS485 устарело.

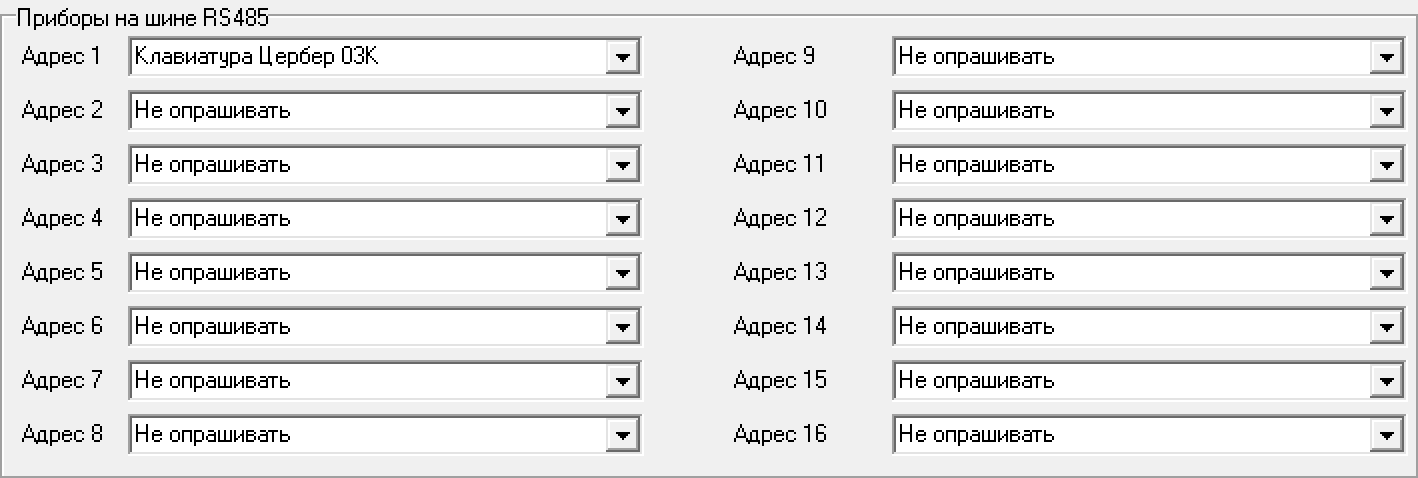

Адреса
Адрес 1 — по умолчанию стоит значение Клавиатура Цербер 03К для конфигурации прибора с помощью ПК и программы конфигуратора.
Адрес 2–8 — для подключения клавиатур используется значение Клавиатура Цербер 03К.
Адрес 9–13 — для подключения расширителей Цербер Р и Цербер Р-lite используется значение Расширитель Цербер03Р.
Адрес 14 — Функционал устарел. Для подключения ACU100(Satel) используется значение ACU100(Satel).
Адрес 15 — не используется.
Адрес 16 — для подключения и использования Цербера LP-4 для конвертации сигнала из RS-485 в Ethernet используется значение СПИ Ethernet-RS485. Подробнее
