Режимы работы RS-485
Настройка режима работы интерфейса RS-485
Введение
RS-485 — интерфейс, предназначенный для обмена данными между ППКОП Цербер и подключаемыми периферийными устройствами или внешними системами.
В зависимости от используемого оборудования интерфейс RS-485 может работать в различных режимах. Выбор режима определяет, с каким устройством или системой будет осуществляться обмен данными.
Для выбора нужного режима работы RS-485 кликните ЛКМ по раскрывающемуся списку и выберите соответствующий пункт.

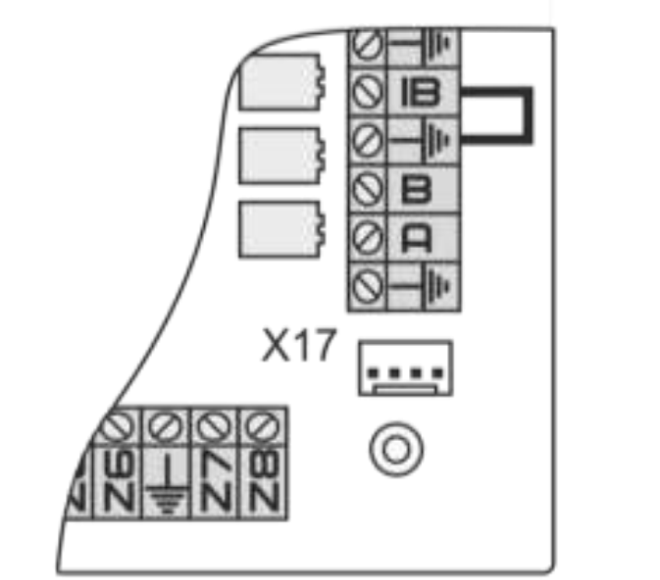

При программировании режимов работы RS-485 необходимо установить перемычку между клеммами TM (TouchMemory или IB) и минус. После программирования перемычку необходимо убрать и перезагрузить ППКОП.
Режимы
Мастер опрос клавиатур
Режим, при котором прибор опрашивает периферийные устройства, расширители и клавиатуры линейки Цербер.
При выборе режима отличного от режима Мастер опрос клавиатур использование расширителей и клавиатур Цербер становится невозможным.
ЦС Альтоника
В данном режиме прибор передает информацию с центральной станции RS200 Альтоника в КПО Кобра.
С 2000-ПП
В данном режиме прибор передает информацию с преобразователя протокола С2000ПП в КПО Кобра.
Резерв
В данном режиме интерфейс RS-485 не будет задействован.
Теплосчетчик СА-94М, Теплосчетчик КМ5-5
Данные режимы с Цербер не используются и предназначены для работы с радиоканальными ППКОП.
ЦС Альтоника RS202
В данном режиме прибор передает информацию с центральной станции RS202 Альтоника и ПЦН Консьерж Альтоника в КПО Кобра.
Стрелец (Аргус Спектр)
В данном режиме прибор передает информацию с РРОПа Стрелец в КПО Кобра.
Теплосчетчик ТЭМ-104; Теплосчетчик ВЗЛЕТ ТСРВ-010М
Данные режимы с Цербер не используются и предназначены для работы с радиоканальными ППКОП.
ЦС Цербер-02
В данном режиме прибор передает информацию с центральной станции Цербер-02 в КПО Кобра.
ЦС ОКО-1
В данном режиме прибор передает информацию с центральной станции ОКО-1 в КПО Кобра
ЦС ОСПАС
В данном режиме прибор передает информацию с центральной станции ОСПАС в КПО Кобра.
ЦС Дельта
В данном режиме прибор передает информацию с центральной станции Дельта в КПО Кобра.
ЦС LCCPM
В данном режиме прибор передает информацию с центральной станции LCCPM в КПО Кобра.
Рубеж-2АМ (Саратов)
В данном режиме прибор передает информацию с центральной станции Рубеж-2АМ в КПО Кобра.
Irbis
В данном режиме прибор передает информацию с центральной станции Irbis в КПО Кобра.
Lars
В данном режиме прибор передает информацию с центральной станции Lars в КПО Кобра.
Отладка GSM
Не используется.
