Введение
Введение в программирование Цербер GSM и Цербер 03 с помощью конфигуратора panel.exe. Подключение прибора к ПК, авторизация и обзор интерфейса программы.
Введение
ВНИМАНИЕ! Оборудование c GSM в качестве основного канала связи без антенны НЕ ВКЛЮЧАТЬ! (Цербер GSM, Цербер GP-4, Цербер GT)
Программирование приборов Цербер GSM и Цербер 03 осуществляется с использованием специального программного обеспечения panel.exe (Скачать).

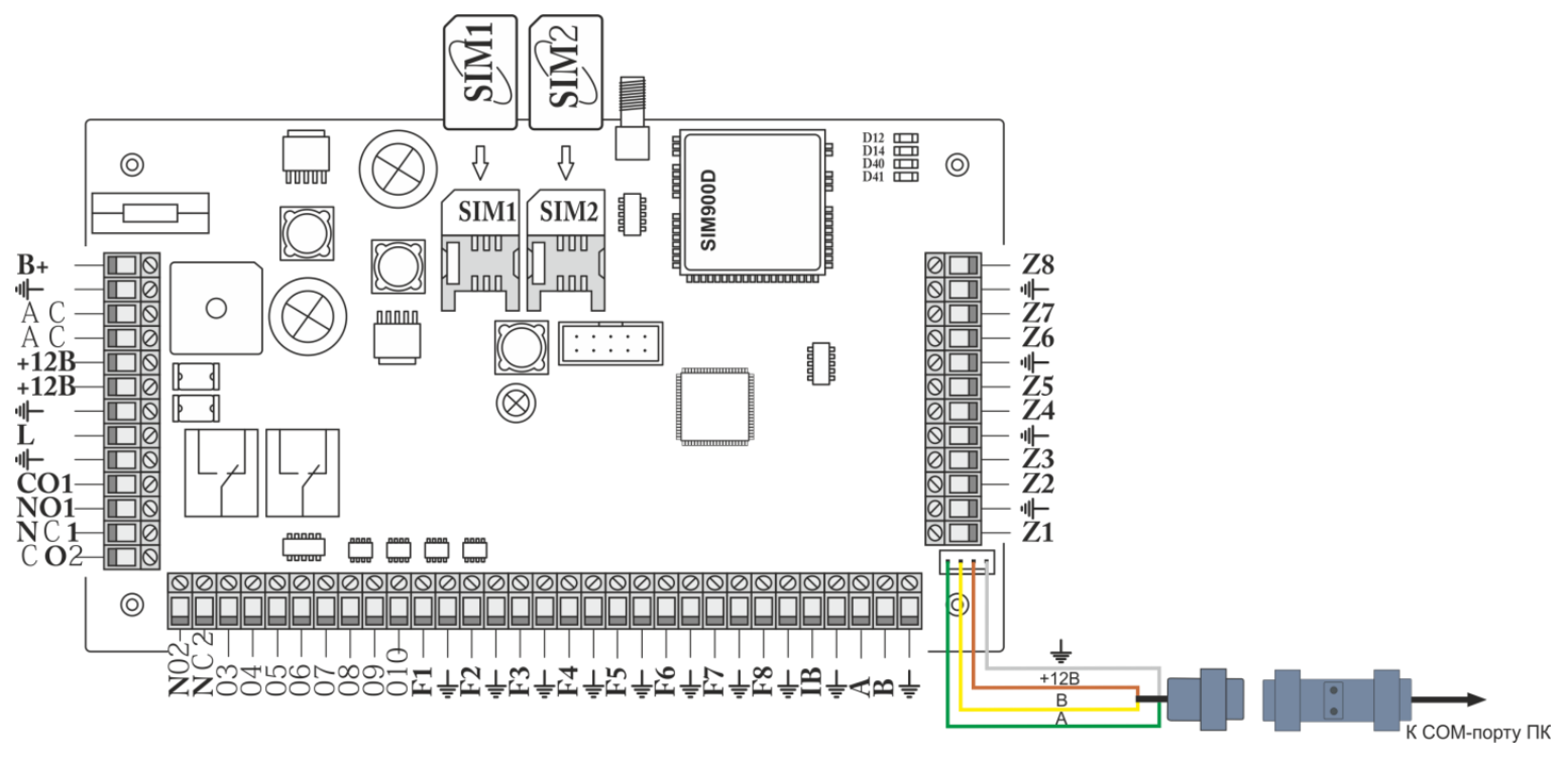

Для программирования ППКОП необходимо подключить плату к ПК через преобразователь интерфейса Преобразователь RS485/USB или Преобразователь Цербер ПИ-232.
Если хотя бы один из восьми разделов находится под охраной, то запрограммировать плату не получится. Снимите все разделы с охраны и только после этого приступайте к программированию.
Обзор программы
Запустите программу-конфигуратор panel.exe.

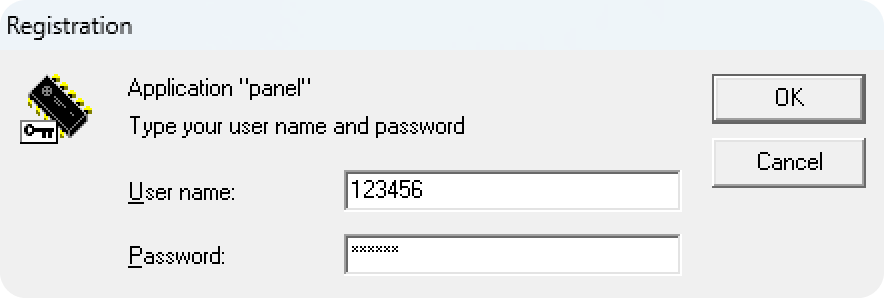

Введите заводской пароль (пароль по умолчанию) 123456. Данный пароль используется для входа в программу panel.exe и для программирования ППКОП с клавиатуры Цербер К. Если пароль не введен или указан не верное, вход в программу будет осуществлен, но доступ к программированию будет заблокирован. Изменить пароль вы можете в настройках программы на вкладке Пользователи.
При смене пароля следует помнить, что для программирования приборов, запрограммированных со старым паролем, новый пароль не подойдет.

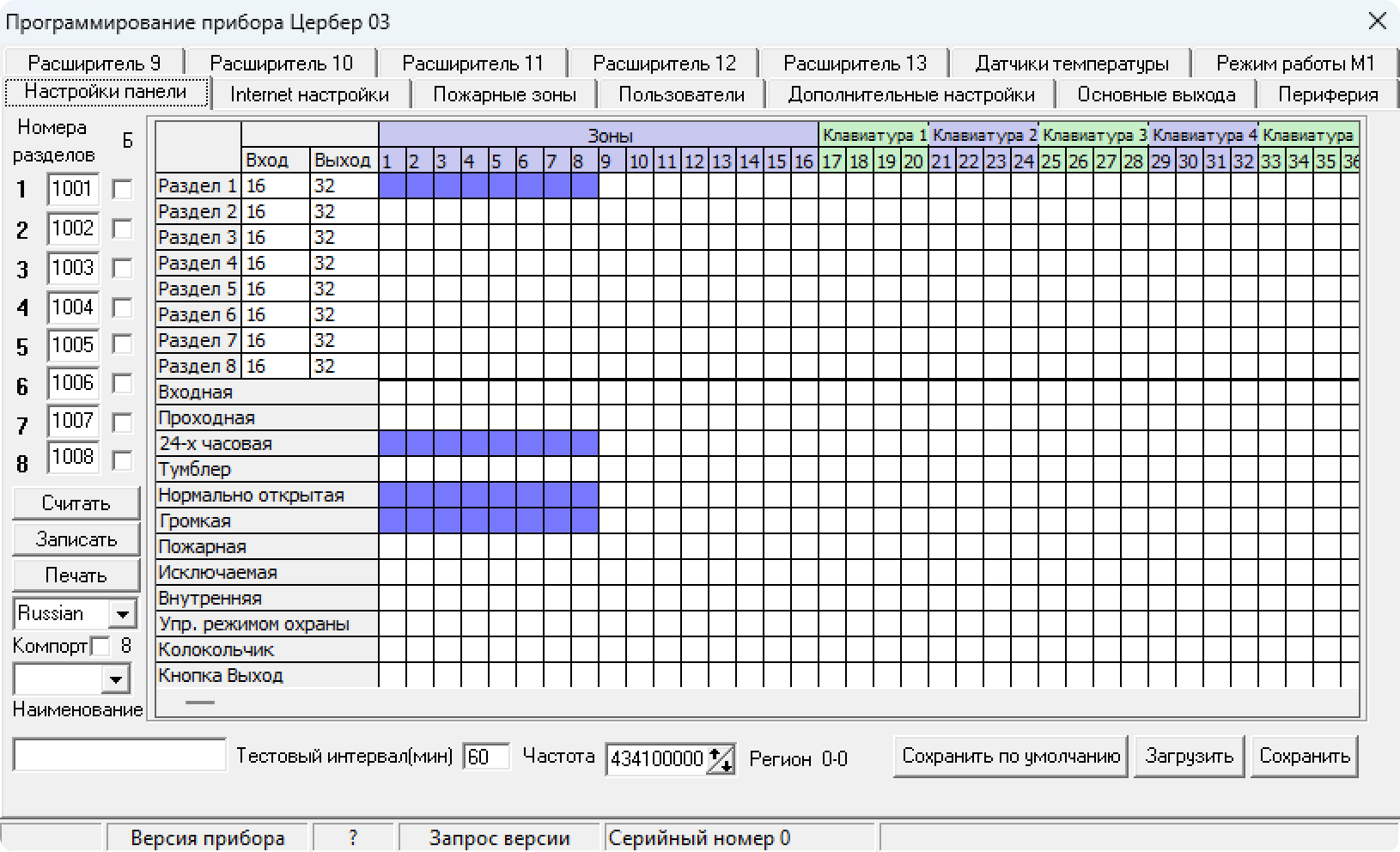

Вкладки программы
- Настройка панели — настройка параметров панели.
- Internet настройки — настройка параметров GSM-модуля.
- Пожарные зоны — настройка параметров пожарных шлейфов основной платы.
- Пользователи — программирование ключей и паролей пользователей.
- Дополнительные настройки — конфигурирование телефонного коммуникатора и других параметров прибора.
- Основные выходы — программирование выходов основной платы.
- Периферия — настройка периферийных устройств.
- Расширитель 9–13 — настройка параметров расширителя с адресом 9–13.
- Датчики температуры — настройка датчиков температуры.
- Режим работы М1 — настройка радиобрелоков и светодиодных индикаторов.
Дополнительные вкладки
Дополнительные вкладки появляются после подключения периферии во вкладке Периферия
- Ethernet — настройка параметров Ethernet-модуля Цербер LAN. Вкладка становится доступной при включении опроса 16 адреса на вкладке Периферия.
- ABAX 1-16 — (Функционал устарел) программирование контроллера беспроводных устройств ACU 100 (Satel), настройка зон с 49 по 64. Вкладка становится доступной при включении опроса 14 адреса на вкладке Периферия.
- ABAX 17-32 — (Функционал устарел) настройка зон контроллера ACU 100 (Satel) с 65 по 80.
- ABAX 33-40 — (Функционал устарел) настройка зон контроллера ACU 100 (Satel) с 81 по 96.
