Режим работы М1
Настройка режима работы разъёма М1, регистрация радиобрелоков и настройка светодиодной индикации Цербер.
Режим работы М1
Вкладка предназначена для регистрации и настройки радиобрелоков и светодиодных индикаторов.

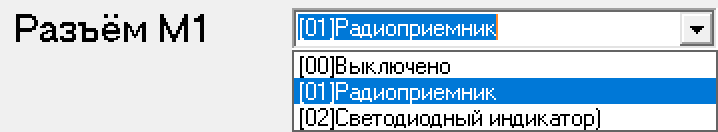

В выпадающем меню поля Разъём М1 выберите режим, в зависимости от которого будет определяться как будет работать разъём М1 и отображаться соответствующий интерфейс для настройки.
| Режим | Описание |
|---|---|
| [0]Выключено | Разъём не используется |
| [1]Радиоприёмник | Разъём используется для считывания кнопок радиобрелоков |
| [2]Светодиодный индикатор | Разъём используется для настройки светодиодных индикаторов на корпусе, внутри которого находится охранный прибор |
Радиоприёмник

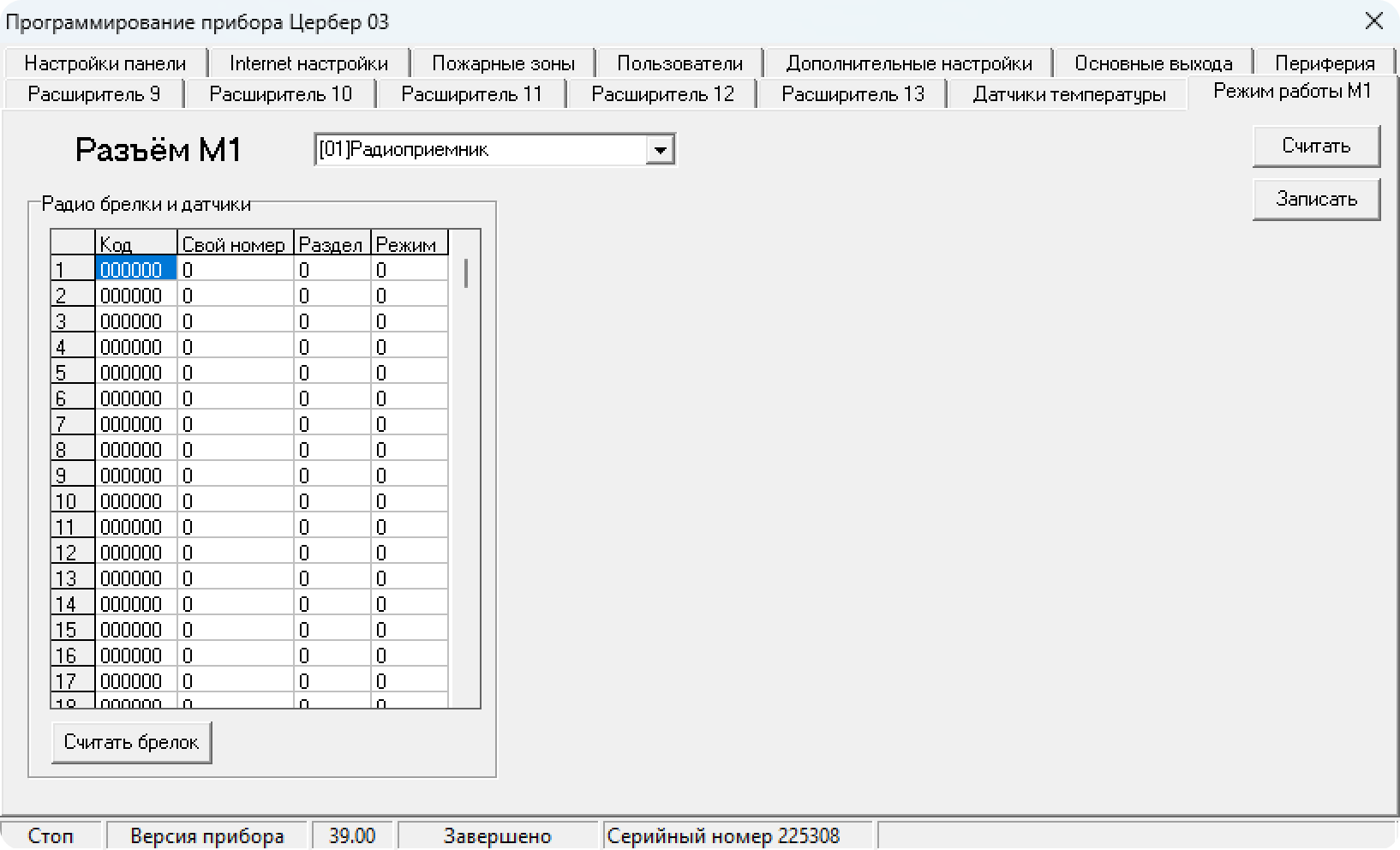

Для регистрации и настройки кнопок радиобрелоков, следуйте инструкции:
- Подключите в разъём М1 на плате прибора Цербер ПРБ.
- Нажмите кнопку
Считать брелок. - Нажмите на кнопку радиобрелка, которую хотите записать в прибор.
- После успешного считывания кнопка радиобрелока появится в таблице.

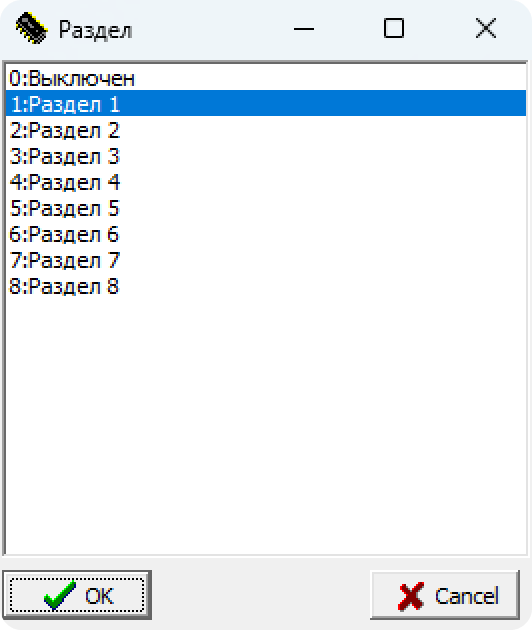

- Чтобы выбрать раздел, в котором будет работать кнопка радиобрелока, нажмите на соответствующее поле в столбце Раздел, выберите из списка нужный раздел и нажмите кнопку
OK.

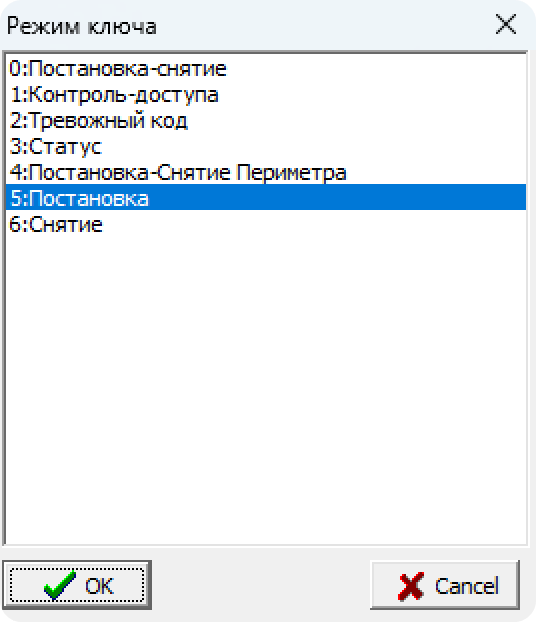

- Чтобы выбрать режим работы зарегистрированной кнопки, нажмите на соответствующее поле в столбце Режим, выберите из списка нужный режим и нажмите кнопку
OK.
Кнопка радиобрелка успешно зарегистрирована и настроена.
Светодиодный индикатор

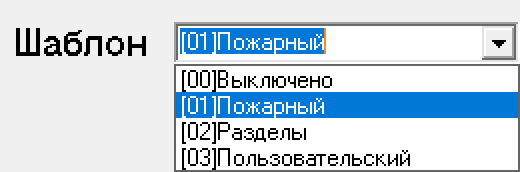

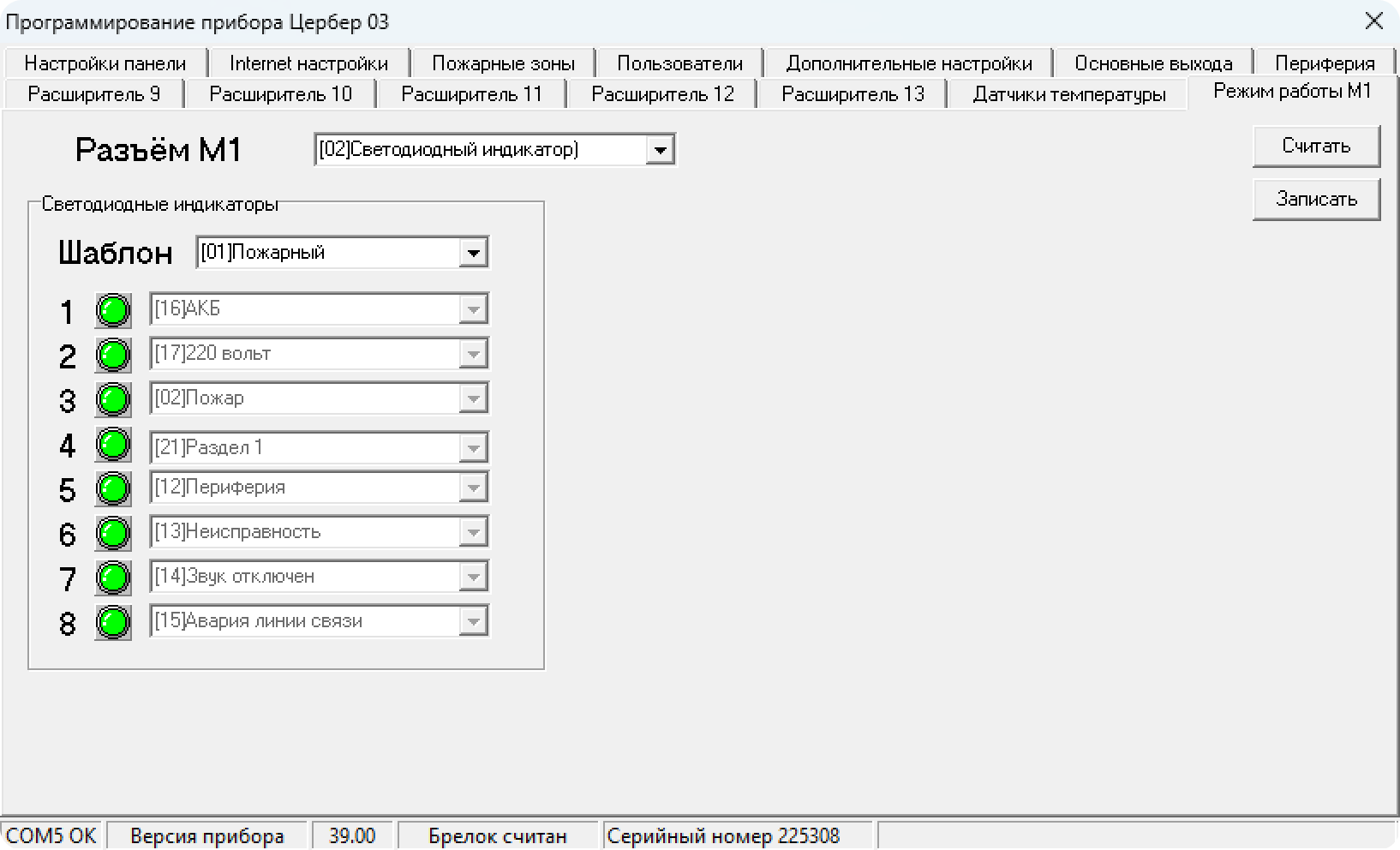

Выберите один из шаблонов работы светодиодных индикаторов, расположенных на корпусе, из выпадающего списка. Всего на корпусе расположено 8 светодиодных индикаторов.
| Шаблон | Описание |
|---|---|
| [00]Выключено | Светодиодная индикация выключена |
| [01]Пожарный | Отображает следующие состояния: Светодиод №1 — состояние заряда АКБ Светодиод №2 — наличие 220В Светодиод №3 — состояние пожарных зон Светодиод №4 — состояние раздела №1 Светодиод №5 — состояние всех периферийных устройств (клавиатур, расширителей) Светодиод №6 — наличие неисправности Светодиод №7 — состояние систем звукового оповещения Светодиод №8 — аварии линии связи |
| [02]Разделы | Состояние всех разделов с 1-го по 8-й соответственно |
| [03]Пользовательский | Устарел. Шаблон дает возможность настраивать светодиодные индикаторы как захочет пользователь |
