Ethernet

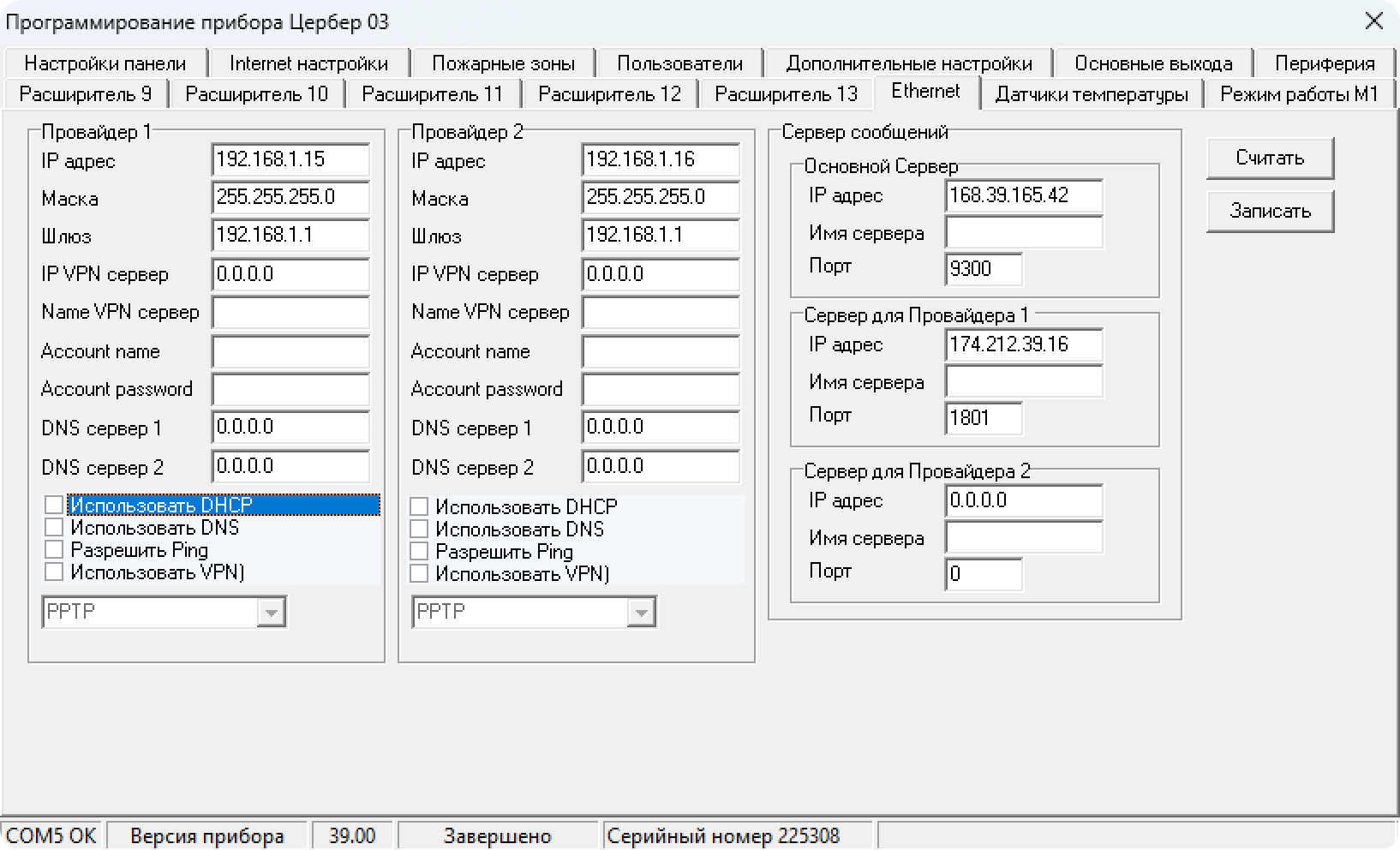

Вкладка предназначена для настройки параметров Ethernet-модуля, который используется для передачи информации по сети Internet.
При невозможности передачи извещений на ПЦН по GSM-каналу (отсутствие баланса, повреждение модуля, выход из строя SIM-карты, глушение сигнала и т. п.) прибор автоматически переключается на Ethernet-модуль и передаёт данные на ПЦН через сеть Internet.
Данный канал связи является резервным и позволяет передавать данные, а также контролировать состояние объекта до устранения причин, вызвавших отсутствие радиосигнала. После восстановления GSM-канала прибор автоматически переходит к штатному режиму работы, и все данные поступают на ПЦН через GPRS-соединение.
Также можно использовать Цербер LP-4 в качестве способа передачи событий от Центральной Станции на ПЦН через Ethernet вместо RS-485. Подробнее

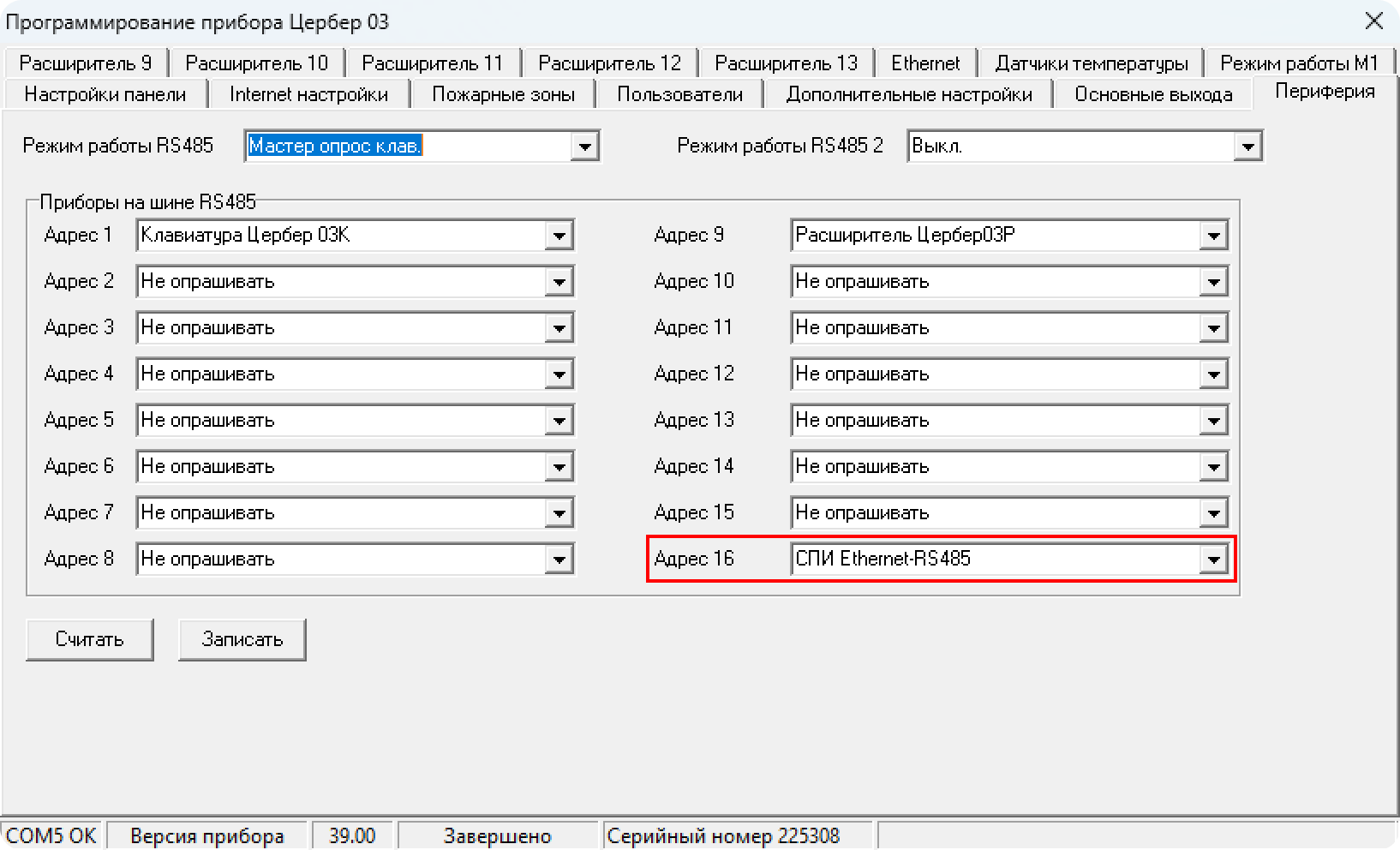

Для отображения данной вкладки необходимо во вкладке Периферия в адресе 16 выбрать значение СПИ Ethernet-RS485.

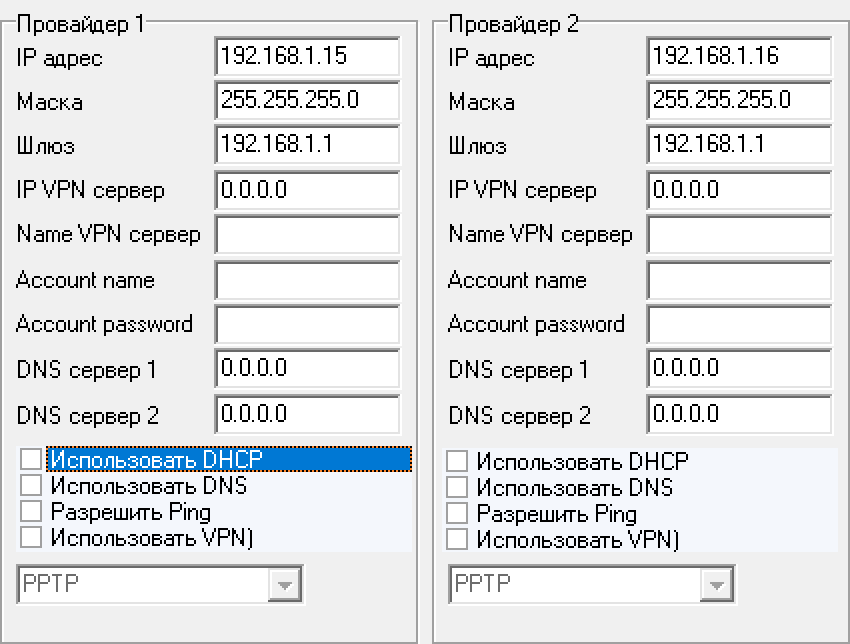

Настройка провайдеров
В полях Провайдер N необходимо указать параметры подключения к сети Internet, предоставленные провайдером:
| Параметр | Описание |
|---|---|
| IP адрес | Уникальный адрес в локальной сети Ethernet-модуля |
| Маска | Маска подсети, используемая в локальной сети |
| Шлюз | Адрес оборудования (роутер, ПК), организующего доступ из локальной сети в Интернет |
| IP VPN сервер | IP-адрес используемого VPN сервера |
| Name VPN сервер | Вводится при использовании доменного имени VPN-сервера |
| Account name | Имя для авторизации модуля VPN сервером |
| Account password | Пароль для авторизации модуля VPN сервером |
| DNS сервер N | IP-адреса DNS серверов, которые должен использовать модуль |
Настройки Провайдер 2 используются только в том случае, если в организации установлен HUB с возможностью подключения 2-х и более провайдеров. В этом случае при отсутствии интернета у первого провайдера произойдёт автоматическое переподключение к сети Internet через второго провайдера. В остальном настройки полей Провайдер 1 и Провайдер 2 аналогичны.

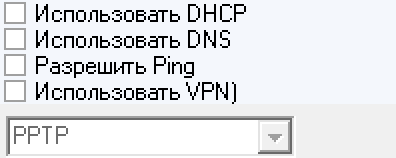

Выбор режима работы Ethernet-модуля
| Параметр | Описание |
|---|---|
| Использовать DHCP | После включения данной опции модуль автоматически настроит данные, касающиеся IP-адреса, маски подсети и шлюза |
| Использовать DNS | После включения этой опции модуль будет обрабатывать поля с доменными именами серверов |
| Разрешить Ping | Включение опции разрешает пинговать устройство в сети |
| Использовать VPN | Опция включается при использовании VPN соединения. Также активирует поле, в котором можно выбрать VPN-протокол |
Настройка связи с сервером ПЦН

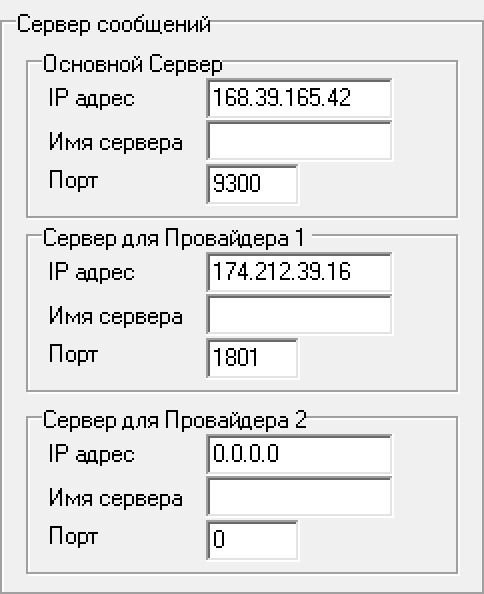

Данные принимающего сервера (ПЦН) заполняются в сегменте Сервер сообщений. Модуль позволяет опрашивать резервные адреса серверов сообщений в случае, если основной адрес сервера сообщений по каким-либо причинам будет недоступен модулю.
Основной Сервер является основным сервером для работы двух провайдеров.
Сервер для Провайдера 1 является резервным адресом сервера сообщений для Провайдер 1, а Сервер для Провайдера 2 соответственно является резервным адресом сервера сообщений для Провайдер 2.
| Параметр | Описание |
|---|---|
| IP адрес | IP-адрес сервера сообщений, с которым будет осуществляться соединение |
| Имя адрес | Используется для указания доменного имени сервера. Необходимо указать используемые модулем DNS-серверы |
| Порт | TCP-порт, через который осуществляется связь с принимающим драйвером |
