Прошивка приборов
Особенность приборов Цербер состоит в том, что любую плату можно запрограммировать как для работы в качестве центральной станции (ЦС), так и для работы в качестве объектового прибора. ЦС отличается от ППКОП прошивкой платы.
Прошивка — это программное обеспечение, определяющее алгоритм работы прибора. Инженер сам выбирает режим работы оборудования. Для определения режима работы используется программа update_stm32.exe.
Скачать прошивки и конфигураторы приборов
Обратите внимание, что вы скачиваете архив, содержащий программу для обновления прошивки приборов и конфигуратор для программирования охранных приборов.
Цербер GSM
- Прошивка версии 39, rev 3.0+
- Прошивка версии 35, rev 3.0+
- Прошивка версии 7, rev 3.0+
- Архив прошивок
Цербер 03
- Прошивка версии 39, rev 3.0+
- Прошивка версии 37, rev 2.2-2.95
- Прошивка версии 35, rev 3.0+
- Архив прошивок
Церберы GP-4, RP-4 и LP-4
Церберы GM-2 и RM-2
Клавиатура Цербер K
Клавиатура Цербер K-TS
Расширители Цербер Р и Р-lite
Все платы поставляются с последней версией прошивки на момент отгрузки. Версию прошивки прибора можно посмотреть в строке состояний программ конфигураторов при подключении к ним плат.
Список прошивок
Используя данный список, выберите прошивку, соответствующую вашему оборудованию.
| Название | Описание |
|---|---|
| Цербер Панель GSM | Прошивка для Цербер GSM rev 2.4-2.95 |
| Цербер Ethernet расширитель | Прошивка для модуля резервной связи Цербер LAN |
| Цербер Расширитель с блоком питания | Прошивка для расширителя Цербер Р |
| Цербер RP4 | Прошивка для Цербер RP-4 |
| Цербер Расширитель без блока питания | Прошивка для расширителя Цербер Р-lite |
| Цербер GP4 | Прошивка для Цербер GP-4 |
| Цербер GM2 | Прошивка для Цербер GM-2 |
| Цербер LP4 | Прошивка для Цербер LP-4 |
| Цербер RM2 | Прошивка для Цербер RM-2 |
| Цербер Клавиатура с Touch интерфейсом | Прошивка для клавиатуры Цербер K-TM |
| Цербер Панель GSM V3 | Прошивка для Цербер GSM rev 3.0 |
| Клавиатура TFT | Прошивка для клавиатуры Цербер K-TS |
| Цербер Панель V3 | Прошивка для Цербер 03 |
| Цербер релейный расширитель | Прошивка для расширителя Цербер МР |
| ПУ "Цербер K" | Прошивка для клавиатуры Цербер K |
| Расширитель ZigBee | Прошивка для расширителя Цербер ZR |
| Цербер Панель GSM V4 | Прошивка для Цербер GSM rev 4.0 |
Типы прошивок
Некоторые прошивки имеют несколько типов. Ниже приведено описание каждого типа.
| Тип | Приборы | Описание |
|---|---|---|
| Панель без сохранения настроек | Цербер GSM rev 2.4-4.0; Цербер 03; Цербер K-TS. | При обновлении прошивки сбрасывает прибор до заводских настроек |
| Панель с сохранением настроек | Цербер GSM rev 2.4-4.0; Цербер 03; Цербер K-TS. | Сохраняет настройки при обновлении прошивки |
| СПИ | Цербер RP-4; Цербер GP-4; Цербер LP-4; Цербер RM-2; Цербер GM-2. | Прошивка по умолчанию для охранных приборов (Средство Передачи Информации) |
| ЦС | Цербер RP-4; Цербер LP-4; Цербер RM-2. | Делает из прибора Центральную Станцию. Прошивка ЦС позволяет использовать LP-4 в качестве основного способа передачи событий от ЦС (RP-4, RM-2, 03) на ПЦН через Ethernet (Подробнее) |
| GSM терминал | Церберы GSM rev 2.4-2.95; Цербер GP-4; Цербер GM-2. | (УСТАРЕЛО) Превращает прибор в GSM-модем для рассылки СМС |
| Концентратор СЕКТОР | Цербер RP-4; Цербер RM-2. | (УСТАРЕЛО) |
| Клиент СЕКТОР | Цербер RP-4; Цербер RM-2. | (УСТАРЕЛО) |
Инструкция по прошивке приборов
Данная инструкция по обновлению прошивки подойдет ко всем приборам линейки Цербер (охранным приборам, расширителям, модулям резервной связи, клавиатурам), кроме Цербера ZigBee (инструкция по обновлению прошивки Цербер ZigBee).
Подключите к плате преобразователь интерфейса RS485/RS232 (Цербер ПИ).
Подключите преобразователь к свободному COM-порту вашего ПК.

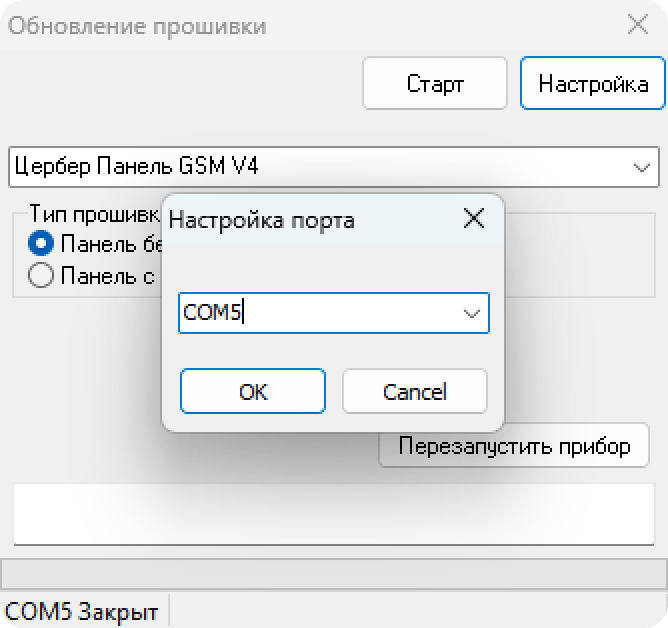

update_stm32.exe.Выбираем нужный COM-порт. Для выбора соответствующего COM-порта
необходимо нажать кнопку Настройка и из выпадающего списка выбрать нужный
COM-порт и нажмите OK.

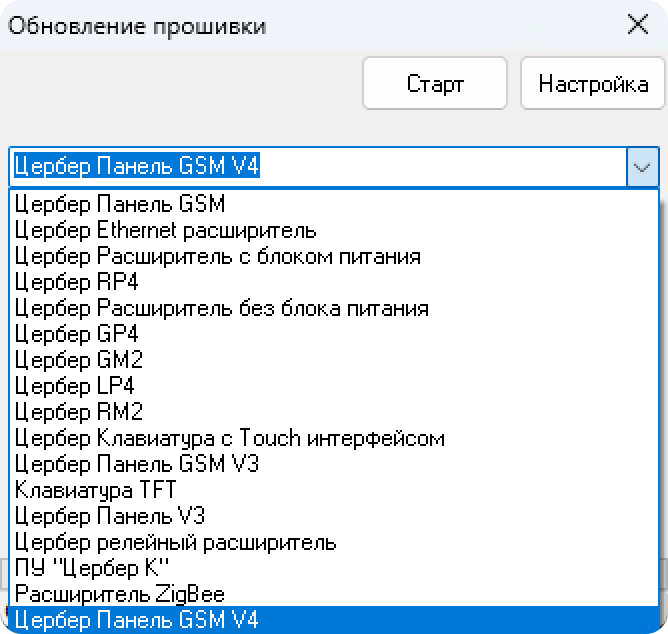

Выберите нужную прошивку для вашего прибора ориентируясь на таблицу прошивок. Для этого на главном экране в выпадающем списке выберите нужную прошивку.
При необходимости выберите Тип прошивки.

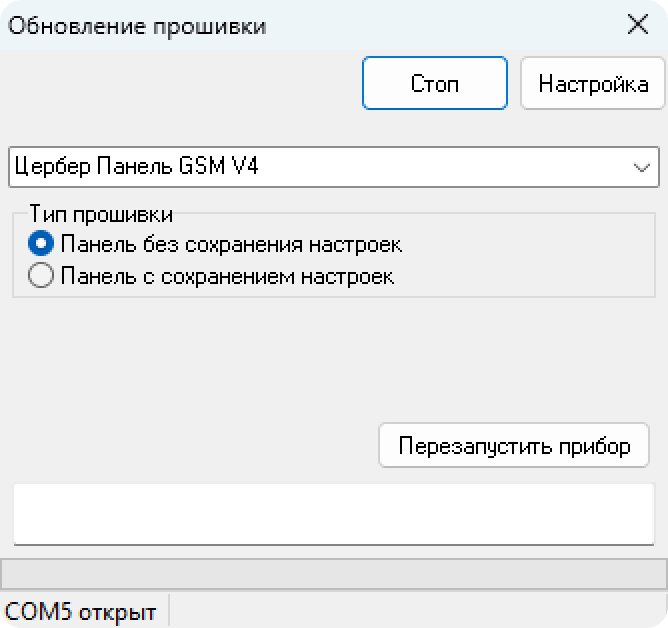

Нажмите кнопку Старт.

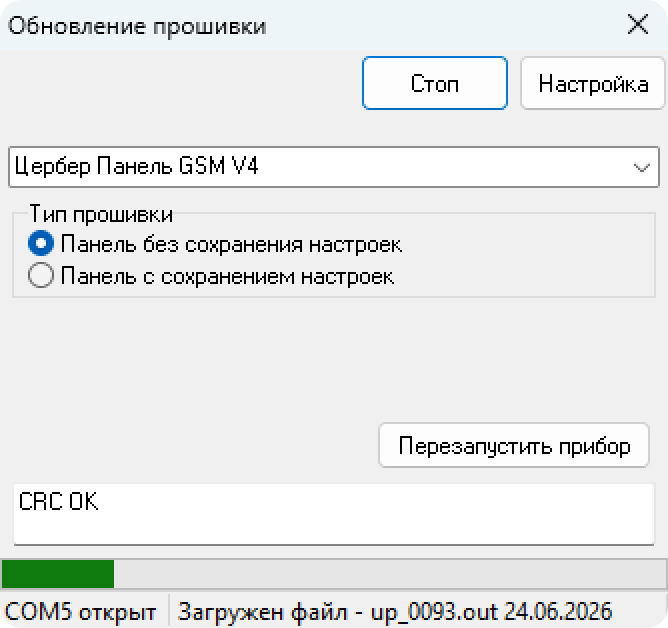

ВНИМАНИЕ! Оборудование c GSM в качестве основного канала связи без антенны НЕ ВКЛЮЧАТЬ! (Цербер GSM, Цербер GP-4, Цербер GT) Подайте питание на плату. Обновление прошивки начнется сразу после подачи питания на плату. Ход обновления отображается в нижней части окна программы.
Если обновление прибора не началось, попробуйте нажать кнопку Перезапустить прибор. Либо повторите действия, начиная с шага №7.

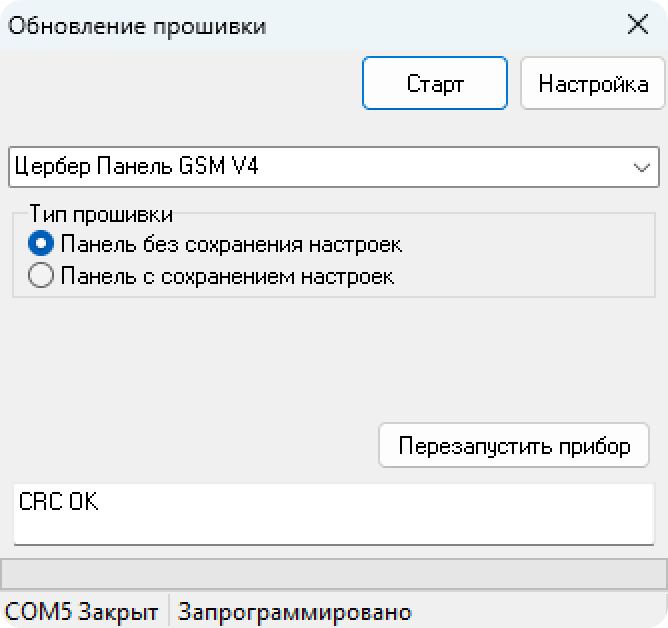

Завершение обновления прошивки. После того, как полоса состояния дойдет до конца, процесс обновления будет завершен. В нижней части окна программы появится надпись Запрограммировано. Надпись означает, что новая прошивка записана в плату и прибор запущен.
