Расширители 9–13
Настройка зон, выходов и пожарных зон расширителей (Цербер Р и Цербер Р-lite), подключённых к приборам Цербер GSM и Цербер 03 по RS-485.
Расширители 9–13
Вкладки предназначены для настройки зон/шлейфов и выходов на подключённых к прибору расширителях.
Цербер GSM и Цербер 03 способны контролировать 5 расширителей. В связи с этим в программе-конфигураторе panel.exe имеется 5 вкладок с номерами расширителей, и все они настраиваются одинаково. Различие состоит только в номерах ШС.
Настройка расширителя
- Подключите расширитель к ПК по RS-485 и с помощью специализированной программы для обновления прошивок и обновите прошивку прибора (Цербер Расширитель с блоком питания для Цербер Р, Цербер Расширитель без блока питания для Цербер Р-Lite), следуя инструкции.
- Подключите расширитель Цербер Р-lite (или Р) к охранному прибору Церберу GSM (или 03) с помощью RS-485.
- Подключите охранный прибор (Цербер GSM или Цербер 03) к ПК по RS-485 для настройки расширителя.

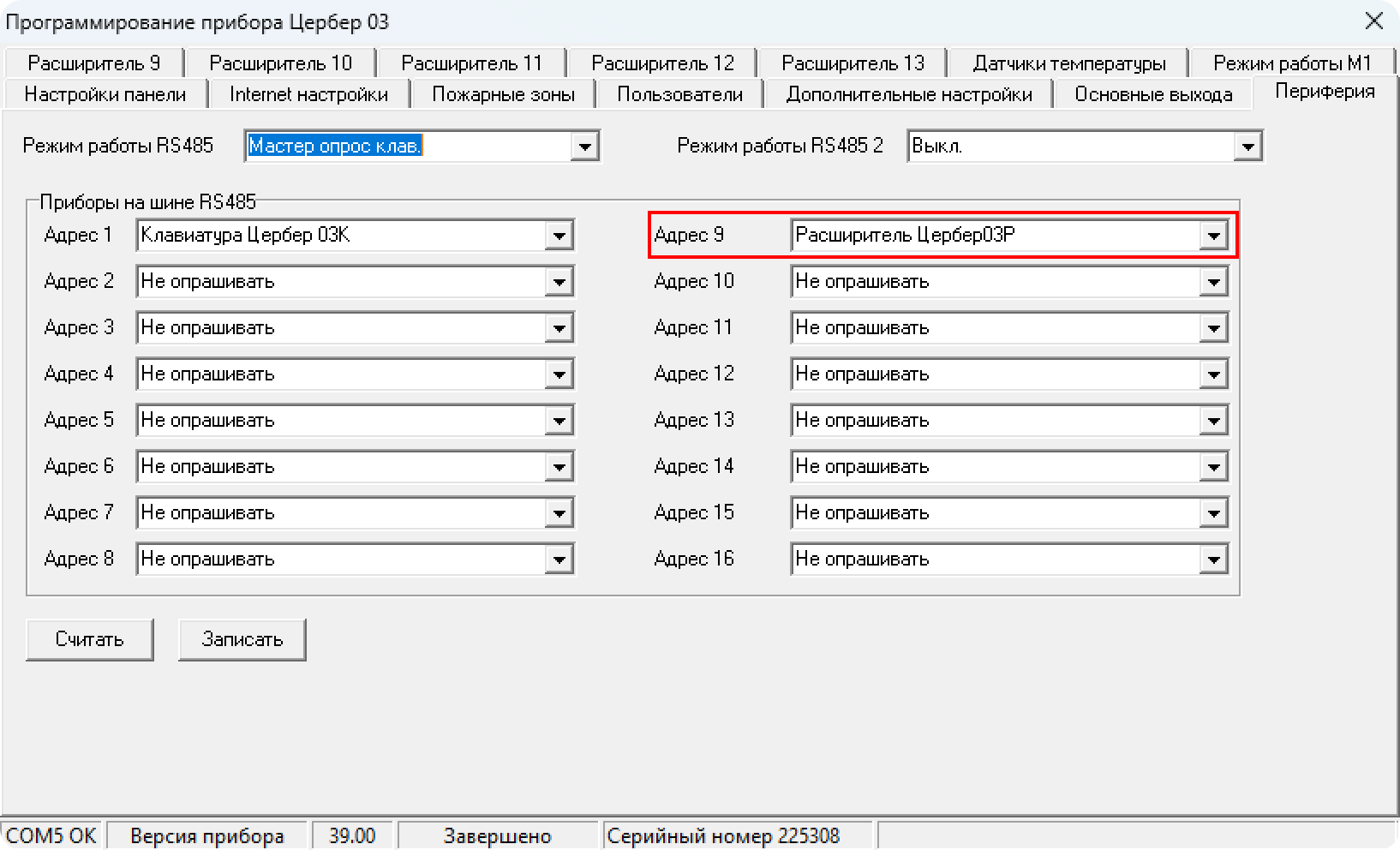

- Перейдите во вкладку Периферия и для подключения одного из пяти расширителей выберите из выпадающего списка значение Расширитель Цербер03 в одном из полей Адрес 9–13.
-
Перейдите во вкладку Дополнительные настройки и активируйте параметр Контроль RS485, чтобы охранный прибор смог опрашивать периферийные устройства (расширители, клавиатуры и т. д.).
-

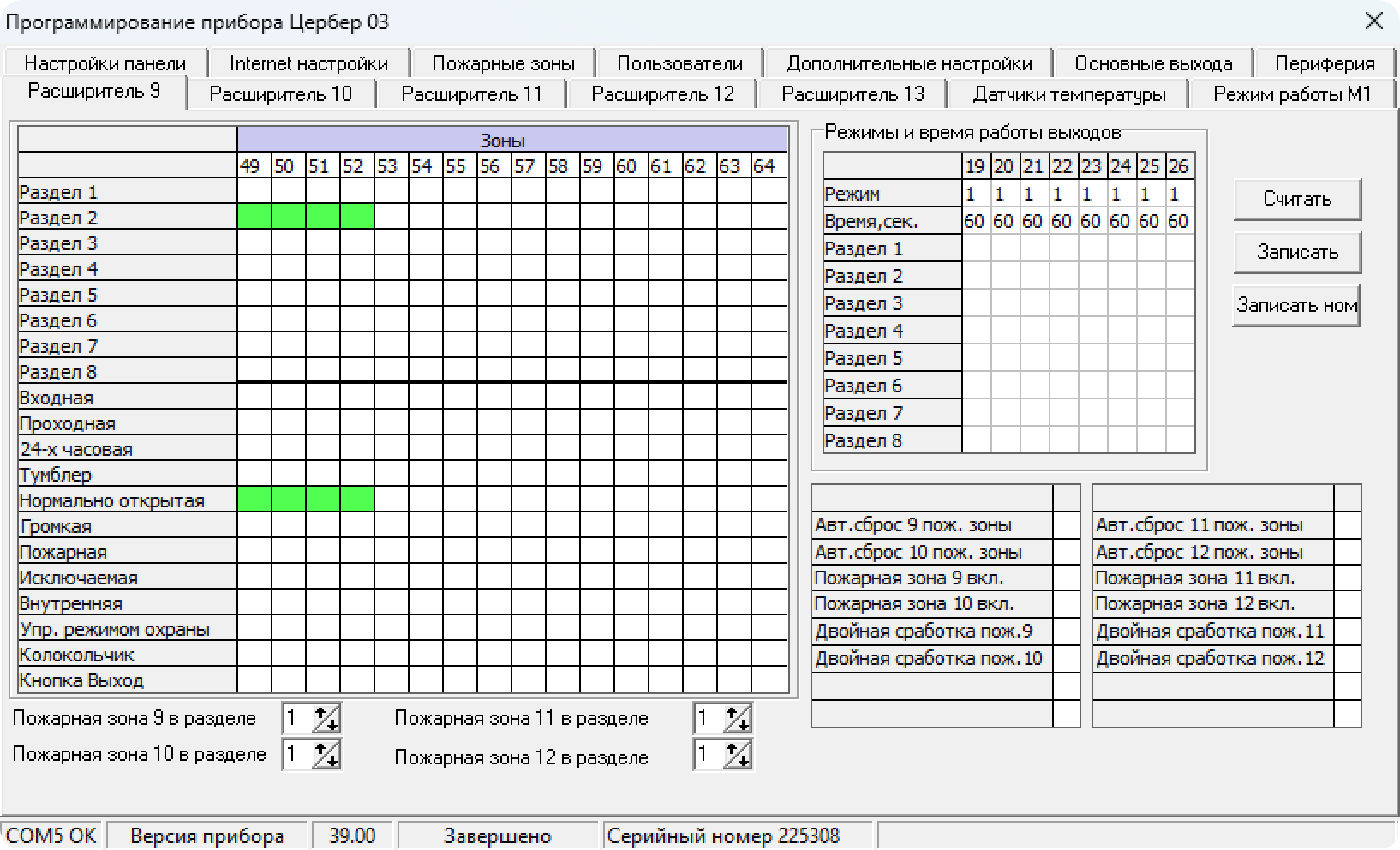

Перейдите во вкладку Расширитель N, где N — номер адреса, который присвоен расширителю.

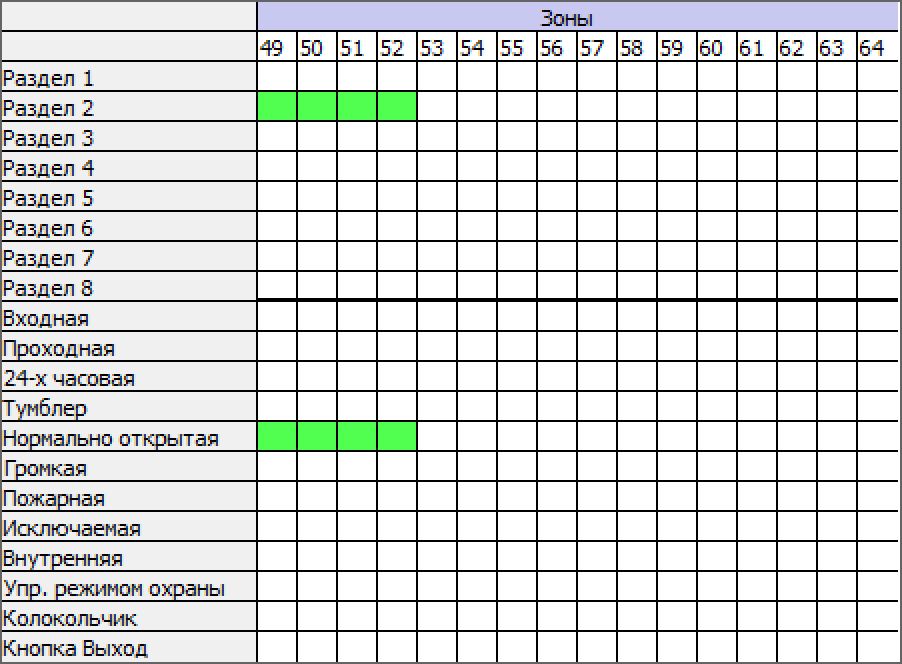

- Настройка зон расширителя происходит аналогично настройке зон охранного прибора. Подробнее

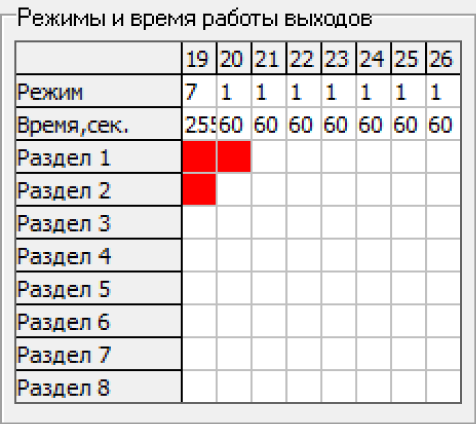

- Настройка выходов расширителя происходит аналогично настройке выходов охранного прибора. Подробнее
- Настройка пожарных зон.
В данном меню программируется принадлежность пожарных зон расширителя к разделам. Пожарная зона может находиться в любом разделе с 1-ого по 8-й, тревога с пожарной зоны будет приходить в тот раздел, которому она принадлежит. Так как разделов может быть до 8-ми, то для удобства обслуживания и эксплуатации существует возможность создать отдельный пожарный раздел, в котором будут только пожарные зоны.

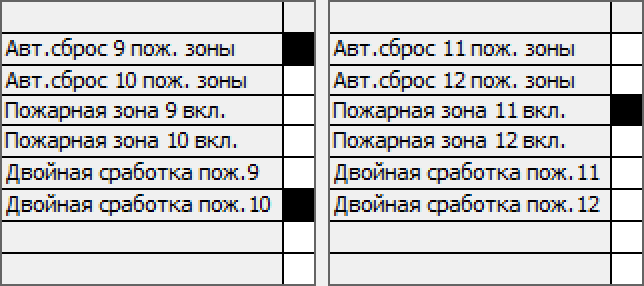

- Программирование параметров пожарных зон.
| Параметр | Описание |
|---|---|
| Пожарная зона N вкл. | Параметр, позволяющий задействовать или отключить пожарную зону |
| Двойная сработка пож. N | Если режим активирован, то пожарная зона выдает сигнал тревоги после 2-х последовательных срабатываний. После первой сработки прибор автоматически сбрасывает питание пожарного шлейфа (переустанавливает его), затем в течение 30 секунд прибор находится в режиме ожидания повторного срабатывания шлейфа, а на ПЦН приходит сигнал предупреждения о возможном возгорании. Если в течение 30 сек. происходит повторное срабатывание шлейфа, то на объекте включается звуковое и световое оповещение, а на ПЦН поступает сигнал пожар. Если повторного срабатывания не происходит, то прибор переходит в дежурный режим. Если режим выключен — сигнал тревоги на пульт придет незамедлительно. |
| Авт. сброс N пож. зоны | Если активирован режим Автоматический сброс N пожарной зоны, то при срабатывании ШС ППКОП автоматически сбросит питание дымовых датчиков через 60 секунд. Сброс пожарных датчиков вручную осуществляется командой с клавиатуры: [__7_##{номер зоны}]. |
Настройка расширителя успешна завершена.
