Преобразователь RS-485 в Ethernet
Подключение и настройка преобразователя Цербер LP-4 для передачи событий с центральной станции на сервер КПО Кобра 8 по Ethernet вместо RS-485.
Преобразователь RS-485 в Ethernet
RS-485-Ethernet преобразователь служит для преобразования сигнала интерфейса RS-485 в интерфейс Ethernet и наоборот. Использование преобразователя позволяет подключать радиоканальные Центральные станции Цербер к серверу КПО Кобра 8 через Ethernet-сети.
Пример использования
Представьте: у вас есть арендуемый офис, в котором настроена Центральная станция и на крыше которого выведены антенны. И вдруг вам необходимо переехать. Чтобы не снимать, перевозить и заново ставить оборудование, можно оставить его и подключить преобразователь RS-485 в Ethernet с помощью Цербер LP-4 и передавать события с Центральной станции по сети интернет на любые расстояния.
Настройка преобразователя
Для настройки преобразователя вам понадобятся: Центральная станция (Цербер 03, Цербер RP-4, Цербер RM-2) и Цербер LP-4.
В нашем примере мы используем Цербер RP-4 в качестве Центральной станции, Цербер LP-4 — преобразователь RS-485 в Ethernet и Цербер RM-2 — СПИ.

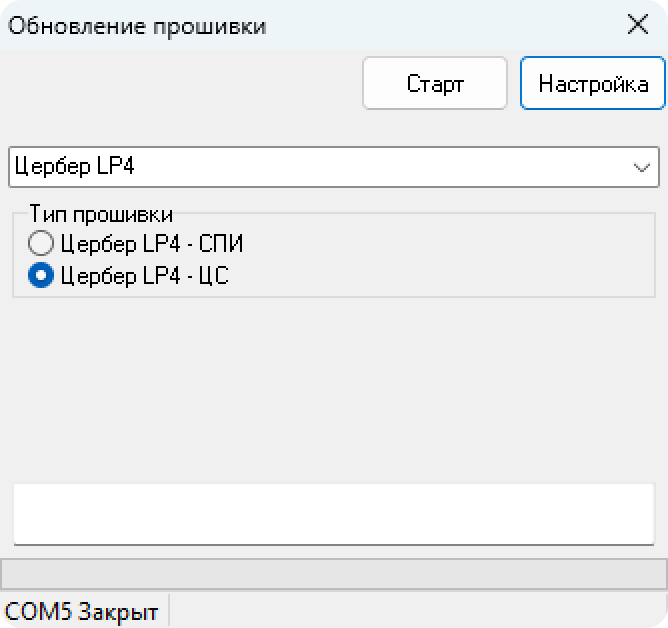

- В Цербер LP-4 запишите прошивку Цербер LP4 с типом Цербер LP-4 ЦС.
| Прошивка и конфигуратор | Скачать |
|---|---|
| Цербер LP-4 | Скачать |
- Подключите Цербер LP-4 к ПК по Ethernet-кабелю для настройки прибора.
- Запустите конфигуратор прибора
prog_cerber04.exe, который находится в архиве с прошивками и конфигураторами в папкеПреобразователь RS485-Ethernet. - Далее выполните поиск оборудования через сеть (Ethernet):

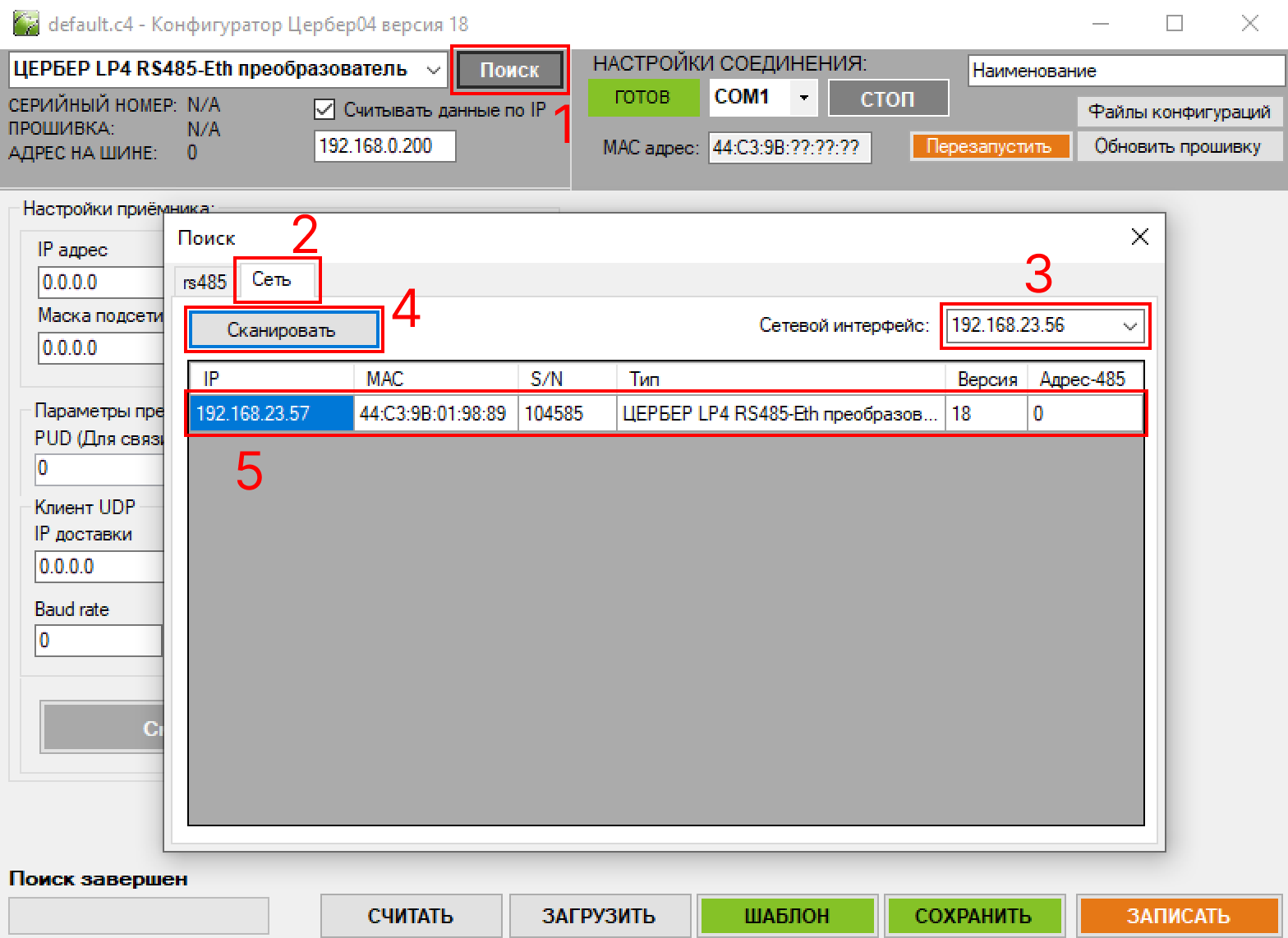

Обратите внимание в верхней части конфигуратора, что версия программы 18 — это говорит о том, что вы запустили правильное приложение.
- Нажмите кнопку
Поиск. - Выберите вкладку
Сеть. - В выпадающем окне поля Сетевой интерфейс выберите локальный IP-адрес ПК, к которому подключен Цербер LP-4.
- Нажмите кнопку
Сканировать. - После завершения сканирования в списке ниже должна появиться запись о Цербер LP-4, нажмите на неё двойным щелчком
ЛКМ.

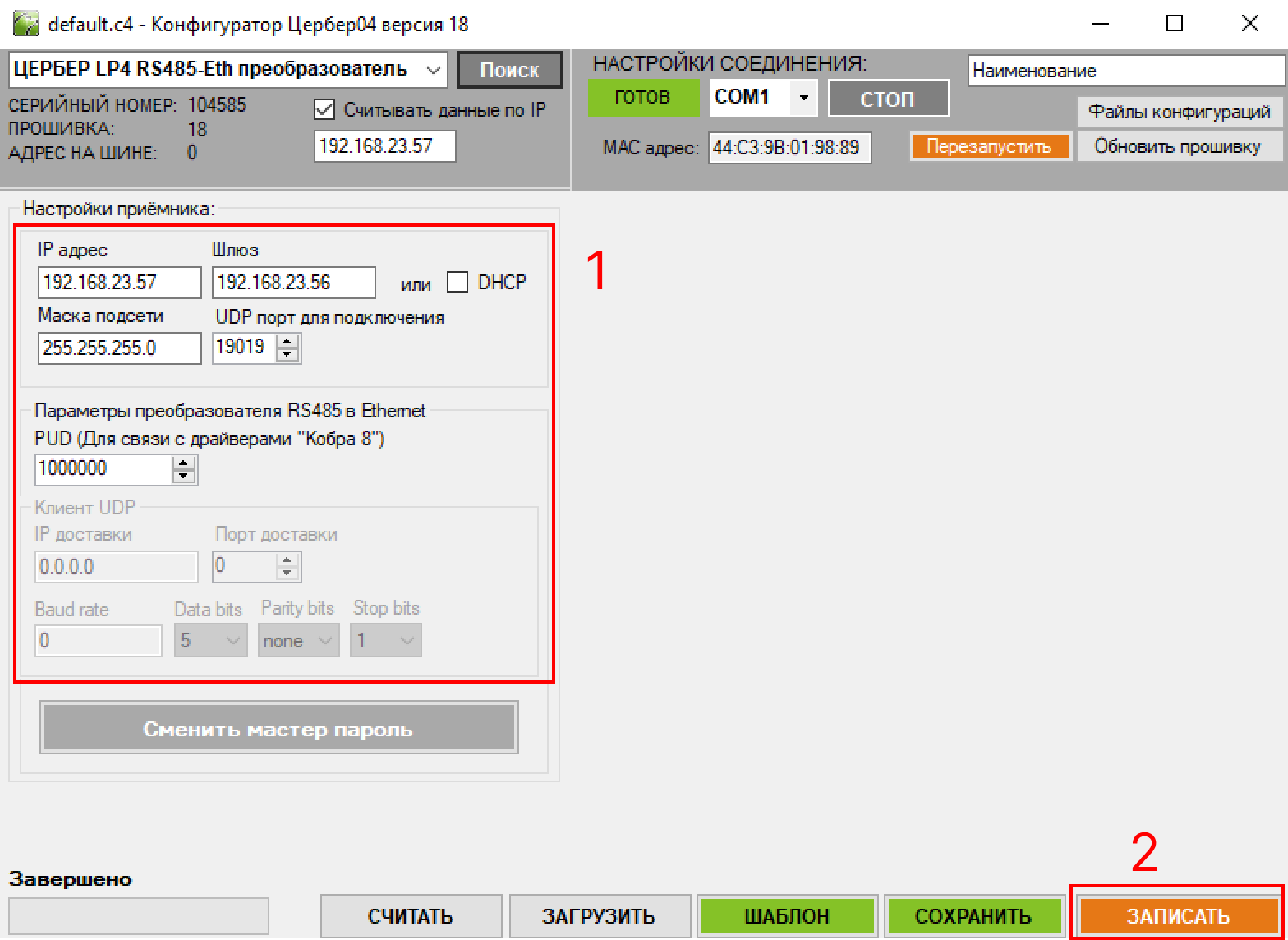

- Заполните обязательные поля и нажмите кнопку
Записать:
| Поле | Описание |
|---|---|
| IP адрес | IP-адрес конвертера (Цербера LP-4) в локальной сети (произвольный локальный IP) |
| Шлюз | IP-адрес маршрутизатора сети (IP-адрес роутера или ПК с КПО Кобра 8, к которому напрямую подключается LP-4) |
| Маска подсети | Маска Ethernet-сети, к которой подключен преобразователь |
| Порт | UDP-порт, по которому драйвер будет подключаться к конвертеру |
| PUD | Пароль удалённого доступа. Пароль должен совпадать с паролем, сгенерированным Сервером Сообщений КПО Кобра 8. Значение PUD можно найти в папке Кобры server в файле setup.ini |

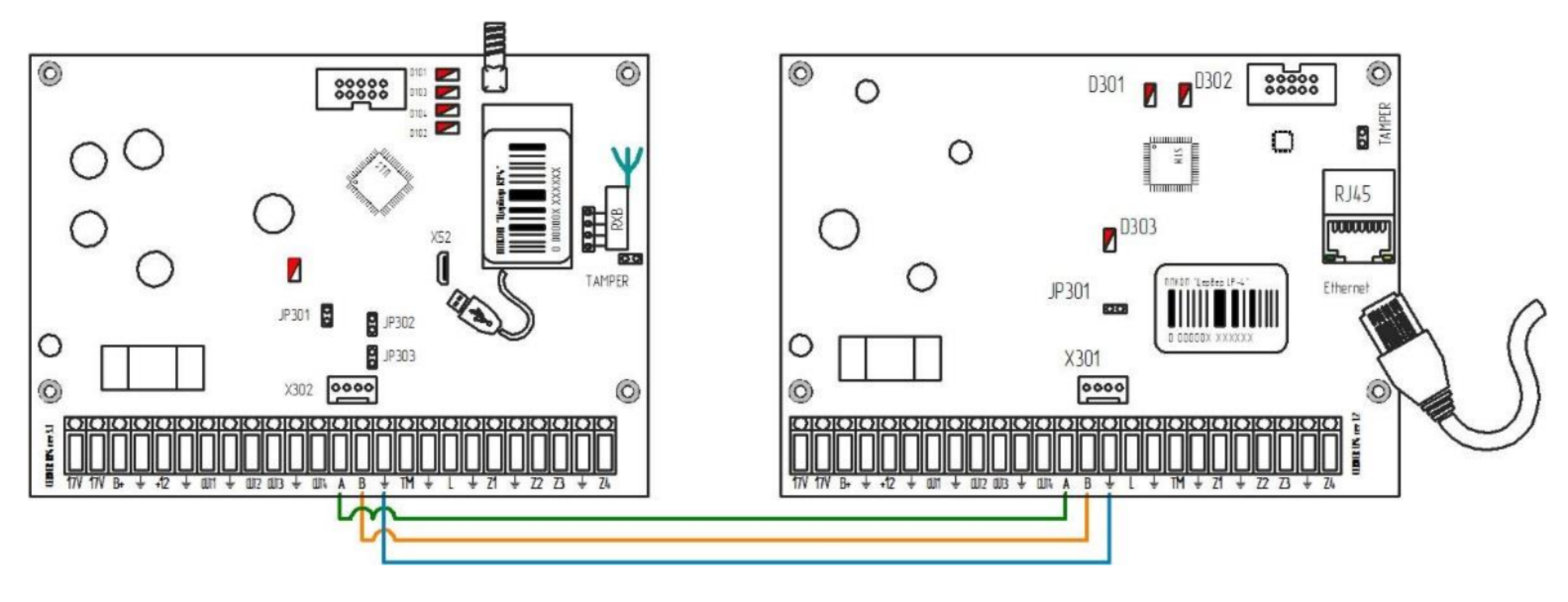

- Подключите преобразователь (Цербер LP-4) к Центральной станции с помощью RS-485.
- Подключение к конвертеру Цербер LP-4 осуществляет драйвер Цербер. В папке с драйвером Цербер откройте файл
drvcerber03.iniв приложении Блокнот, добавьте следующие параметры в блок[main]и сохраните изменения:
Не вставляйте ещё раз эти параметры, если они уже есть в конфигурационном файле, а просто поменяйте значения на нужные.
Lan=1
LanIP=192.168.23.57
LanPort=19019| Параметр | Описание |
|---|---|
| Lan | 1 — включить режим подключения к центральной станции по Ethernet. 2 — выключить |
| LanIP | IP-адрес преобразователя Цербер LP-4 в сети |
| LanPort | UDP-порт для подключения к преобразователю, должен совпадать с портом, заданным в настройках преобразователя |
- Перезапустите драйвер Цербер.
После перезапуска драйвер должен установить соединение с Цербер LP-4, а события от Центральной станции начнут передаваться в КПО Кобра 8 через Ethernet.
