Настройка зон, разделов, задержек на вход и выход, клавиатур и параметров конфигурации ППКОП Цербер 03 и Цербер GSM.

Настройка панели

Вкладка предназначена для настройки зон и разделов.

Выбор порта

Выбор COM-порта, к которому подключен преобразователь интерфейса.

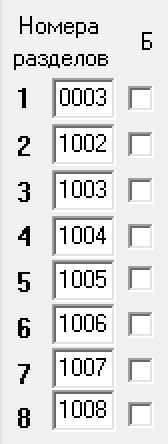

Приборы Цербер 03 и GSM могут контролировать 8 разделов. Разделы независимы и каждый имеет свой индивидуальный пультовой номер. Пультовой номер первого раздела соответствует номеру прибора в системе. Данный сегмент служит для присвоения индивидуального номера каждому из программируемых разделов. Если количество разделов менее 8, тогда укажите необходимые номера разделов, а остальные оставьте без изменения.

Если напротив номера раздела в столбце Б будет стоять галочка, то данный раздел заблокирован. Например, за неуплату клиентом.

Заблокированный раздел невозможно поставить на охрану.

Следите за тем, чтобы номера у разных объектов не совпадали, иначе на ПЦН будут приходить ложные события.

Подробнее про разделы.

Настройки Цербера 03

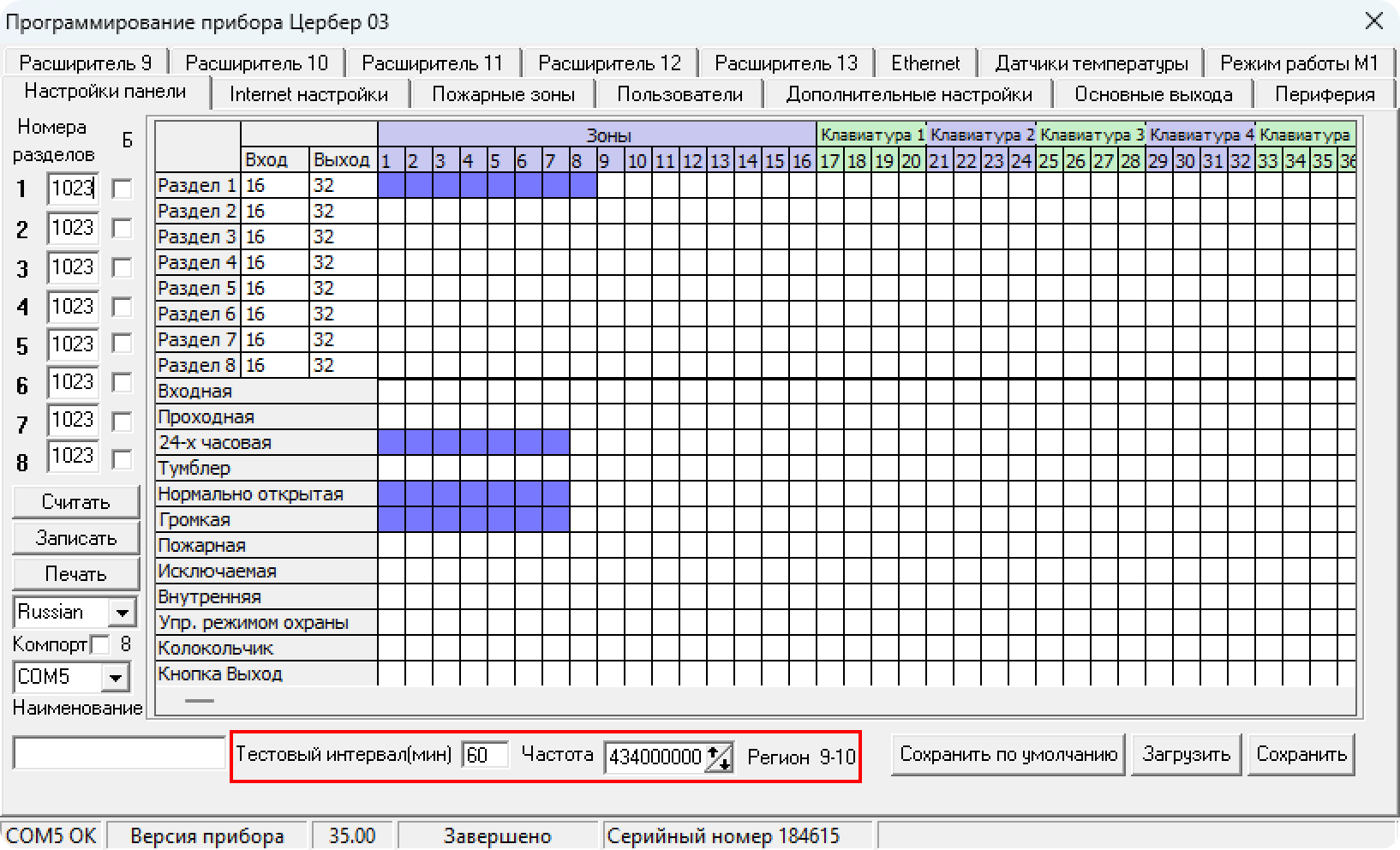

Данные параметры отображаются на вкладке Настройки панели в нижней части только при считывании прибора Цербер 03.

Тестовый интервал(мин) — время между отправкой тестовых сообщений с ППКОП на ПЦН.

Частота — параметр, отвечает за частоту работы приемопередатчика в Гц. Частотный диапазон 433,075–434,750 МГц. Данный диапазон позволяет подобрать наиболее чистый канал.

Регион — параметр региона, которому принадлежит приемопередатчик.

Далее код региона, это условное обозначение. Данный параметр выставляется для ЦС и приёмопередатчиков, которые работают в одном районе, на одной частоте. Центральная станция принимает сообщения только от тех приёмопередатчиков, код региона которых соответствует её коду. Код региона, которых соответствует её коду. Код региона храниться в файле region.ini. Этот файл должен храниться в папке с программами panel.exe и update_stm32.exe, а также в папке drvcerber03 с драйвером Цербер для ЦС.

Пример содержимого файла region.ini:

[Main]
Region1=A
Region2=B
Region3=C

Где A — номер региона 1, B — номер региона 2, C — контрольная сумма.

Обратитесь в техническую поддержку Крипто Групп, чтобы узнать свой код региона.

Считывание, запись и печать параметров

Кнопки Считать и Записать располагаются на каждой вкладке программы. Для записи всей конфигурации достаточно нажать кнопку Записать один раз на любой из вкладок.

Считать — функция предназначена для считывания параметров прибора.

Записать — данная функция предназначена для записи настроек в прибор. При записи, создается файл конфигурации и сохраняется в каталог Panel.

Печать — функция предназначена для вывода на принтер таблицы программирования.

Функция печати таблиц программирования будет полезна при обслуживании объектов техниками. Она включает в себя исчерпывающую информацию о разделах системы, задержках на вход и выход, запрограммированных зонах на плате ППКОП и подключенных клавиатурах, о конфигурации программируемых выходов ППКОП, конфигурации пожарных зон и тестовых интервалов.

Настройка зон/шлейфов и разделов

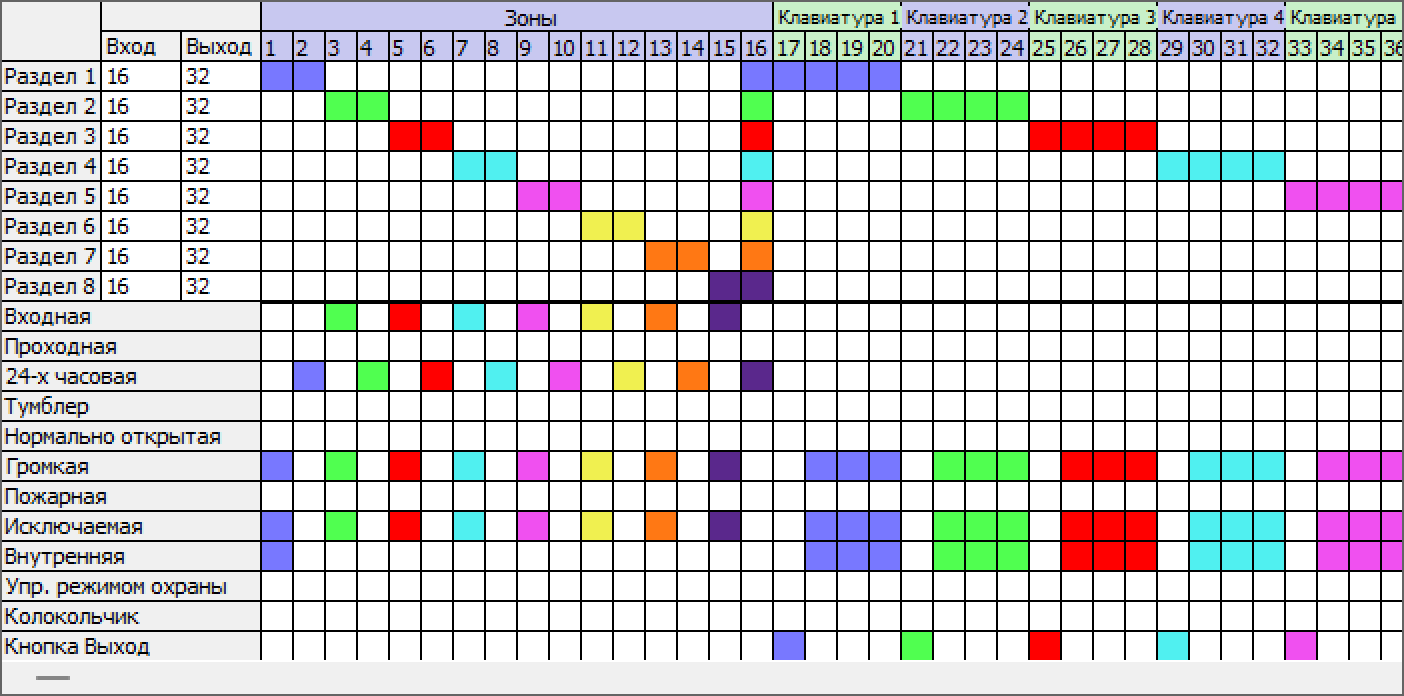

Сегмент программы, в котором формируются разделы. Каждому разделу присваивается нужное количество зон. Для удобства каждый раздел обозначен своим цветом. Также в данном сегменте программируются типы зон и параметры клавиатур.

Пример:

Рассмотрим изображение выше:

зоны №1 и №2 охранного прибора и зоны №17–20 первой клавиатуры принадлежат первому разделу;
зона №1 — входная и имеет задержку на вход 16 секунд и на выход 32 секунды. При срабатывании зоны будет включена сирена, так как громкая. Зона является исключаемой, то есть её можно исключить из охраны;
зона №2 является 24-часовой и не громкой (тихой). При срабатывании этой зоны сирена на объекте не включается, а на ПЦН уходит сигнал тихой тревоги;
зона №17 является кнопкой выхода и позволяет ставить и снимать первый раздел на охрану и с охранны соответственно.

Подробнее о зонах

Если зона не 24-часовая, то она является охранной по умолчанию

Настройка на вход и выход

В столбце Вход устанавливается время задержки на вход. В столбце Выход устанавливается время задержки на выход. Задержка распространяется на все зоны с атрибутом Входная.

Настройка параметров клавиатуры

Настройка параметров клавиатур производится в правой части раздела настройки зон. В нижней части окна находится бегунок, который необходимо перевести вправо для того, чтобы перейти к настройкам клавиатур.

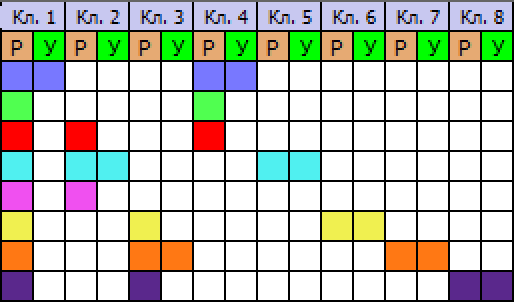

Столбец Р — разделы, которыми может управлять клавиатура. Столбец У — раздел, в котором клавиатура находится по умолчанию. Также состояние этого раздела клавиатура отображает по умолчанию.

Пример:

Рассмотрим изображение выше:

клавиатура №1 может управлять всеми восемью разделами, а в дежурном режиме будет отображать состояние первого раздела.
клавиатура №2 может управлять 3, 4 и 5 разделами, а в дежурном режиме будет отображать состояние четвертого раздела.

Наименование файла конфигурации

В данном окне вводится имя файла конфигурации. После записи конфигурации в прибор в папке panel автоматически создается файл с расширением .bin. Он имеет имя, которое состоит из номера объекта и наименования. В дальнейшем это намного упрощает поиск нужного файла.

Сохранить по умолчанию, сохранить, загрузить

Чтобы сохранить файл конфигурации по умолчанию нажмите кнопку Сохранить по умолчанию. После этого программа сохранит конфигурационный файл с наименованием default.bin в папке с самой программой-конфигуратором.

Чтобы сохранить файл конфигурации, нажмите кнопку Сохранить. После этого программа предложит выбрать, куда сохранить файл конфигурации.

Чтобы загрузить ранее сохраненный файл конфигурации, нажмите кнопку Загрузить. После этого программа предложит выбрать нужный файл конфигурации.
