Беспроводные датчики
Настройка параметров радиосети беспроводных устройств Астра — добавление датчиков, редактирование режимов работы, привязка к разделам и контроль состояний.
Настройка беспроводных датчиков

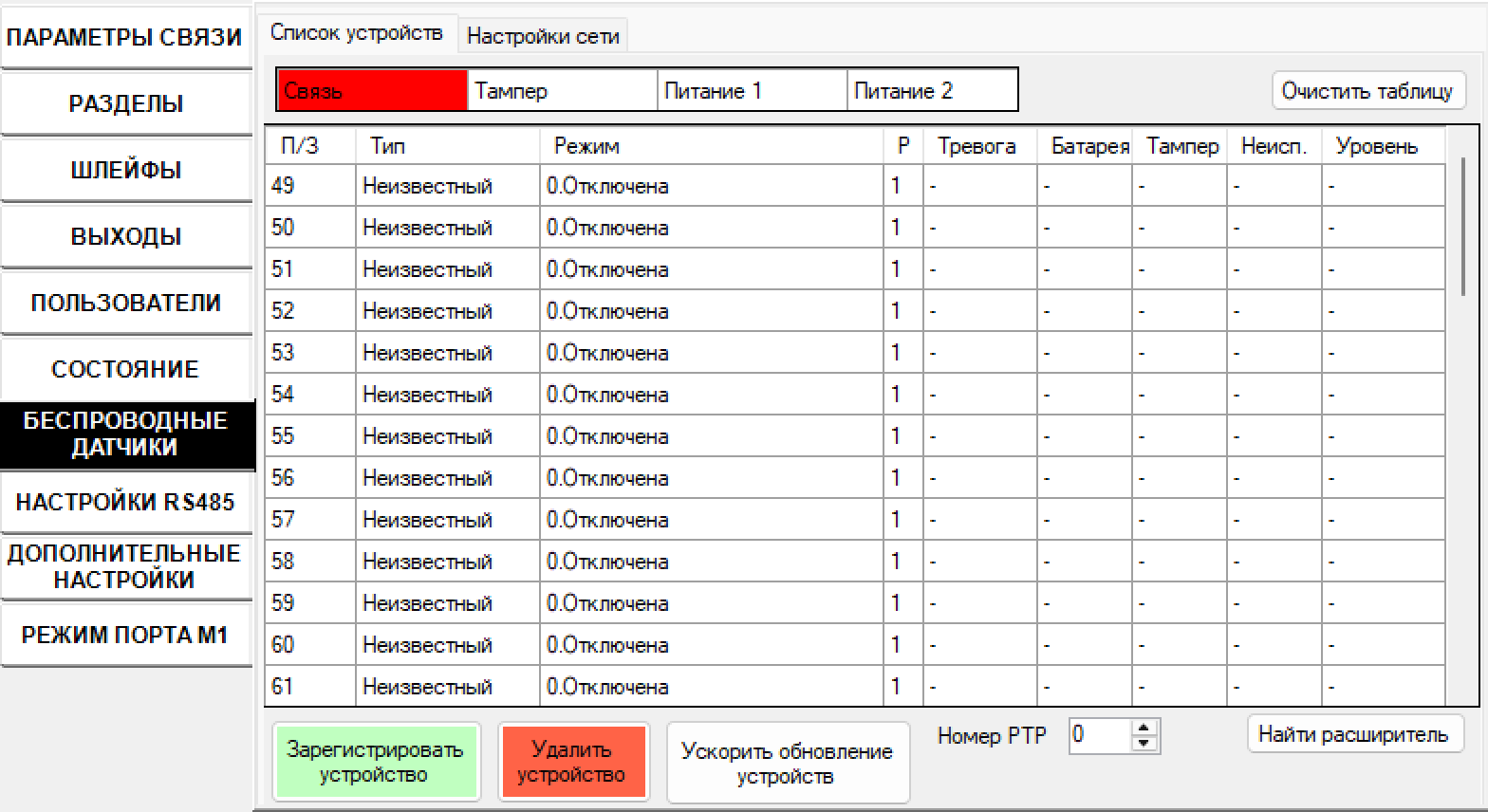

Вкладка обеспечивает настройку параметров радиосети устройств Астра, добавление датчиков, редактирование их режимов работы, привязку к разделам. Для каждого подключённого датчика контролируется его текущее состояние, состояние элемента питания, состояние тампера и уровень сигнала.
Поддержка беспроводных устройств Астра реализована в программном обеспечении №11 и выше для приборов Цербер GP-4 версий 3.4+, ППКОП Цербер RP-4 версии 3.1+.
Подключение к приборам беспроводных устройств Астра осуществляется при помощи радиорасширителей Астра-РИ-М РР и Астра-Z РР. На вкладке можно посмотреть состояние подключённого радиорасширителя, а также датчиков. Состояние радиорасширителя представлено следующими статусами:
| Статус | Описание |
|---|---|
| Связь | Отображает текущее состояние линии связи между прибором и радиорасширителем. Если блок закрашен красным цветом — отсутствует связь. Если блок зелёного цвета — линия связи исправна. Прибор начинает контролировать наличие связи с радиорасширителем только после активации опроса на вкладке Настройки RS485 |
| Тампер | Контролирует состояние тампера на радиорасширителе. Если блок закрашен красным цветом — крышка корпуса не закрыта. Если блок зелёного цвета — крышка корпуса радиорасширителя закрыта. Прибор отправляет сообщения на ПЦН о статусе тампера |
| Питание 1, 2 | Контролирует напряжение на основном (питание 1) и резервном (питание 2) входах радиорасширителя. Блок становится зелёным, если напряжение находится в пределах от 12 В до 14 В, красным — если напряжение ниже 12 В |
Прибор может работать только с одним радиорасширителем, поэтому одновременное подключение беспроводных устройств, входящих в состав различных систем, невозможно.
Создание радиосети

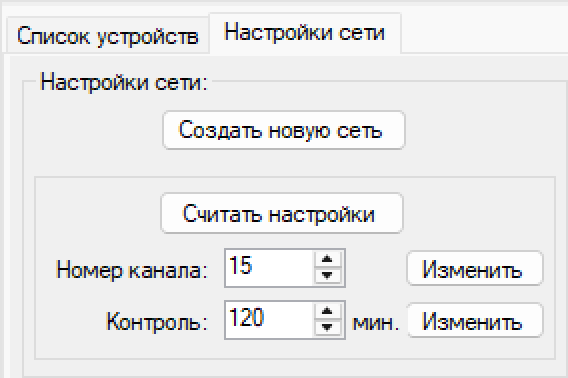

Для создания новой радиосети перейдите во вкладку Настройки сети. Выберите, на какой частоте будет работать радиосеть Астра-РИ-М РР. Существует два варианта:
- 433,42 МГц — номер канала 1 (1-я литера в документации ЗАО НТЦ ТЕКО);
- 434,42 МГц — номер канала 3 (3-я литера в документации ЗАО НТЦ ТЕКО).

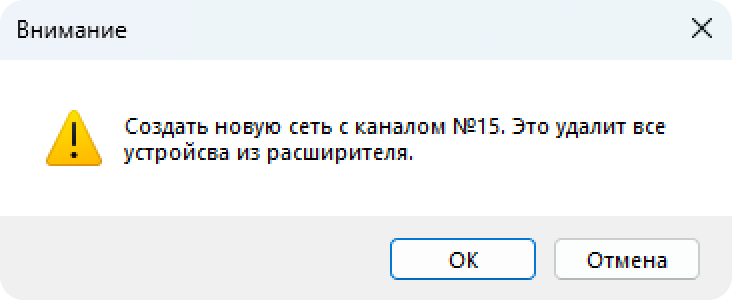

Астра-Z РР может использовать 16 рабочих каналов с шагом 5 МГц. После выбора нужного канала нажмите кнопку Создать новую сеть. Будет выведено меню уведомлений о создании новой сети. Подтвердите команду нажатием кнопки ОК — все устройства в памяти радиорасширителя будут удалены.
Далее прибор отправит команду радиорасширителю, и тот начнёт создание сети. Каждая из сетей использует свой набор технических параметров, автоматически создаваемый в процедуре создания сети (номер радиоканала, ключи шифрования и т. п.).
Дождитесь окончания процесса создания новой сети — в конфигураторе высветится строка состояния Команда выполнена. Кнопкой Считать настройки контролируйте созданный номер сети и период опроса радиоустройств.
Далее задайте период опроса радиоустройств. Для этого в поле Контроль выставьте число секунд, через которое радиорасширитель будет контролировать наличие связи с остальными радиоустройствами. Важно помнить: чем меньше период тестирования радиоустройств, тем меньше срок службы их элементов питания. ЗАО НТЦ ТЕКО рекомендует использовать интервал опроса 600 секунд.
Нажмите кнопку Изменить и дождитесь, пока радиорасширитель выполнит команду. При помощи кнопки Считать настройки контролируйте правильность выполнения команд.
Радиорасширитель имеет минутный таймаут выполнения команд. Если после считывания настроек вы увидите, что команда не выполнилась, необходимо подождать одну минуту и повторить отправку команды. Также можно перед подачей команды выключить питание радиорасширителя, нажать на отправку команды и потом подать питание на радиорасширитель.
После того как новая сеть успешно создана, можно приступать к добавлению радиоустройств.
Добавление радиоустройств
Скоро
