Разделы
Настройка разделов охраны — присвоение пультового номера прибора, установка задержек на вход и выход, привязка зон и выходов к разделам.
Настройка разделов
В данном разделе выполняется присвоение объектового номера прибора, установка задержек, а также привязка зон и выходов к разделам.
Прибор может контролировать 2 раздела. Разделы независимы и каждый имеет свой индивидуальный пультовой номер. Пультовой номер первого раздела соответствует номеру прибора в системе. Номер второго раздела следует задавать в указанном формате 2ххх, где ххх — это номер первого раздела.
Для конфигурирования данного раздела используются следующие параметры:
- Пультовый номер — поле для изменения объектового номера прибора в системе. Данное меню позволяет присвоить порядковый номер устройству ППКОП для его идентификации в сети Цербер 03. Все сообщения, сгенерированные этим ППКОП, будут доставляться до ПЦН под этим номером. Диапазон изменяемых номеров 1–1023 (в одной системе Цербер 03 максимально может быть 1023 приёмо-передающих устройства). В одной системе не должны использоваться два и более приёмо-передатчика с одинаковым номером.
Важно: Выход может находиться под управлением двух разделов
Важно: Если номера разных приборов (разделов) совпадут, то на ПЦН будут поступать ложные события
-
Задержка на вход — временной промежуток, отсчитываемый ППКОП с момента нарушения одной или нескольких входных зон. В течение этого времени допускается нарушение других зон, на которые распространяется параметр задержки, без выдачи тревожных сообщений. Если по окончании задержки не был осуществлён процесс снятия с охраны, ППКОП выдаст тревогу по всем нарушенным зонам. Задержка предназначена для того, чтобы хоз. орган успел пройти в охраняемое помещение до устройства идентификации, не вызывая тревог. Значение задержки на вход выбирается из интервала 0–255 секунд.
-
Задержка на выход — задаваемый промежуток времени при постановке ППКОП под охрану, в течение которого ППКОП допускает нарушение охранных зон, на которые распространяется параметр задержки, без выдачи тревожного сообщения. Задержка служит для того, чтобы хоз. орган, инициировавший начало постановки на охрану, смог покинуть охраняемое помещение через входные и проходные зоны, не вызывая перехода ППКОП в состояние Тревога. Значение задержки на выход выбирается из интервала 0–255 с. По окончании задержки на выход все охранные зоны ППКОП должны находиться в состоянии Норма.
-
Зоны в разделе — определяется принадлежность зон к разделу путём выбора ячейки с соответствующим номером зоны.

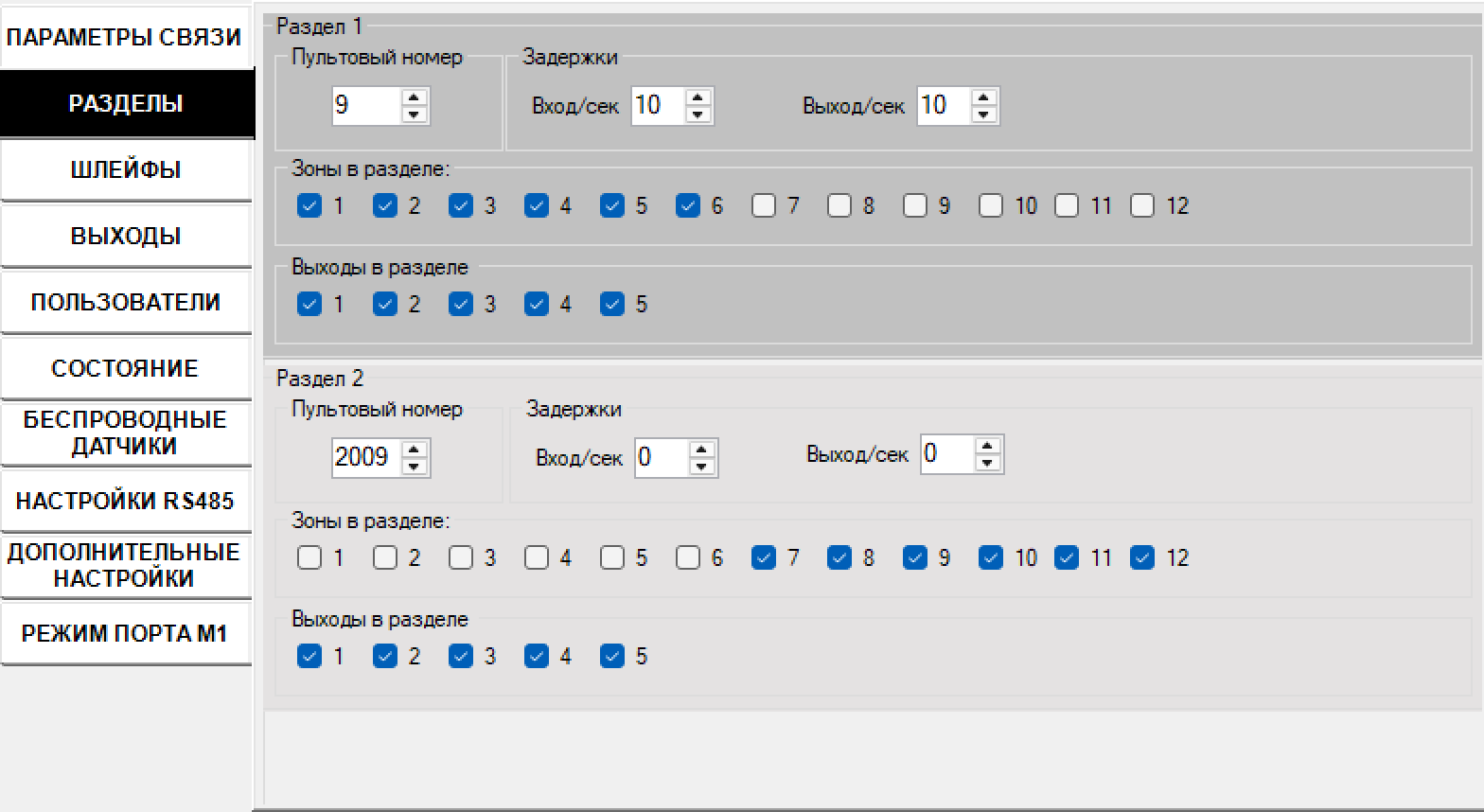

Пример: на приведённом скриншоте выше первому разделу 9 принадлежат
зоны №1–6, а второму разделу 2009 — зоны №7–12.
- Выходы в разделе — определяется принадлежность выходов к разделу путём выбора ячейки с соответствующим номером выхода.
