Пользователи

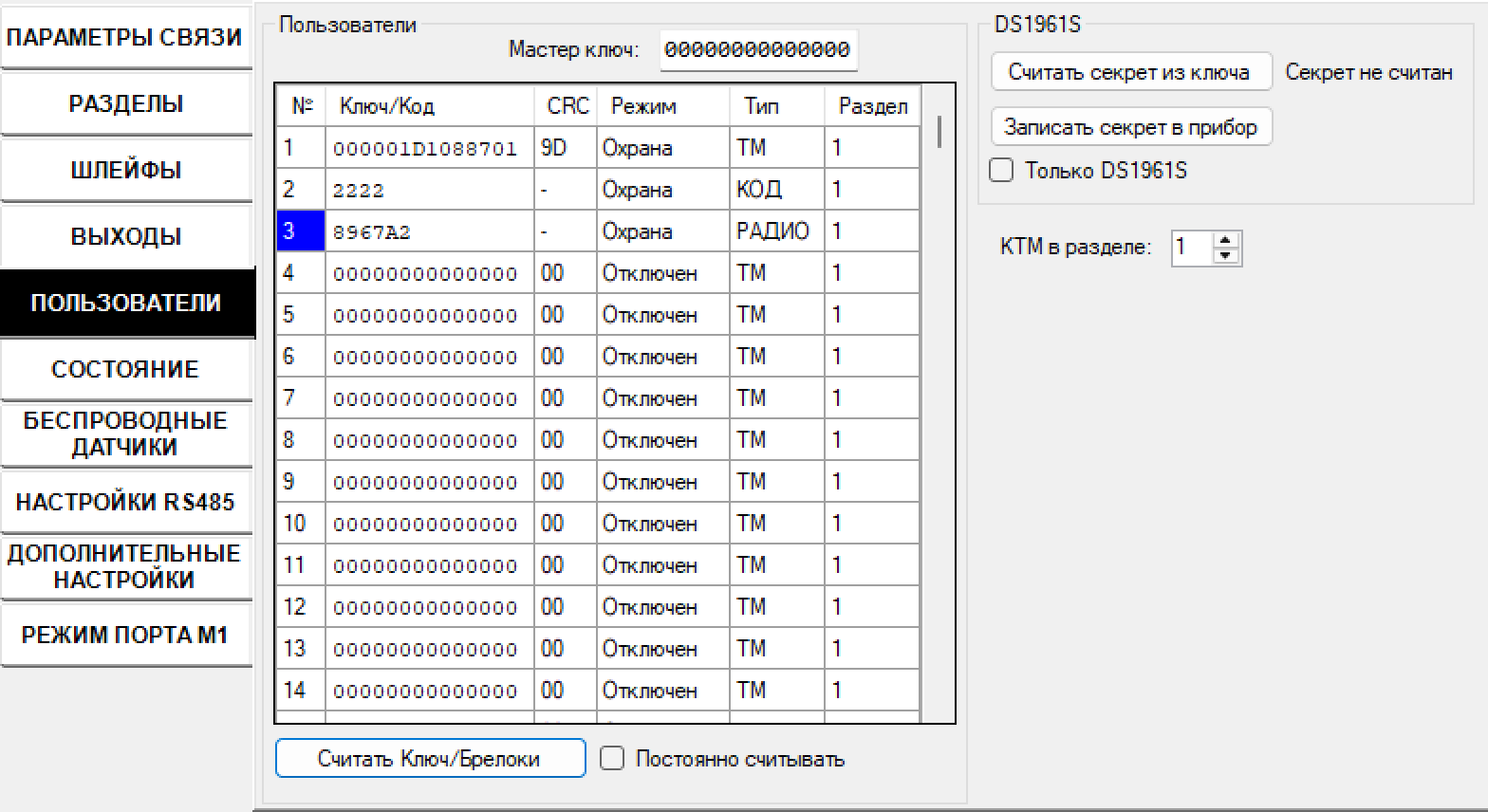

Вкладка предназначена для программирования кодов и ключей TouchMemory.
Пользователь для управления режимом охраны может использовать ключи TouchMemory, защищённые ключи DS1961S, коды при использовании пультов управления (клавиатур) Цербер К и Цербер K-TS, эмулятор TouchMemory Цербер К-TM, радиоприёмник RXB, позволяющий принимать сигналы от радиобрелоков, работающих на частоте 434 МГц (EV1527) (версия платы GP-4 3.4 и выше, RP-4 3.1 и выше). Всего в прибор может быть записано 250 электронных идентификаторов.
Если конфигурация прибора не первоначальная, необходимо считать настройки с прибора, чтобы ранее записанные идентификаторы пользователей отобразились в таблице. Чтобы считать настройки, необходимо нажать на кнопку Считать.
Программирование ключей TouchMemory
Чтобы считать ключ TouchMemory, следуйте инструкции:
- Подключите считыватель ключей TouchMemory к клеммам TM и земля прибора.

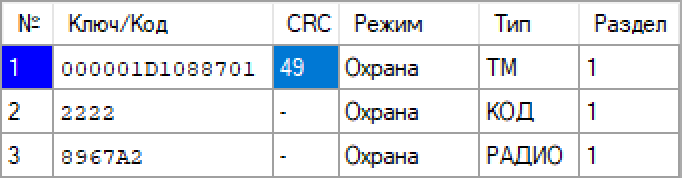

- Выберите номер позиции для добавления ключа — для этого нажмите на строку с номером пользователя, чтобы номер выделился синим цветом. Если номер позиции не выбран, ключи будут добавляться по порядку.
- Нажмите кнопку
Считать Ключ/Брелоки. - Приложите ключ к считывателю на несколько секунд.

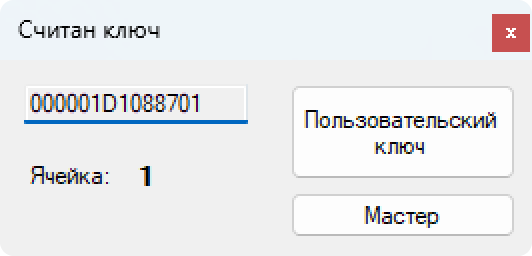

- В случае успешного считывания ключа появится окно обработки ключа. Укажите тип ключа: пользовательский или мастер ключ.
- Пользовательский — это электронный ключ TouchMemory, позволяющий управлять прибором согласно программе выбранного режима;
- Мастер ключ — это электронный ключ TouchMemory, позволяющий добавлять или удалять пользовательские электронные ключи TouchMemory локально на объекте без использования программного обеспечения. Мастер ключ предназначен для совместного использования с индикатором, подключённым к выходу ППКОП и работающим в режиме Светодиод считывателя.
Для добавления большого количества ключей можно активировать параметр Постоянно считывать для перевода прибора в режим постоянного ожидания ключа
- После записи ключа он отобразится в таблице пользователей.
| Столбец | Описание |
|---|---|
| № | Порядковый номер пользователя (Ключа/Кода) |
| Ключ/Код | Номер ключа, который записывается в память прибора |
| CRC | Контрольная сумма для ключа |
| Режим | Режим работы ключа |
| Тип | Отображает тип пользователя TM — ключ TouchMemory; КОД — код клавиатуры; РАДИО — кнопка радиобрелока. |
| Раздел | Номер раздела, которым будет управлять данный ключ. Значение задаётся с клавиатуры |
- Чтобы задать нужный раздел, которым будет управлять ключ TouchMemory, нажмите

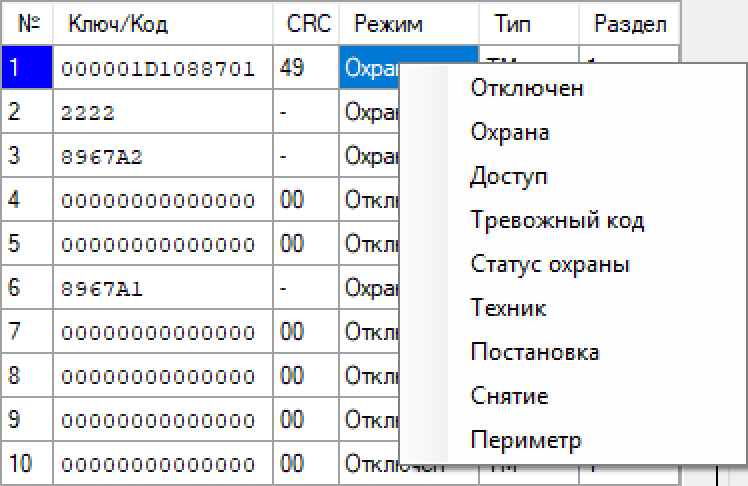

ЛКМна поле в столбце Раздел и введите нужный раздел1или2. - Чтобы задать нужный режим работы ключа TouchMemory, нажмите
ЛКМна поле в столбце Режим, выберите нужный режим работы и нажмите кнопкуOK.
| Режим | Описание |
|---|---|
| Отключен | Идентификатор записан в память прибора, но не вызывает никакой реакции ППКОП |
| Охрана | Идентификатор записан в память прибора и позволяет осуществлять процесс постановки на охрану и снятия с охраны |
| Доступ | Идентификатор записан в память прибора и используется только в системе управления доступом. Постановка на охрану и снятие с охраны таким идентификатором невозможна |
| Техник | Постановка объекта под охрану данным ключом переведёт прибор в режим тихой охраны. При нарушении охранно-пожарных шлейфов на объекте не включится сирена. Функция позволяет провести ТО объекта, не беспокоя присутствующих на объекте людей |
| Постановка | Идентификатор записан в память прибора и позволяет осуществлять процесс только постановки на охрану |
| Снятие | Идентификатор записан в память прибора и позволяет осуществлять процесс только снятия с охраны |
| Периметр | Взятие под охрану ключом с данным режимом приведёт к исключению из охраны всех внутренних зон раздела |
- После указания всех параметров ключа для сохранения данных в памяти прибора необходимо нажать на кнопку «Записать» в окне интерфейса.
Программирование ключа TouchMemory успешно завершено.
Программирование кодов клавиатур

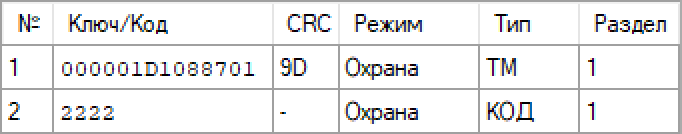

Чтобы добавить код пользователя, нажмите ЛКМ по полю столбца Ключ/Код и введите четырёхзначный код, например, 2222, после чего нажмите любое другое поле. Код добавится, и автоматически выберется тип пользователя КОД. Далее укажите режим работы кода и раздел, которым он будет управлять, аналогичным образом, как при добавлении ключа TouchMemory. Либо добавьте пользователей через саму клавиатуру.
Добавление кнопок радиобрелоков
Для регистрации и настройки кнопок радиобрелоков, следуйте инструкции:
Чтобы считывать кнопки радиобрелоков, необходимо во вкладке Режим работы M1 конфигуратора выбрать режим Радио Брелоки
- Подключите в разъём М1 на плате прибора Цербер ПРБ.
- Выберите номер позиции для добавления кнопки радиобрелока — для этого нажмите на строку с номером пользователя, чтобы номер выделился синим цветом. Если номер позиции не выбран, ключи будут добавляться по порядку.
- Нажмите кнопку
Считать Ключ/Брелоки. - Нажмите на кнопку радиобрелка, которую хотите записать в прибор.

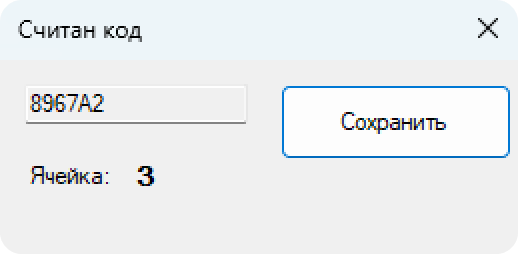

- После успешного считывания кнопка откроет окно считывания, нажмите кнопку
Сохранить.

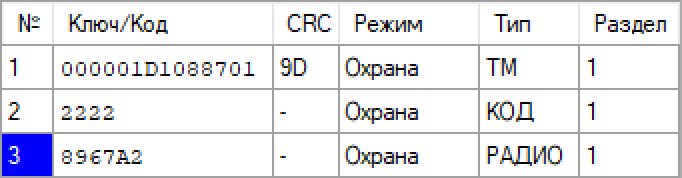

- После успешного добавления кнопки радиобрелока, она отобразится в таблице пользователей.
- По аналогии с добавлением ключа TouchMemory выберите раздел, которым будет управлять кнопка радио-брелока, и её режим работы.
Кнопка радиобрелка успешно зарегистрирована и настроена.
Программирование защищенных ключей DS1961S
Скоро
