Состояние связи

Вкладка Состояние связи отображает текущее состояние прибора при подключённом к нему интерфейсе обмена данными. На вкладке отображается информация о напряжениях основного и резервного блока питания, состояниях 1-го и 2-го разделов, а также состоянии связи для радиоприборов и GSM.

Для радио-приборов (Цербер RP-4, Цербер RM-2) отображается количество приборов, через которые сообщения поступают на ЦС, пультовой номер прибора и уровень сигнала.

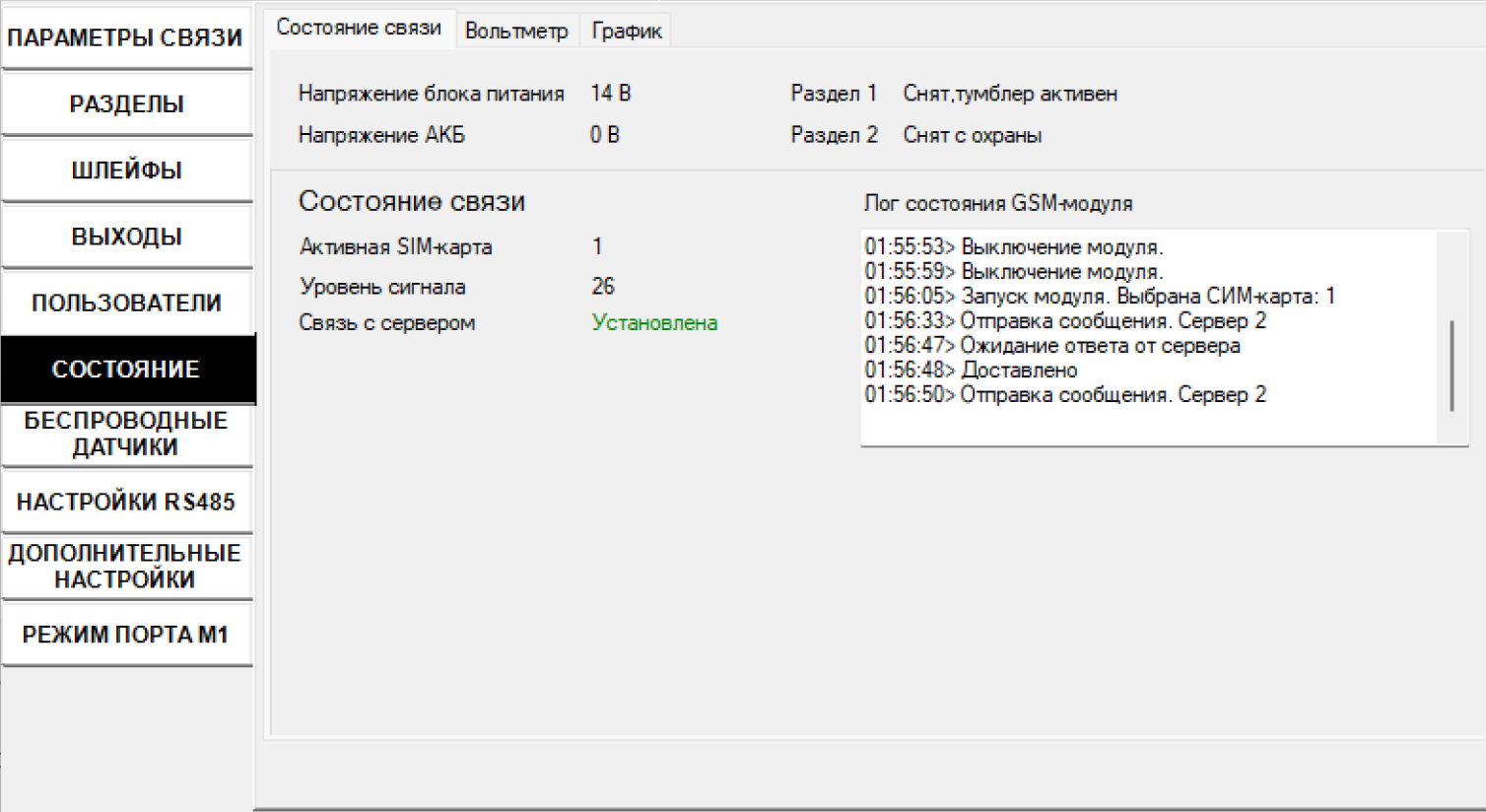

Для GSM-приборов (Цербер GP-4, Цербер GM-2) ведётся контроль активной SIM-карты, её уровня сигнала в сети и состояния связи с сервером; в специальном окне в режиме реального времени отображается процесс обмена данными между GSM-модулем и контроллером. Информация из этого окна поможет выяснить причину возможной проблемы прибора со связью. Если уровень сигнала слишком маленький, рекомендуется переместить антенну до установления стабильного уровня сигнала.

Вольтметр

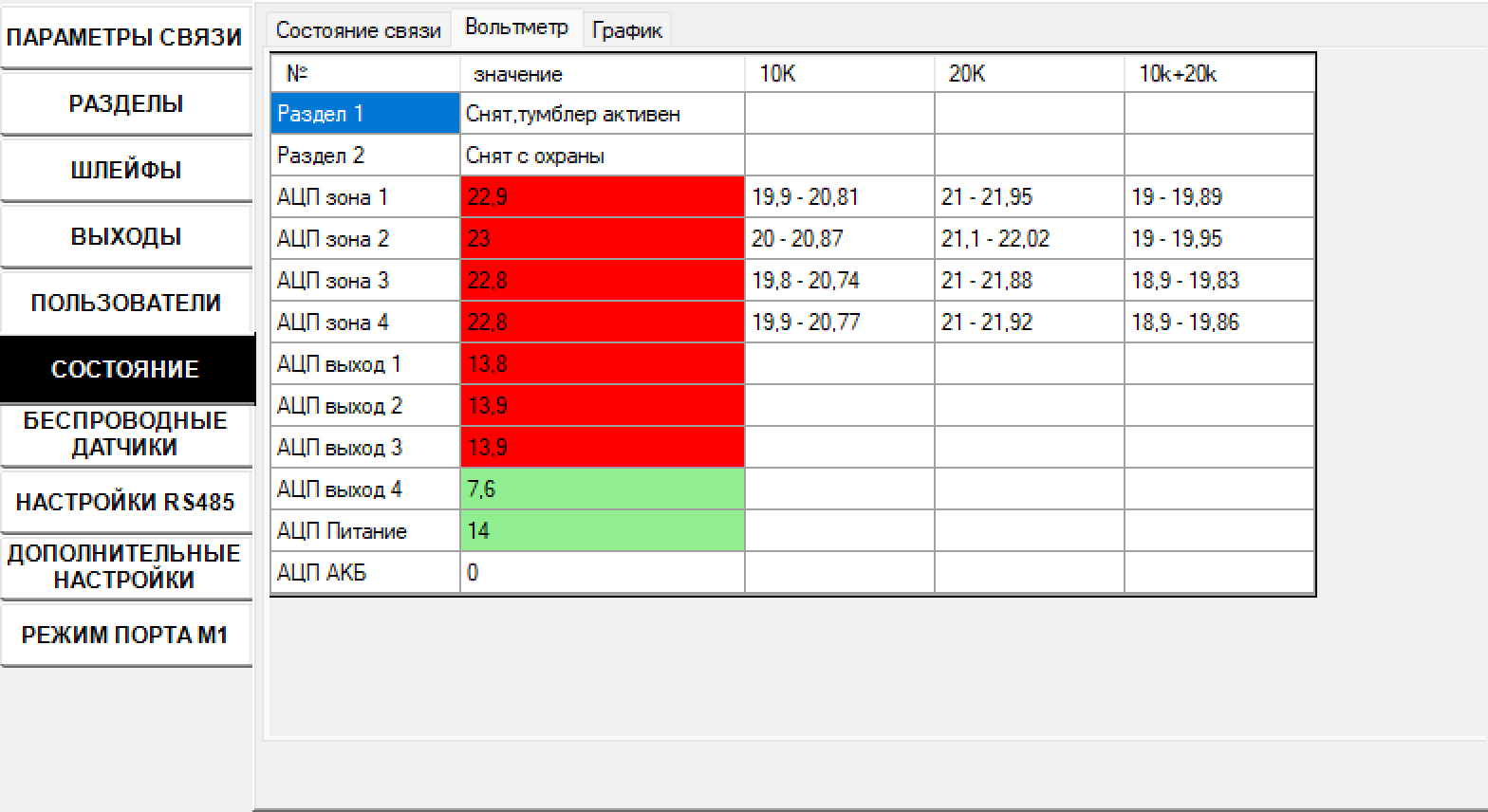

На вкладке Вольтметр отображаются показания напряжений на зонах, выходах, источниках питания, а также состояния разделов. Когда в цепи шлейфов будет обнаружено сопротивление, в столбце с соответствующим номиналом ячейка будет выделена зелёным цветом. В столбце Значение, начиная со строки АЦП зона 1, ячейка зоны, находящейся в тревоге, будет окрашена в красный цвет.

Например, если в тревоге находится зона 1, то ячейка АЦП зона 1 будет красной; если в тревоге находится зона 5, то ячейка АЦП выход 5 будет красной и т. д.

Данный функционал будет очень полезен при монтаже объекта или выявлении неисправностей в работе зон и выходов прибора.

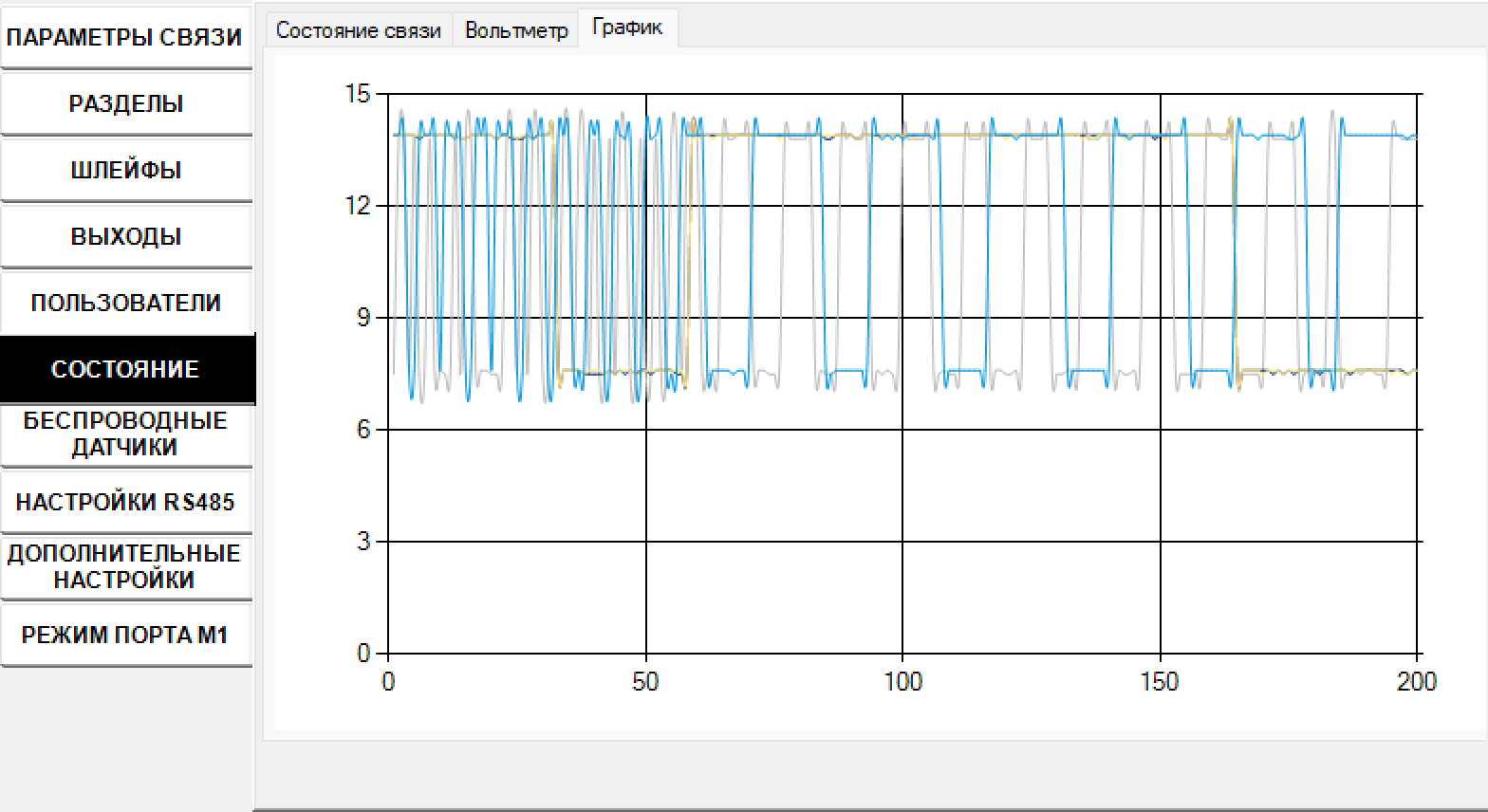

График
