Режим порта M1
Выбор режима работы порта M1 прибора — отключение, подключение радиобрелоков или настройка светодиодного индикатора на корпусе.
Режимы работы порта M1

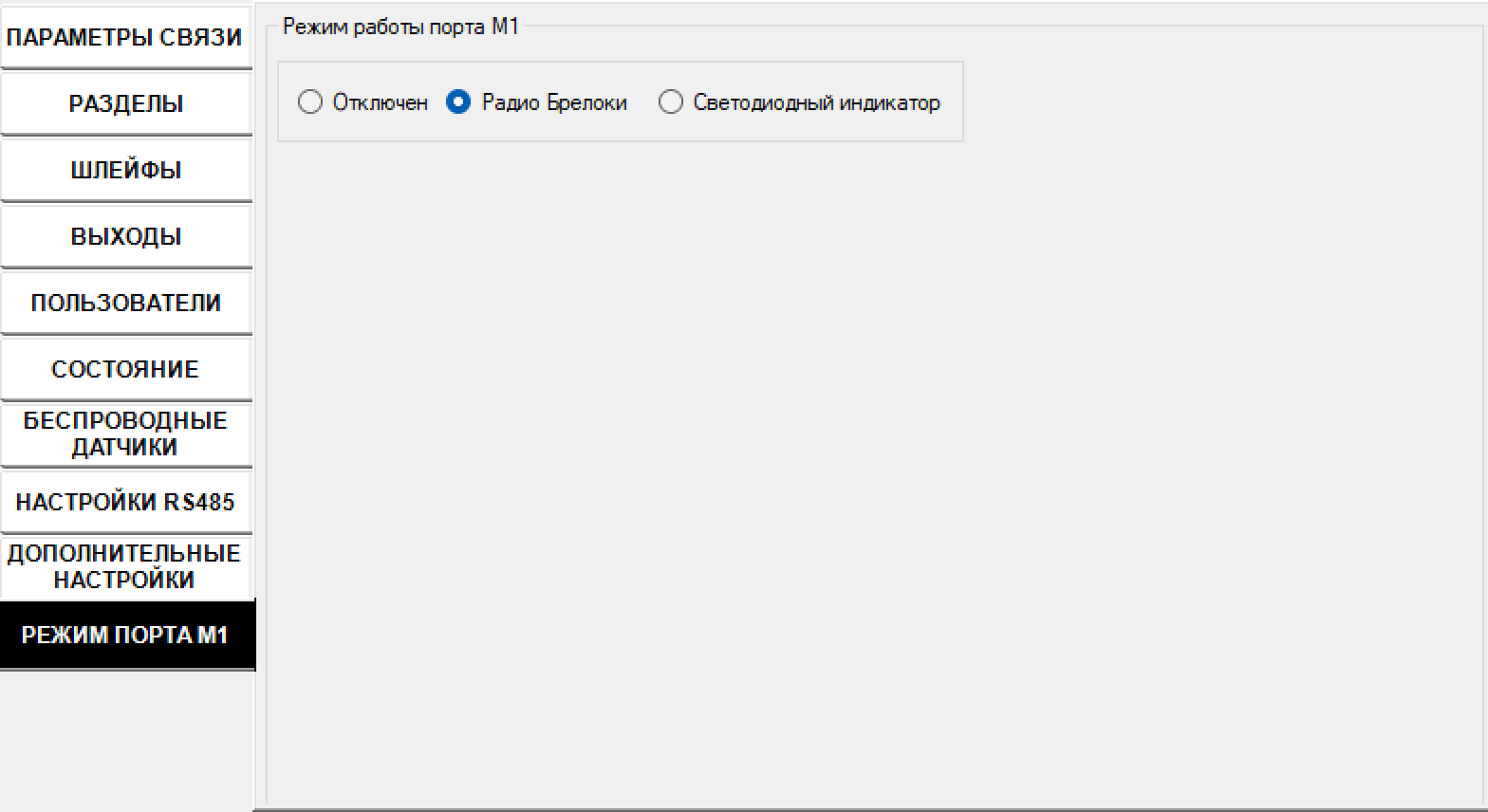

Вкладка предназначена для выбора режима работы порта (разъёма) M1.
| Режим | Описание |
|---|---|
| Отключен | Разъём не используется |
| Радио Брелоки | Разъём используется для считывания кнопок радиобрелоков |
| Светодиодный индикатор | Разъём используется для настройки светодиодных индикаторов на корпусе, внутри которого находится охранный прибор |
Светодиодный индикатор

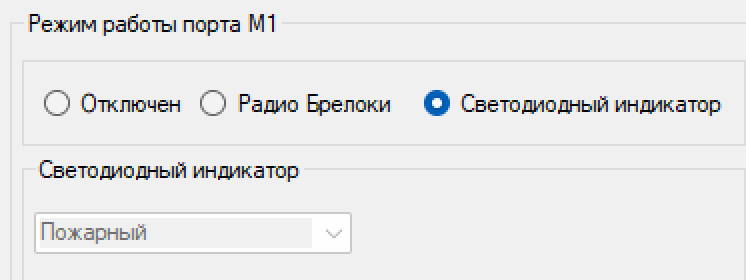

При выборе режима порта M1 Светодиодный индикатор световая индикация на корпусе будет работать в пожарном режиме и отображать следующие состояния:
| Номер светодиода | Описание |
|---|---|
| 1 | Состояние заряда АКБ |
| 2 | Наличие 220 В |
| 3 | Состояние пожарных зон |
| 4 | Состояние раздела №1 |
| 5 | Состояние всех периферийных устройств (клавиатур, расширителей) |
| 6 | Наличие неисправности |
| 7 | Состояние систем звукового оповещения |
| 8 | Состояние заряда АКБ |
