Введение

ВНИМАНИЕ! Оборудование c GSM в качестве основного канала связи без антенны НЕ ВКЛЮЧАТЬ! (Цербер GSM, Цербер GP-4, Цербер GT)

С помощью конфигуратора prog_cerber04.exe осуществляется программирование приборов:

• Цербер GP-4
• Цербер RP-4
• Цербер LP-4
• Цербер GM-2
• Цербер RM-2

Программирование ППКОП возможно как через интерфейс RS-485, так и через подключение по MicroUSB. Если используется интерфейс MicroUSB, то предварительно необходимо установить драйвер STMicroelectronics Virtual COM Port. Скачать

Запустите программу-конфигуратор prog_cerber04.exe. Скачать

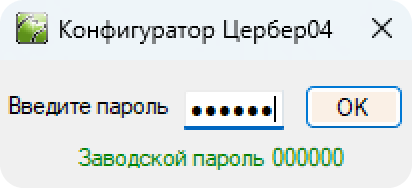

В появившемся окне авторизации введите пароль по умолчанию 000000 и нажмите кнопку OK.

После запуска конфигуратора в области настройки соединения с прибором необходимо из выпадающего списка выбрать номер COM-порта, к которому подключён прибор.

Доступность COM-порта для конфигуратора можно проконтролировать по надписи ГОТОВ. Если вместо надписи ГОТОВ выведена надпись ЗАКРЫТ, то необходимо освободить COM-порт от других приложений, после чего повторить попытку установления связи с COM-портом.

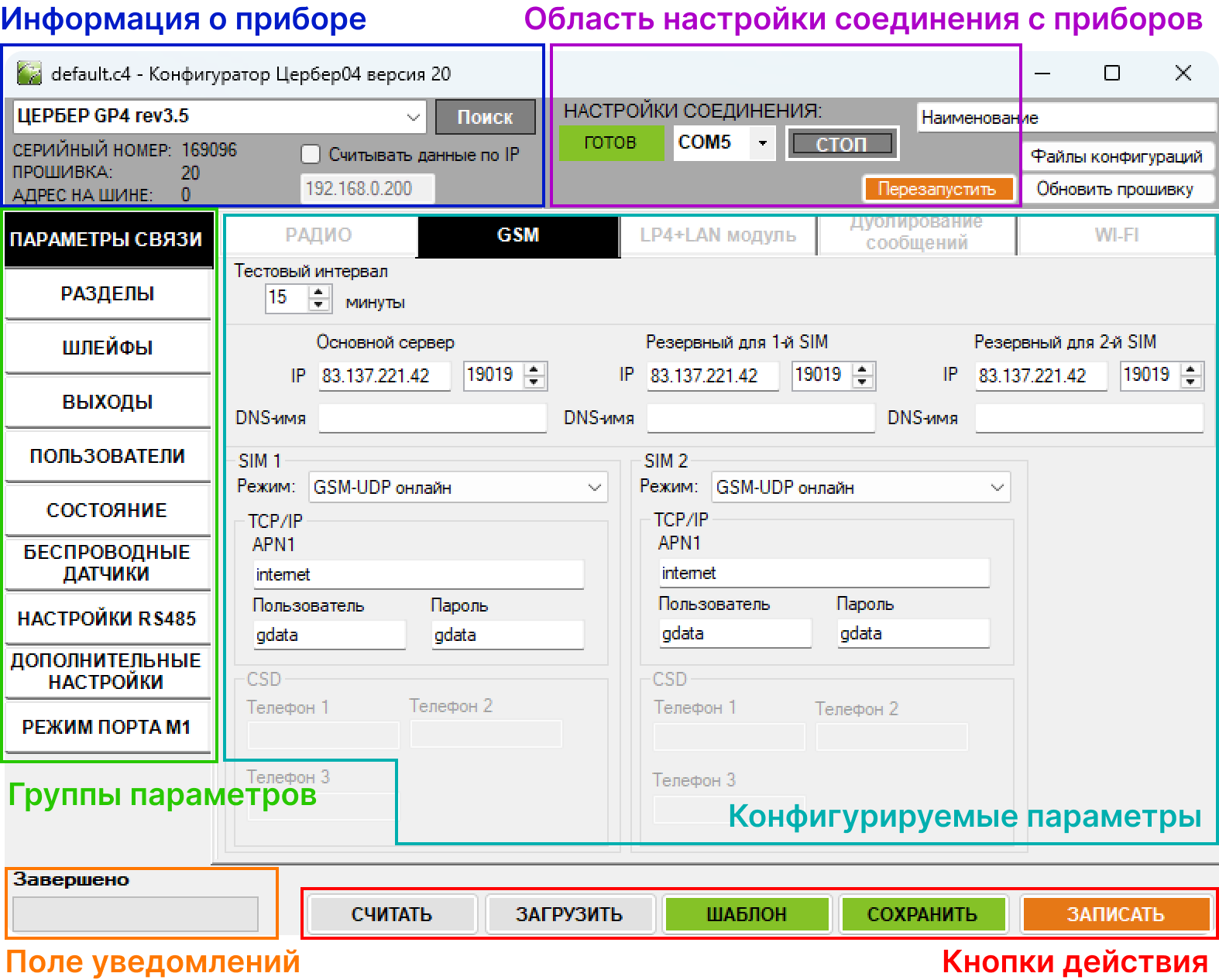

Обзор интерфейса программы

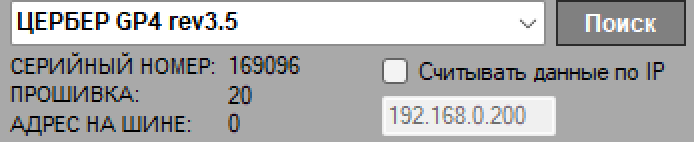

Информация о приборе

Данная область конфигуратора отображает: название (тип) прошивки, серийный номер прибора, версию прошивки.

Нажмите кнопку Поиск, чтобы конфигуратор автоматически определил нужный тип прошивки.

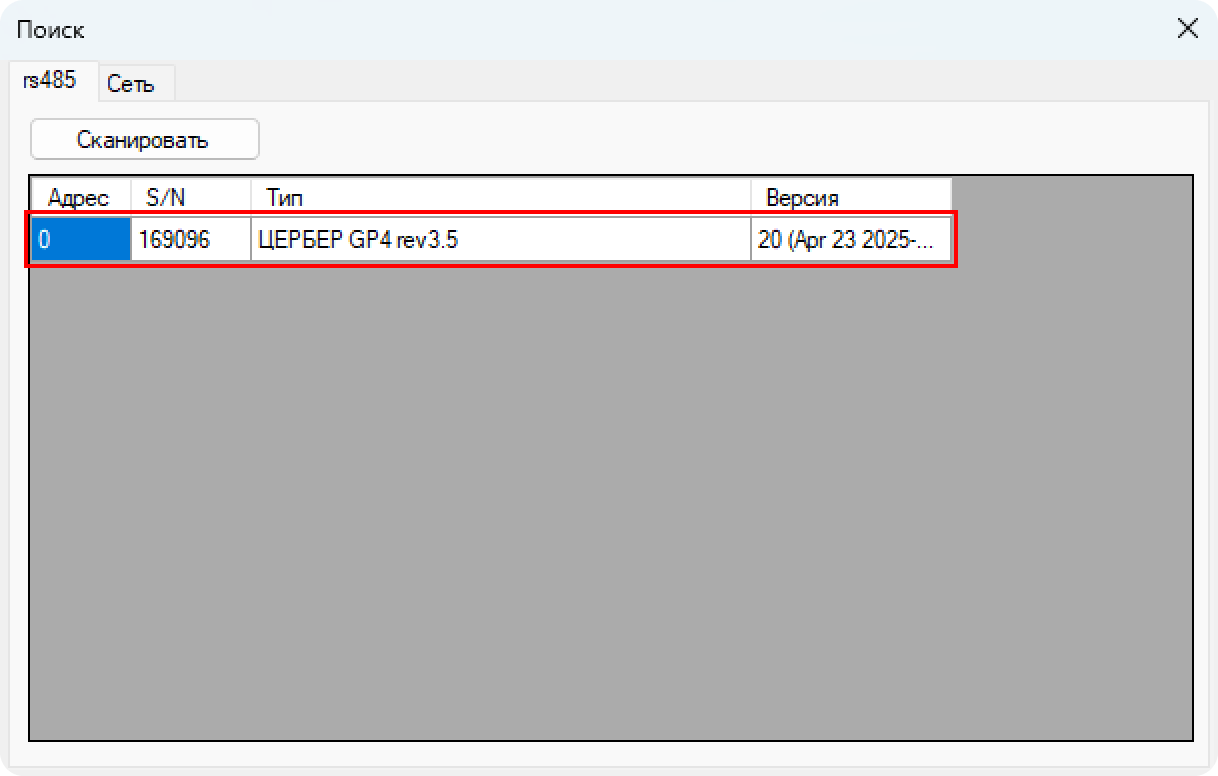

В появившемся окне начнётся сканирование прибора, подключённого к ПК по RS-485. Двойным щелчком ЛКМ выберите появившийся прибор в списке.

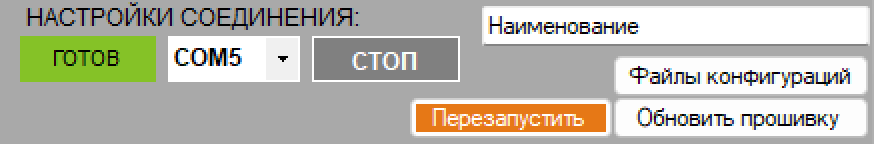

Область настройки соединения с прибором

В данной области выбирается COM-порт, подключённый к прибору; открывается и закрывается COM-порт кнопками ПУСК и СТОП соответственно; отображается статус готовности к программированию прибора: ГОТОВ — готов к программированию и ЗАКРЫТ — порт закрыт.

Кнопка Перезапустить отвечает за перезагрузку прибора.

Кнопка Обновить позволяет обновить прошивку прибора. Обновить прошивку прибора можно с помощью отдельной программы update_stm32.exe. Подробнее

Поле Наименование служит для наименования файла конфигурации.

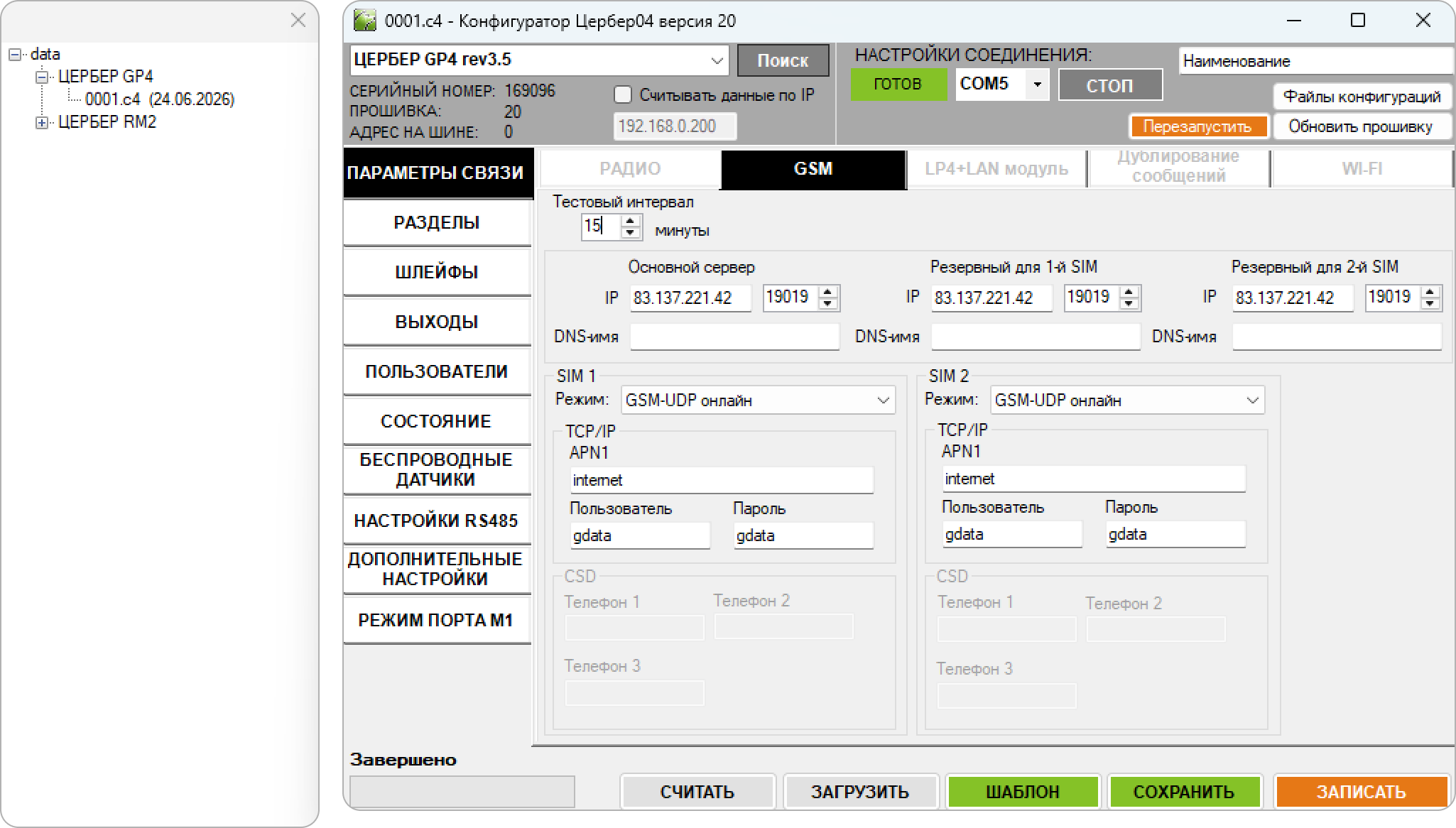

Кнопка Файлы конфигураций отображает слева окно с сохранёнными файлами конфигураций разных приборов. Если нажать на файл конфигурации, его настройки будут применены к текущему прибору.

Кнопки действия

Кнопка отвечает за считывание настроек с прибора.

Кнопка позволяет загрузить ранее сохранённую на жёсткий диск конфигурацию в конфигуратор.

Кнопка устанавливает текущую конфигурацию в качестве шаблона. При следующем запуске конфигуратор откроется с этой конфигурацией.

Кнопка позволяет вручную сохранить текущую конфигурацию в каталог конфигуратора. По умолчанию сохранённые конфигурации хранятся в папке data, которая находится в папке с конфигуратором. При использовании кнопки конфигуратор предложит выбрать путь сохранения конфигурации, а также её наименование.

При записи настроек в прибор конфигуратор автоматически сохраняет записываемую конфигурацию в базу. При этом наименования сохранённых конфигураций соответствуют номеру первого раздела прибора.

Кнопка отвечает за запись текущей конфигурации в прибор.

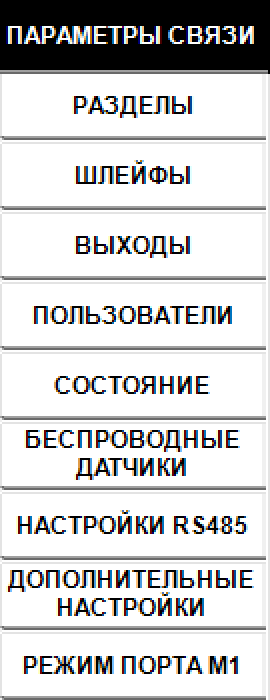

Группы параметров

Область отвечает за то, какие параметры будут отображены для настройки в основной области настройки параметров.

• Параметры связи — настройка параметров связи по GSM, радио и LAN, дублирования сообщений, Wi-Fi.
• Разделы — настройка параметров разделов: принадлежности зон/шлейфов к разделам, номеров разделов, задержки на вход и выход.
• Шлейфы — настройка параметров зон/шлейфов прибора и клавиатуры.
• Выходы — настройка параметров выходов прибора и клавиатуры.
• Пользователи — добавление кодов и ключей TouchMemory.
• Состояние — отображает состояние прибора и связи прибора с сервером.
• Беспроводные датчики — подключение беспроводных датчиков.
• Настройки RS-485 — настройка режимов работы интерфейса RS-485.
• Дополнительные настройки — дополнительные настройки прибора.
• Режим работы М1 — настройка радиобрелоков и светодиодных индикаторов.
