Цербер RP-4 + Цербер LAN
Подключение и настройка модуля резервной связи Цербер LAN для работы с Цербер RP-4.
Подключение Цербер LAN к Цербер RP-4
Основным каналом связи в данном случае является радиоканал. Если доставка событий по радиоканалу невозможна, доставка событий будет происходить через TCP/IP (Ethernet).
При работе через TCP/IP (Ethernet) прибор не будет ретранслировать события от других приборов радиосети, а будет доставлять только собственные события. При восстановлении основного канала связи прибор автоматически переключается на него. Дистанционное управление прибором можно осуществлять как через радио, так и через TCP/IP каналы связи.
Инструкция
Установите перемычки согласования и питания интерфейса RS-485.

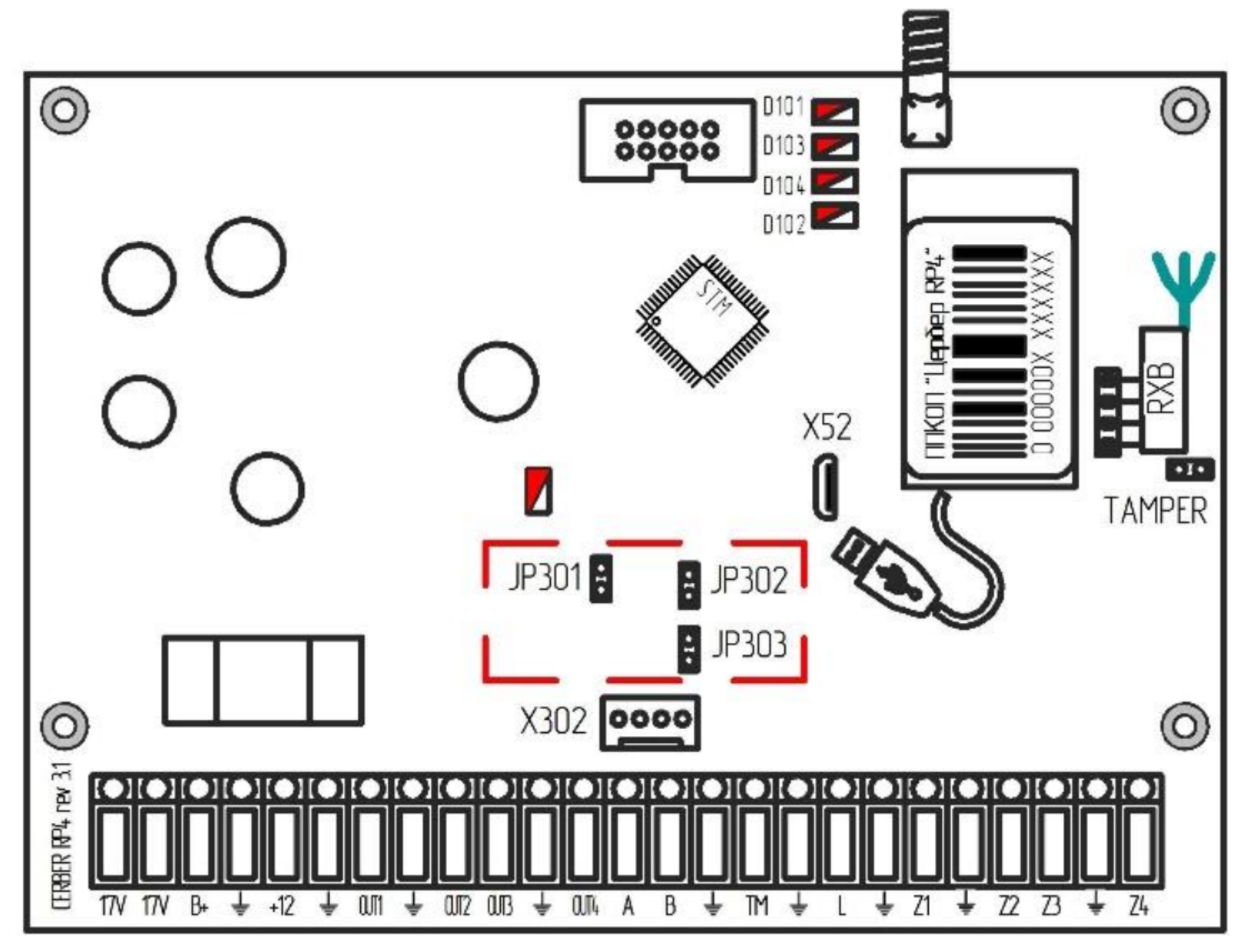

JP302 — перемычка согласования RS-485; JP301, JP303 — перемычки питания RS-485.
Подключите Цербер LAN к охранному прибору по интерфейсу RS-485 и подключите питание модуля к соответствующему выходу питания прибора.
Подключите Цербер RP-4 к ПК с помощью преобразователя RS-485/USB и запустите программу-конфигуратор prog_cerber04.exe.

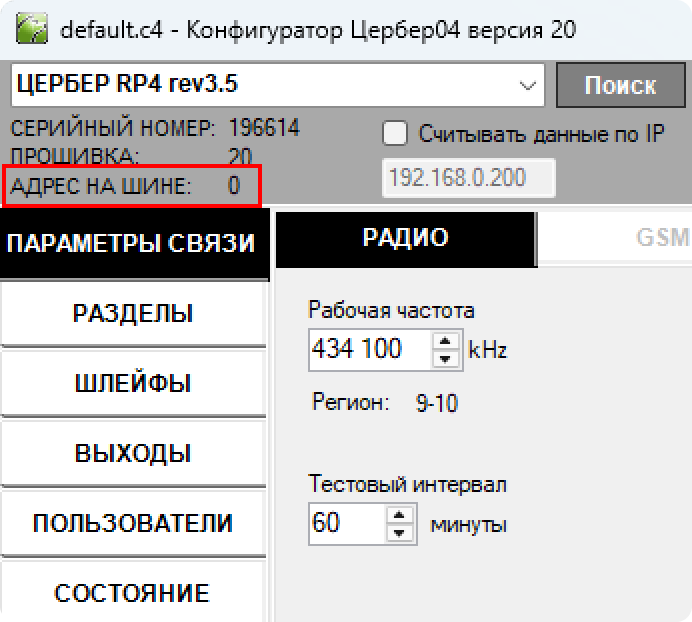

Установите прибору нулевой 0 адрес на шине RS-485. В случае
если адрес прибора равен 0, то сразу перейдите к 8 шагу, иначе нажмите на
кнопку Поиск.

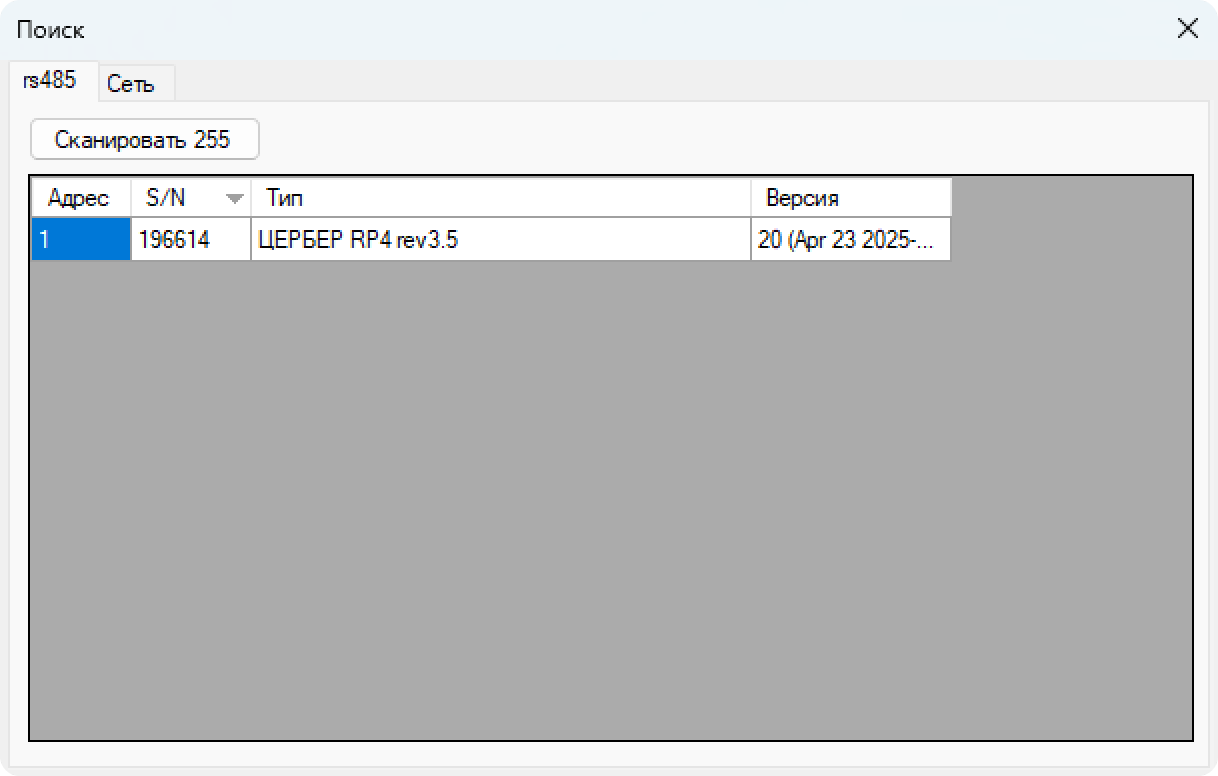

Нажмите кнопку Сканировать для поиска прибора подключенного к ПК.

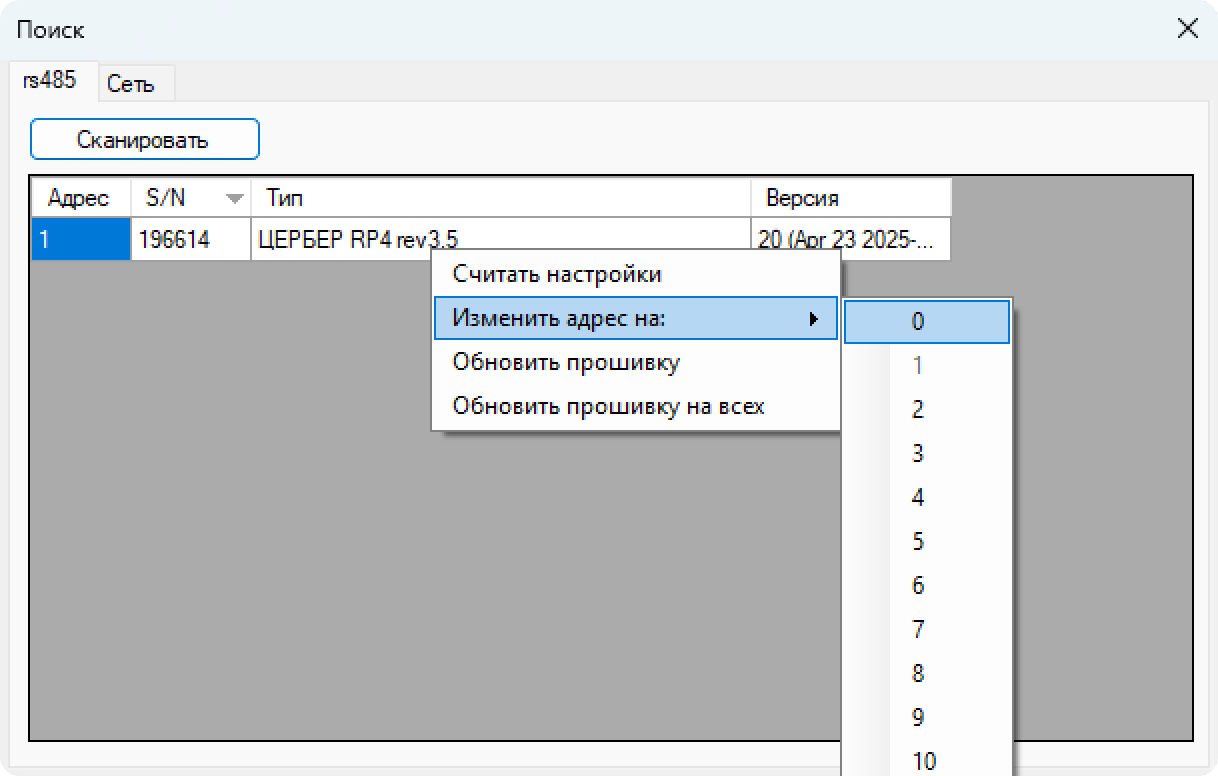

Нажмите ПКМ на название обнаруженного прибора и измените ему адрес на
0.
Выберите прибор двойным нажатием ЛКМ. Если адрес всё
ещё не равен 0, то заново нажмите кнопку Поиск, кнопку Сканировать и
выберите найденный прибор.

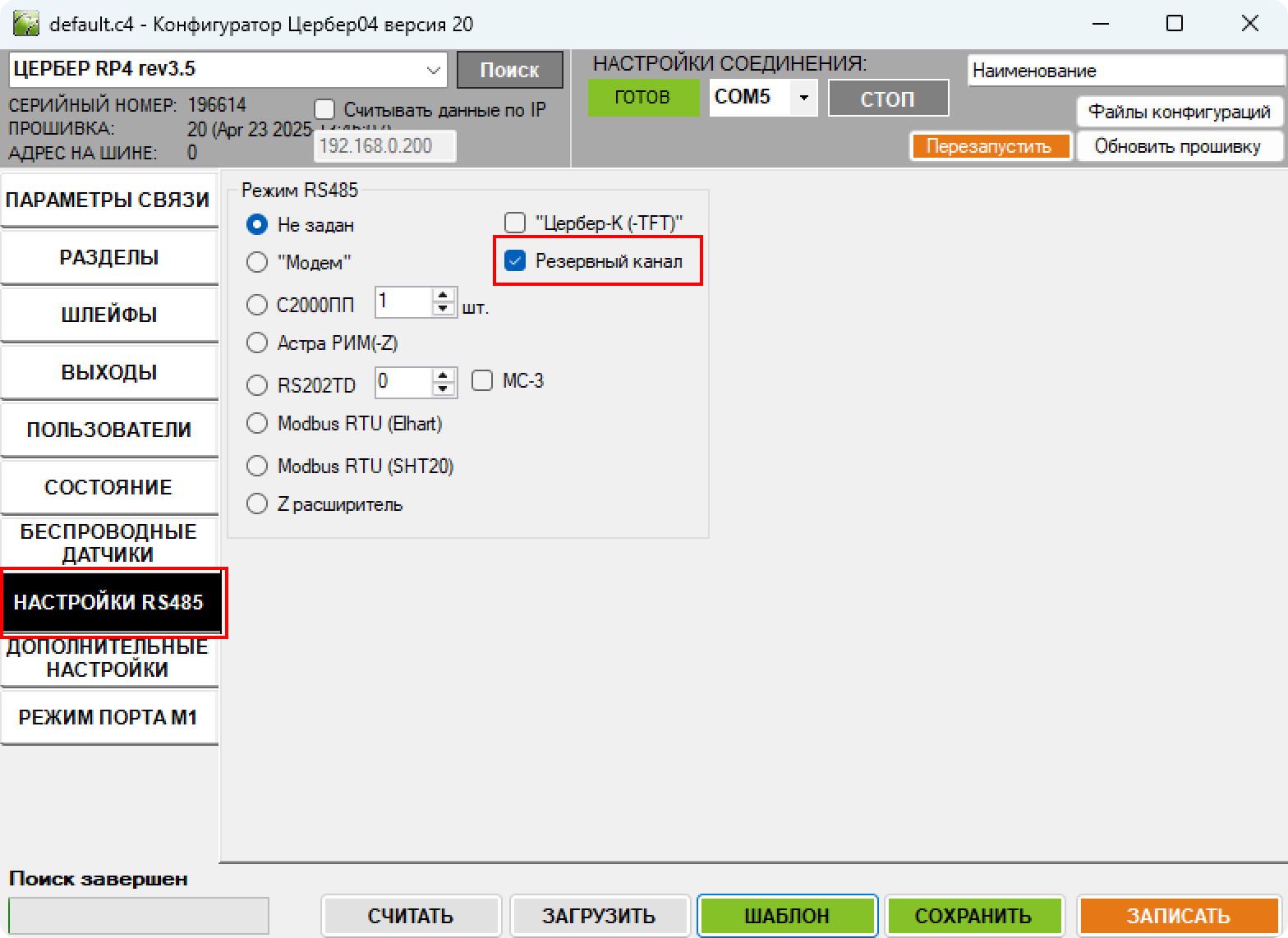

Перейдите во вкладку Настройки RS485 и включите параметр Резервный канал.
Настройте подключение Цербера LAN к серверу ПЦН. Для этого перейдите во вкладку Параметры связи -> LP4+LAN модуль. Укажите необходимые параметры Ethernet.
Тестовый интервал не требует настройки, так как поддерживается постоянная связь между сервером и LAN-модулем после установления подключения. В случае нарушения связи с прибором в КПО Кобра 8 будет отображаться сообщение о неисправности:
- Подключение сетевого кабеля:
обрыв - код 1339, переустановка - 3339; - Исправность канала передачи:
неисправность - код 1337, переустановка - 3337.
Основной сервер — IP-адрес, на который будут уходить сообщения с прибора. Он должен соответствовать внешнему белому IP-адресу пультового ПК, например, 241.17.52.42.
DNS-имя — в данном поле можно указать доменное имя для отправки сообщений на сервер сообщений.
Порт — открытый порт входящих интернет-сообщений, настроенный в драйвере Цербер.
Резервный для Провайдера N — поля для ввода резервных IP-адресов для первой и второй провайдера соответственно, которые доступны на пультовом ПК. Они могут быть одинаковыми для обеих провайдеров или остаться пустыми при отсутствии резервного IP-адреса.
Рекомендуется использовать не менее двух IP-адресов от разных провайдеров для повышения надёжности системы.
Узнайте включен ли DHCP в настройка роутера. Для этого подключите ПК к локальной сети объекта, есть ПК получил IP-адрес и имеет доступ в интернет, то DHCP включён, иначе — выключен. Либо спросите у системного администратора объекта.

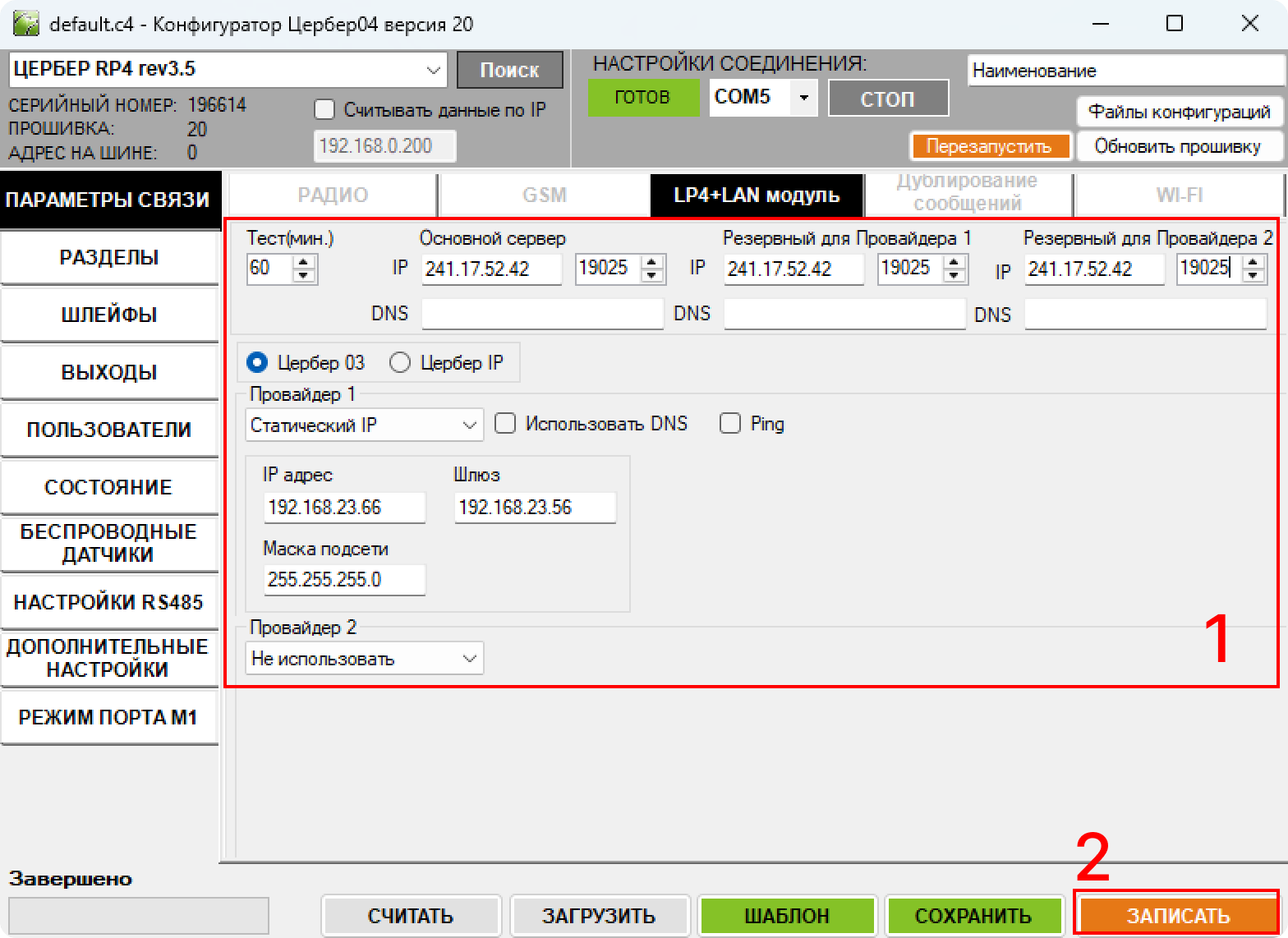

Если на объекте отключен DHCP, то в блоке Провайдер N выберите режим Статический IP и заполните необходимые поля, значения которых необходимо узнать у системного администратора объекта.
IP адрес — IP-адрес прибора в локальной сети (произвольный свободный локальный IP).
Шлюз — IP-адрес маршрутизатора сети (IP-адрес роутера или ПК с КПО Кобра 8, к которому напрямую подключается прибор).
Маска подсети — маска Ethernet-сети, к которой подключён преобразователь.

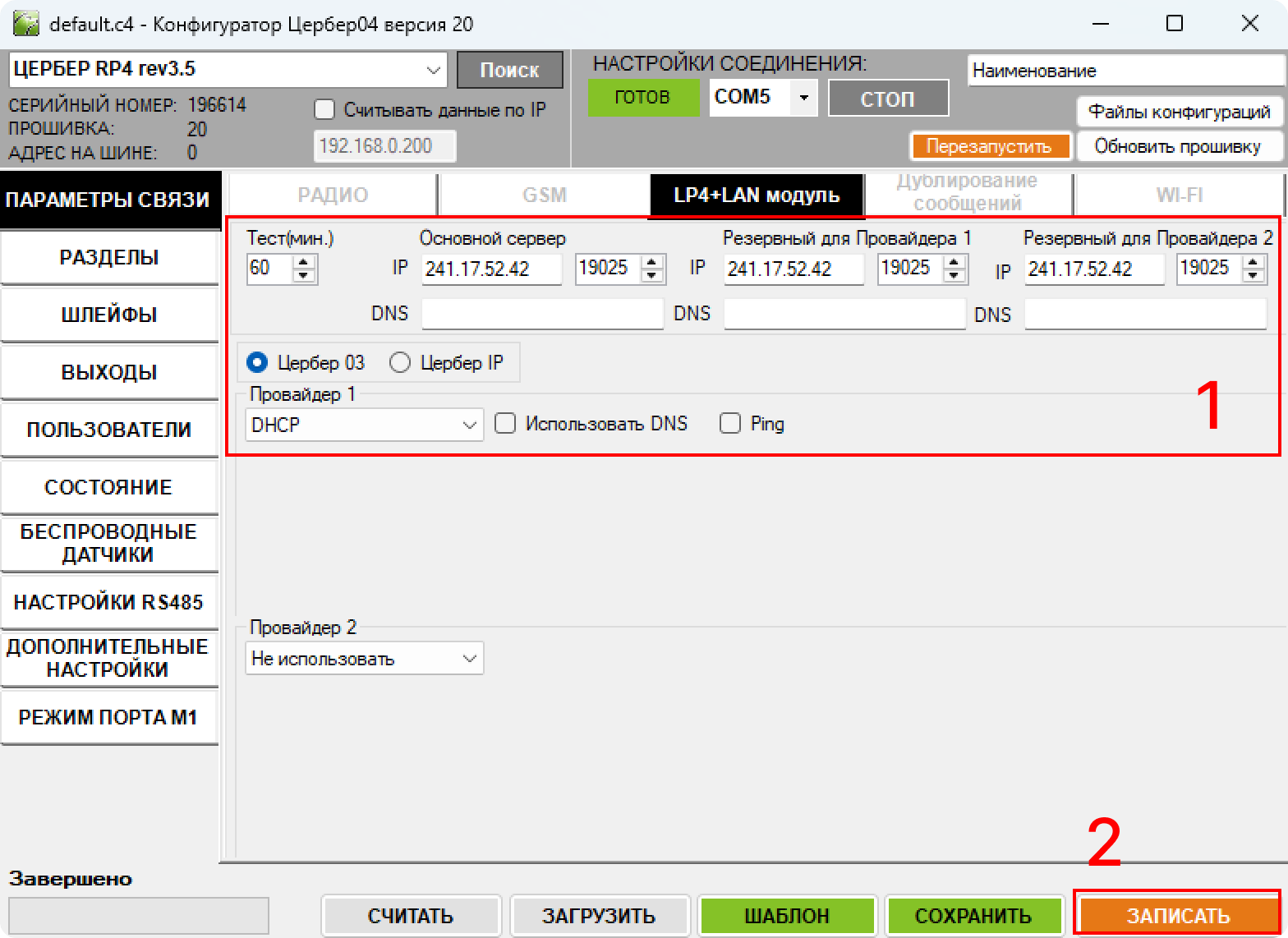

Если на объекте включен DHCP, то выберите режим DHCP.
Есть дополнительные опции, позволяющие включать и отключать доступность пингов, а также возможность указать DNS-серверы.
Нажмите кнопку Записать, чтобы записать в прибор изменения.
Отсоедините преобразователя RS-485/USB от прибора.
Если не отсоединить преобразователя RS-485/USB от прибора, то Цербер LAN может не выходить на связь с сервером ПЦН.
Модуль резервной связи Цербер LAN успешно подключен к охранно-пожарному прибору Цербер RP-4.
