Цербер GP-4 + Цербер LAN
Подключение и настройка модуля резервной связи Цербер LAN для работы с Цербер GP-4.
Подключение Цербер LAN к Цербер GP-4
Основным каналом связи в данном случае является GSM. Если доставка событий по GSM-каналу невозможна, доставка событий будет происходить через TCP/IP (Ethernet).
При работе через TCP/IP (Ethernet) прибор не будет ретранслировать события от других приборов радиосети, а будет доставлять только собственные события. При восстановлении основного канала связи прибор автоматически переключается на него. Дистанционное управление прибором можно осуществлять как через радио, так и через TCP/IP каналы связи.
Инструкция

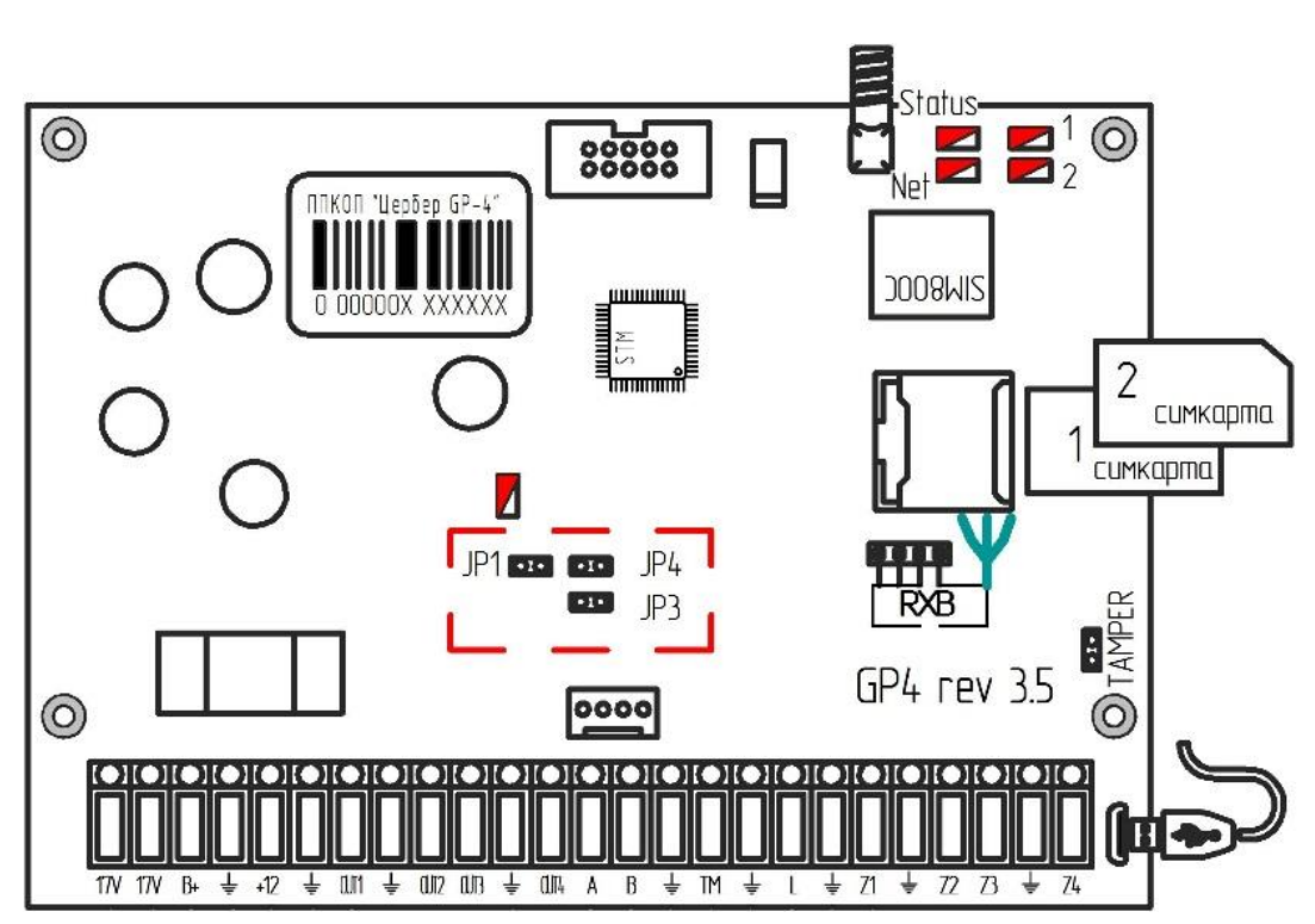

Установите перемычки согласования и питания интерфейса RS-485.
JP3 — перемычка согласования RS-485; JP1, JP4 — перемычки питания RS-485.

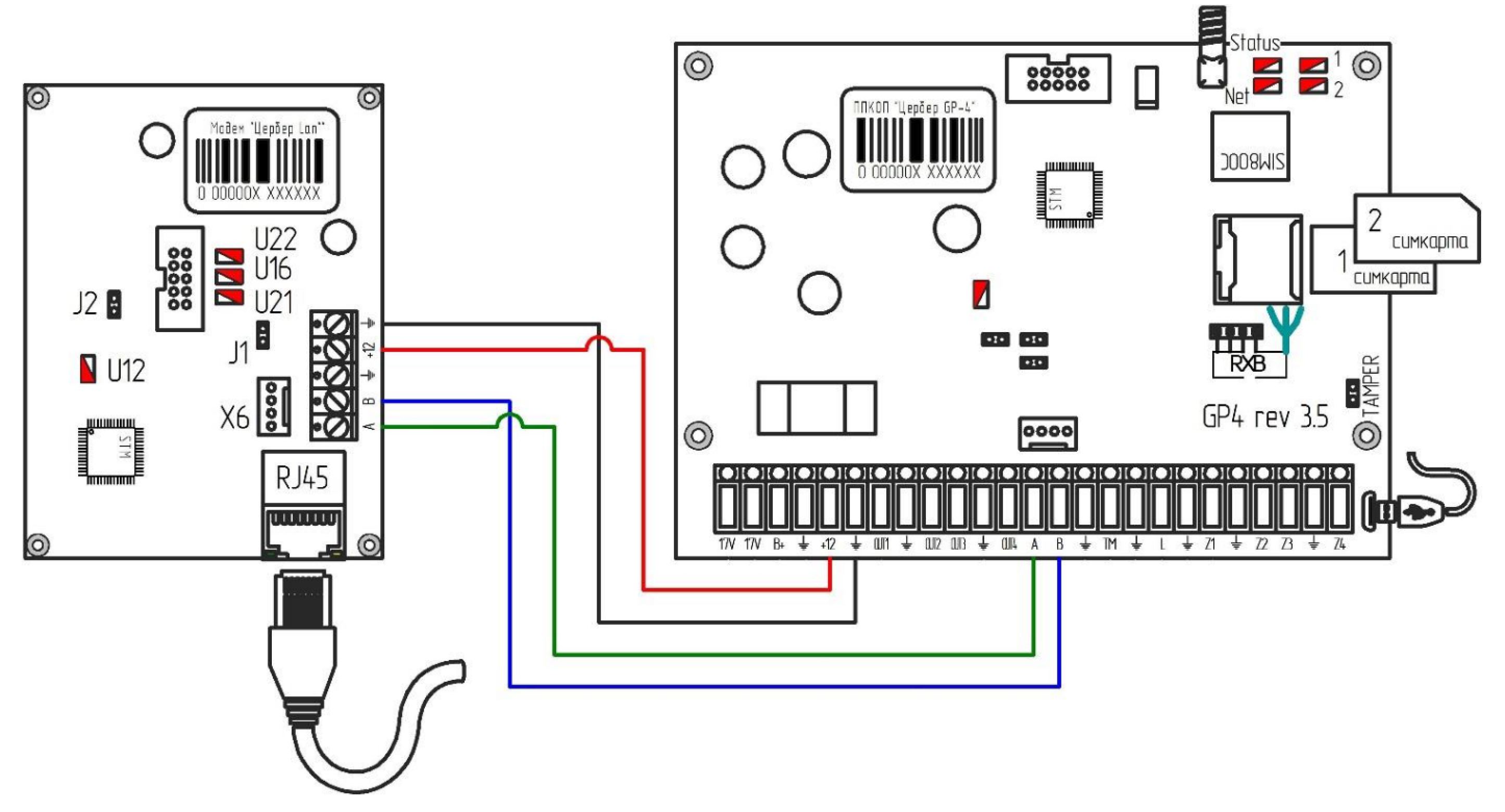

Подключите Цербер LAN к охранному прибору по интерфейсу RS-485 и подключите питание модуля к соответствующему выходу питания прибора.
Подключите Цербер GP-4 к ПК с помощью преобразователя RS-485/USB и запустите программу-конфигуратор prog_cerber04.exe.
Установите прибору нулевой 0 адрес на шине RS-485. В случае
если адрес прибора равен 0, то сразу перейдите к 8 шагу, иначе нажмите на
кнопку Поиск.

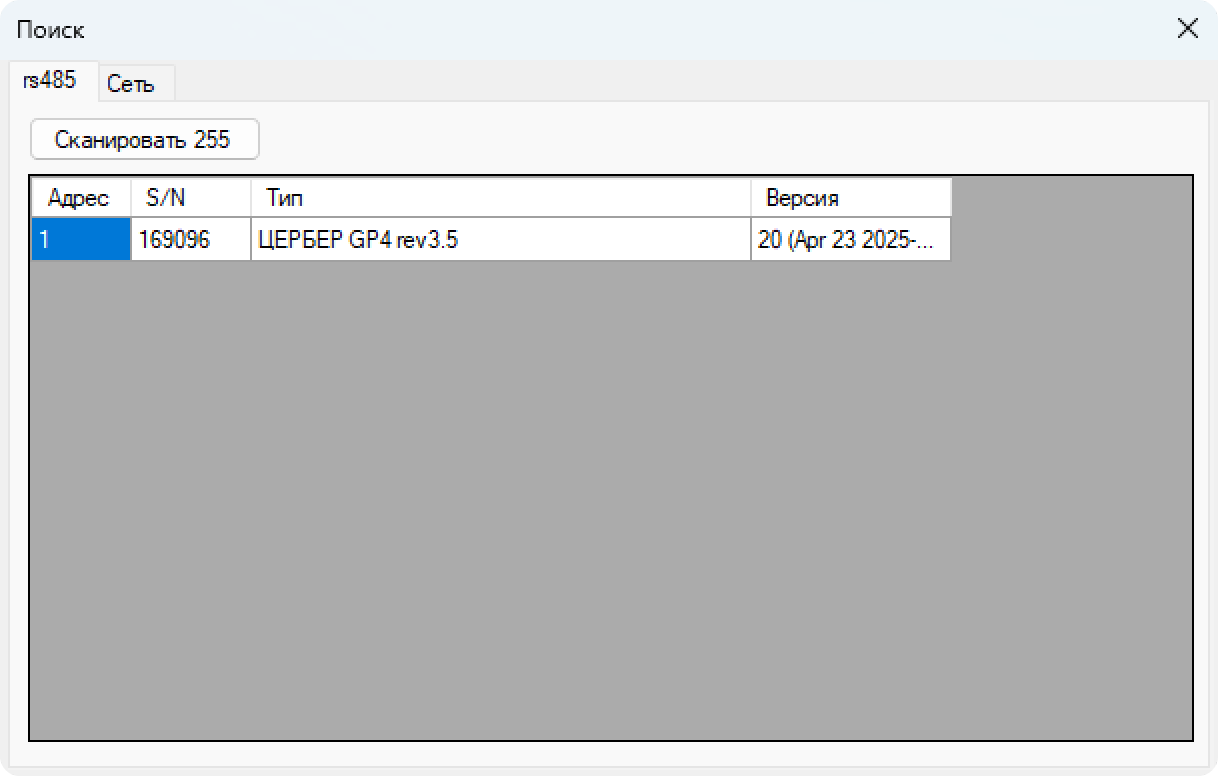

Нажмите кнопку Сканировать для поиска прибора подключенного к ПК.

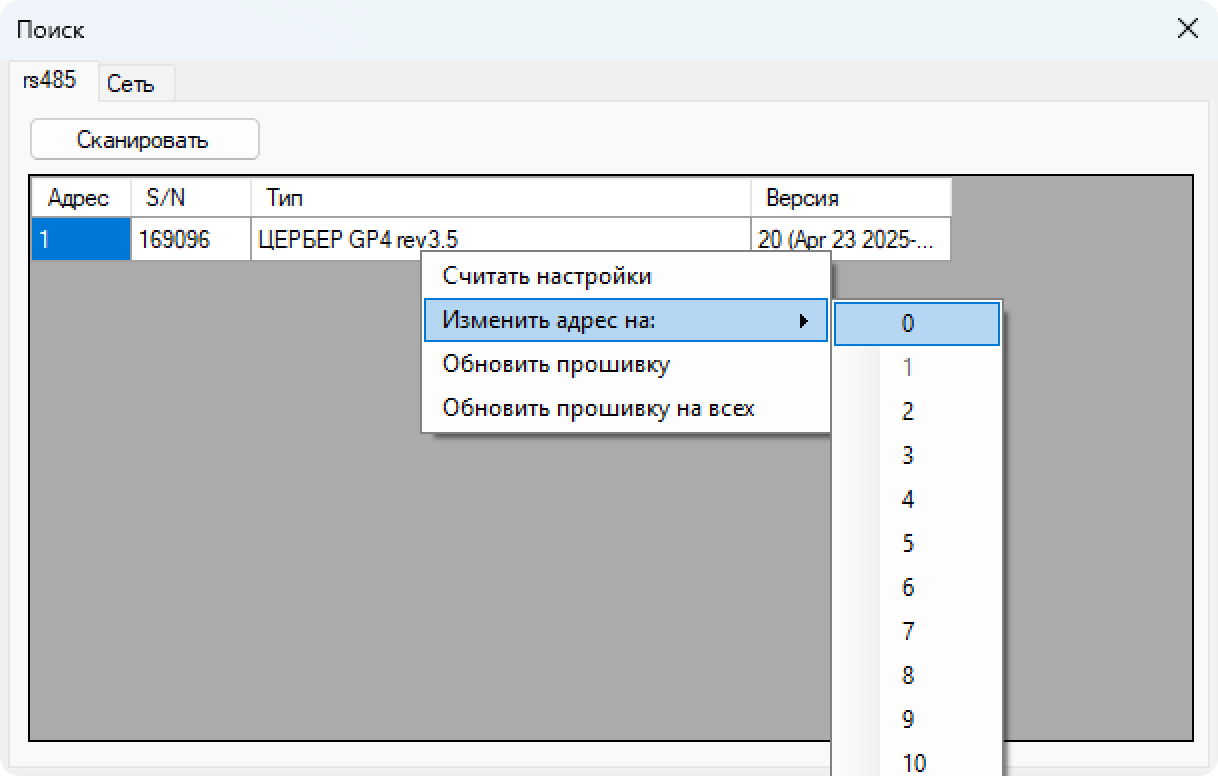

Нажмите ПКМ на название обнаруженного прибора и измените ему адрес на
0.

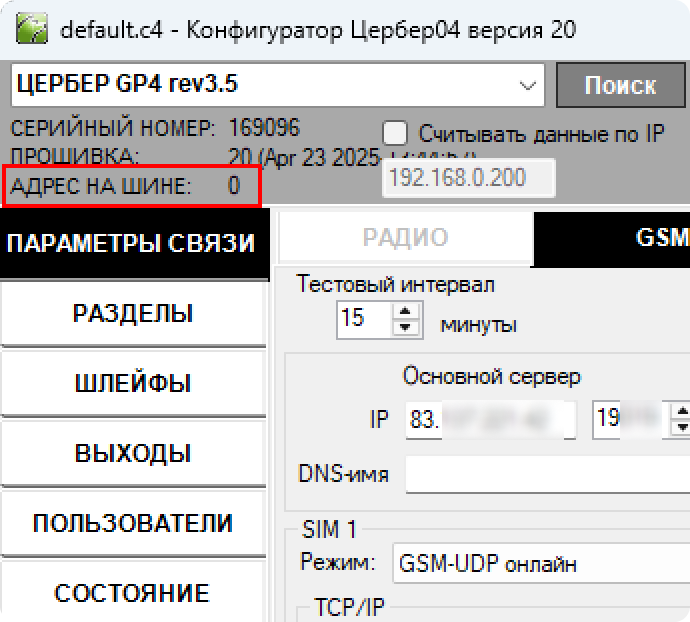

Выберите прибор двойным нажатием ЛКМ. Если адрес всё
ещё не равен 0, то заново нажмите кнопку Поиск, кнопку Сканировать и
выберите найденный прибор.

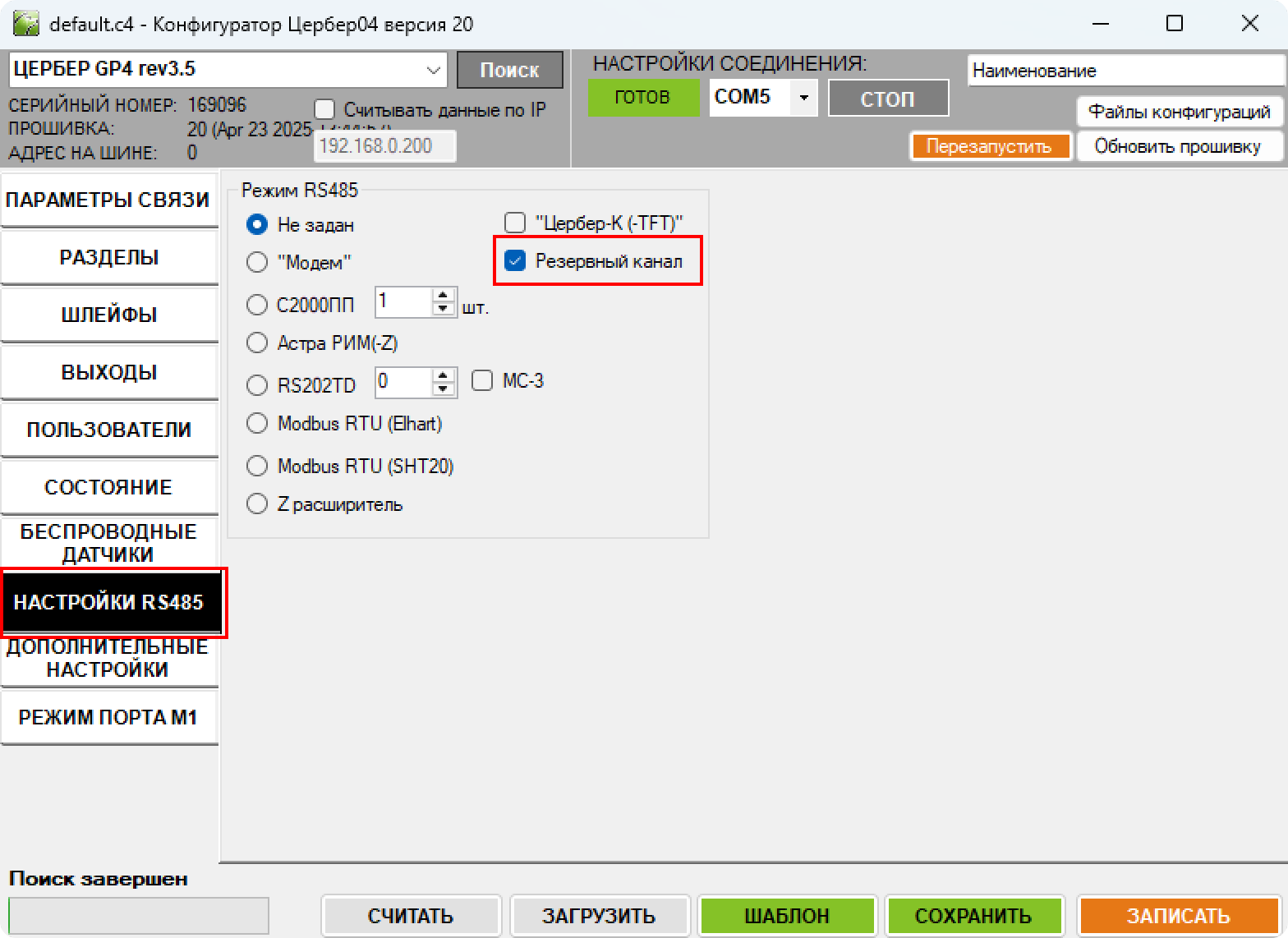

Перейдите во вкладку Настройки RS485 и включите параметр Резервный канал.
Настройте подключение Цербера LAN к серверу ПЦН.

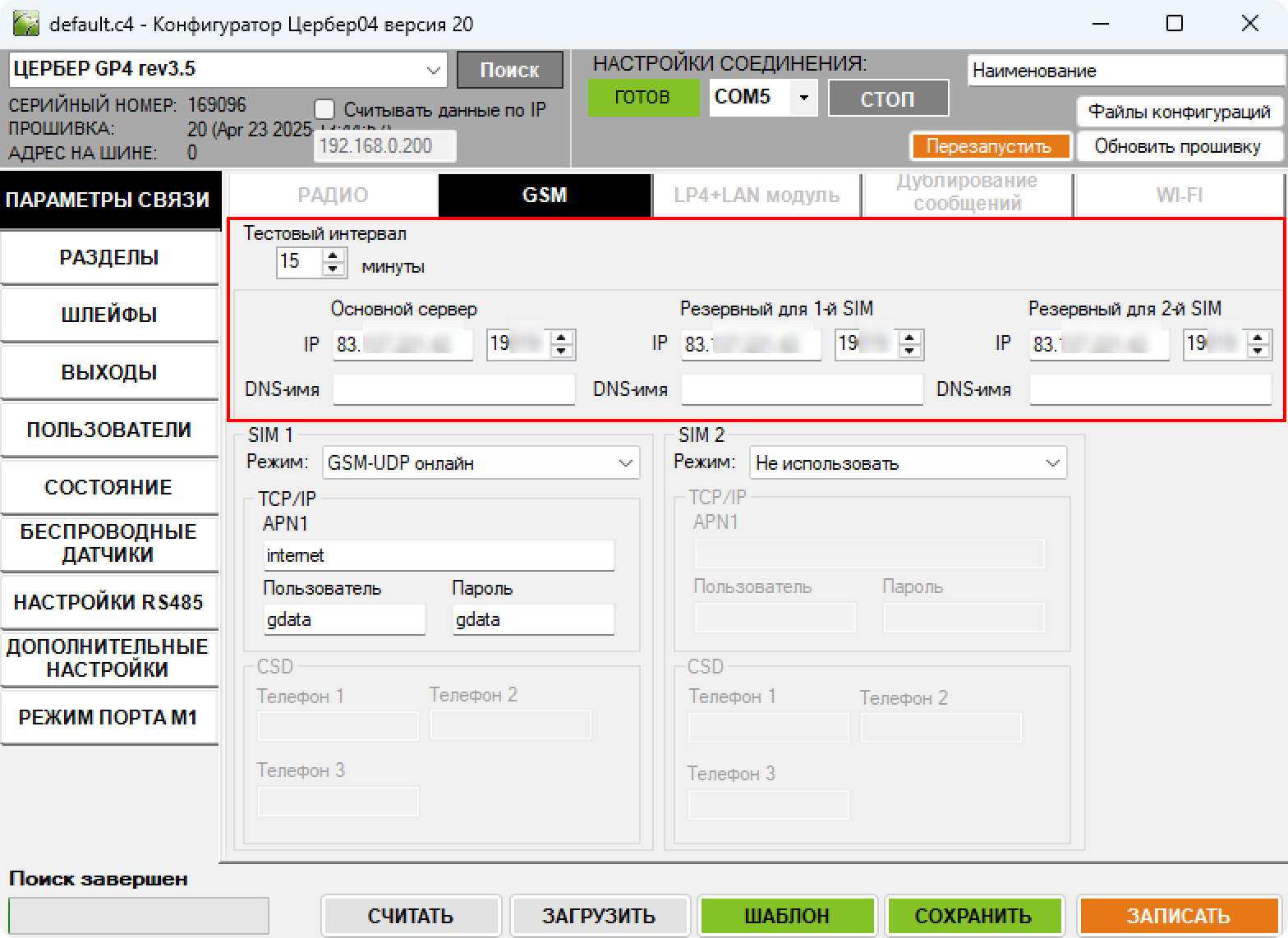

Для этого убедитесь, что во вкладке Параметры связи -> GSM настроены параметры связи с Цербера GP-4 с сервером ПЦН, так как Цербер LAN будет использовать их для связи с сервером ПЦН.
Если параметры во вкладка GSM не заполнены, то обязательно заполните их для корректной работы основного (GSM, Цербер GP-4) и резервного (Ethernet, Цербер LAN) каналов связи. Подробнее про вкладку GSM
Тестовый интервал будет использован только основным каналом связи (GSM, Цербер GP-4), так как между Цербер LAN и сервером ПЦН поддерживается постоянная связь после установления подключения. В случае нарушения связи с прибором в КПО Кобра 8 будет отображаться сообщение о неисправности:
- Подключение сетевого кабеля:
обрыв - код 1339, переустановка - 3339; - Исправность канала передачи:
неисправность - код 1337, переустановка - 3337.
Далее перейдите во вкладку Параметры связи -> LP4+LAN модуль. Укажите необходимые параметры Ethernet.
Узнайте включен ли DHCP в настройка роутера. Для этого подключите ПК к локальной сети объекта, есть ПК получил IP-адрес и имеет доступ в интернет, то DHCP включён, иначе — выключен. Либо спросите у системного администратора объекта.
Если на объекте отключен DHCP, то в блоке Провайдер N выберите режим Статический IP и заполните необходимые поля, значения которых необходимо узнать у системного администратора объекта.
IP адрес — IP-адрес прибора в локальной сети (произвольный свободный локальный IP).
Шлюз — IP-адрес маршрутизатора сети (IP-адрес роутера или ПК с КПО Кобра 8, к которому напрямую подключается прибор).
Маска подсети — маска Ethernet-сети, к которой подключён преобразователь.

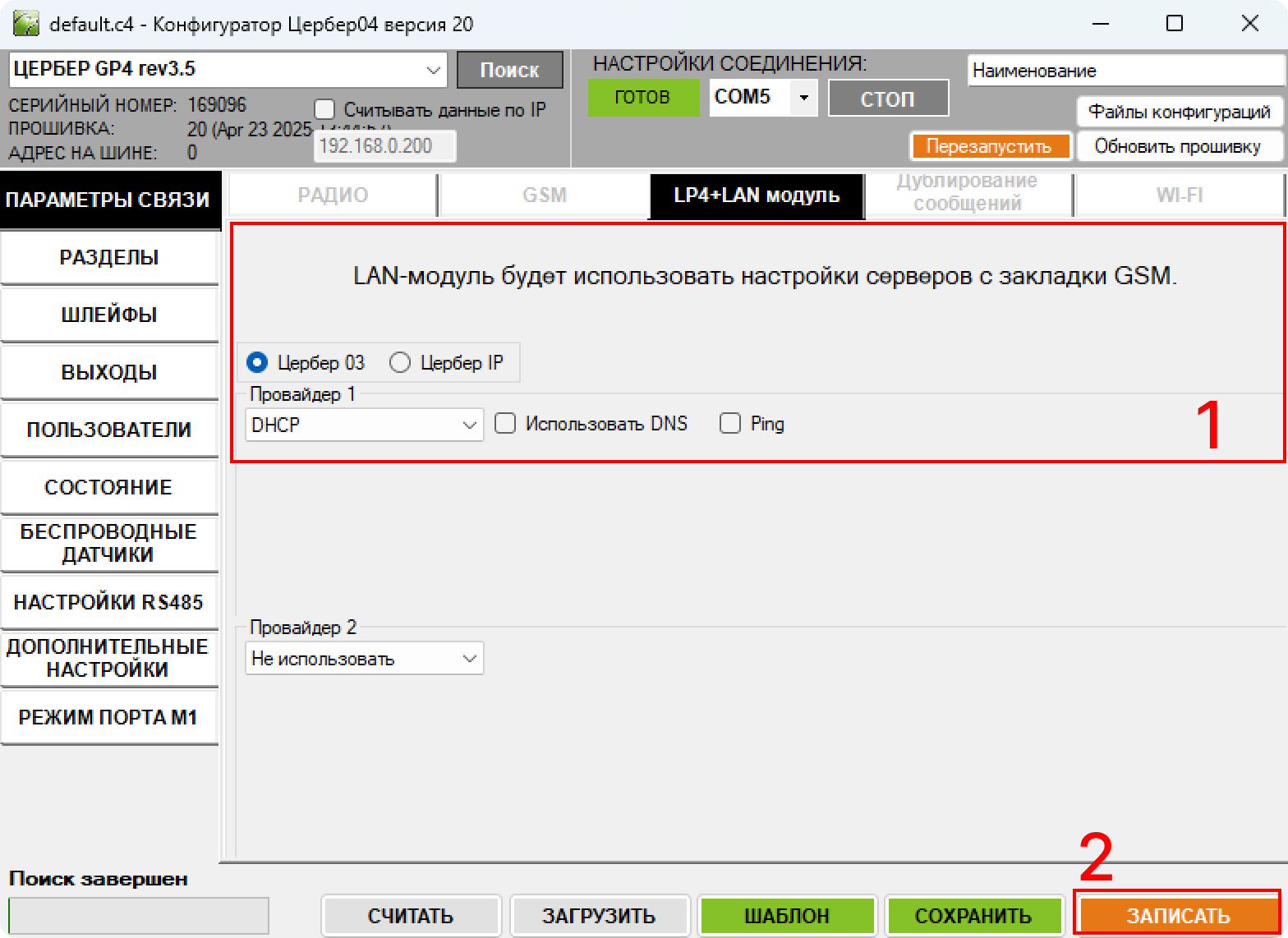

Если на объекте включен DHCP, то выберите режим DHCP.
Есть дополнительные опции, позволяющие включать и отключать доступность пингов, а также возможность указать DNS-серверы.
Нажмите кнопку Записать, чтобы записать в прибор изменения.
Отсоединить преобразователя RS-485/USB от прибора.
Если не отсоедините преобразователя RS-485/USB от прибора, то Цербер LAN может не выходить на связь с сервером ПЦН.
Модуль резервной связи Цербер LAN успешно подключен к охранно-пожарному прибору Цербер GP-4.
