Установите перемычки питания интерфейса RS-485.

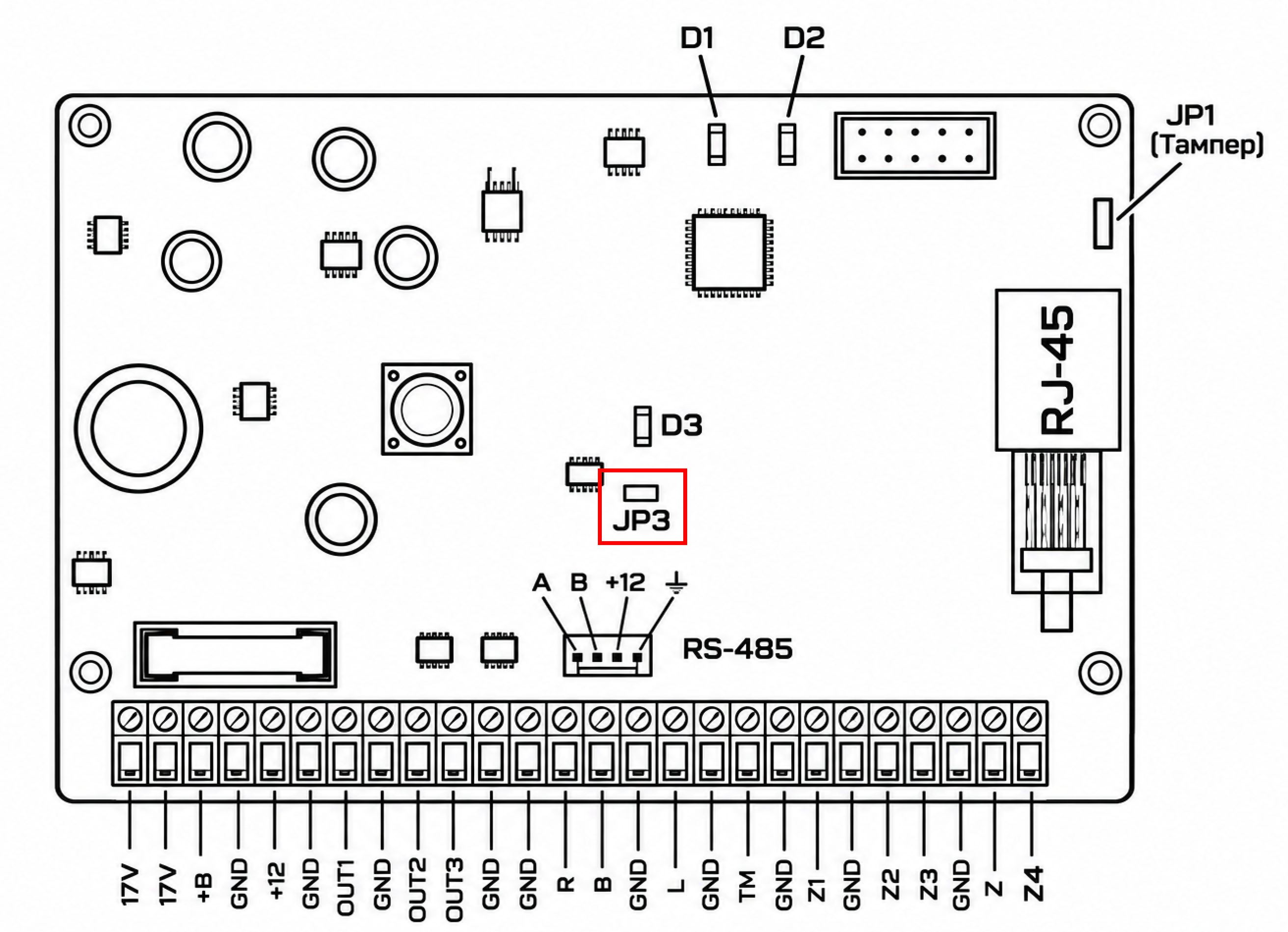

JP301 (JP3) — перемычки питания RS-485.

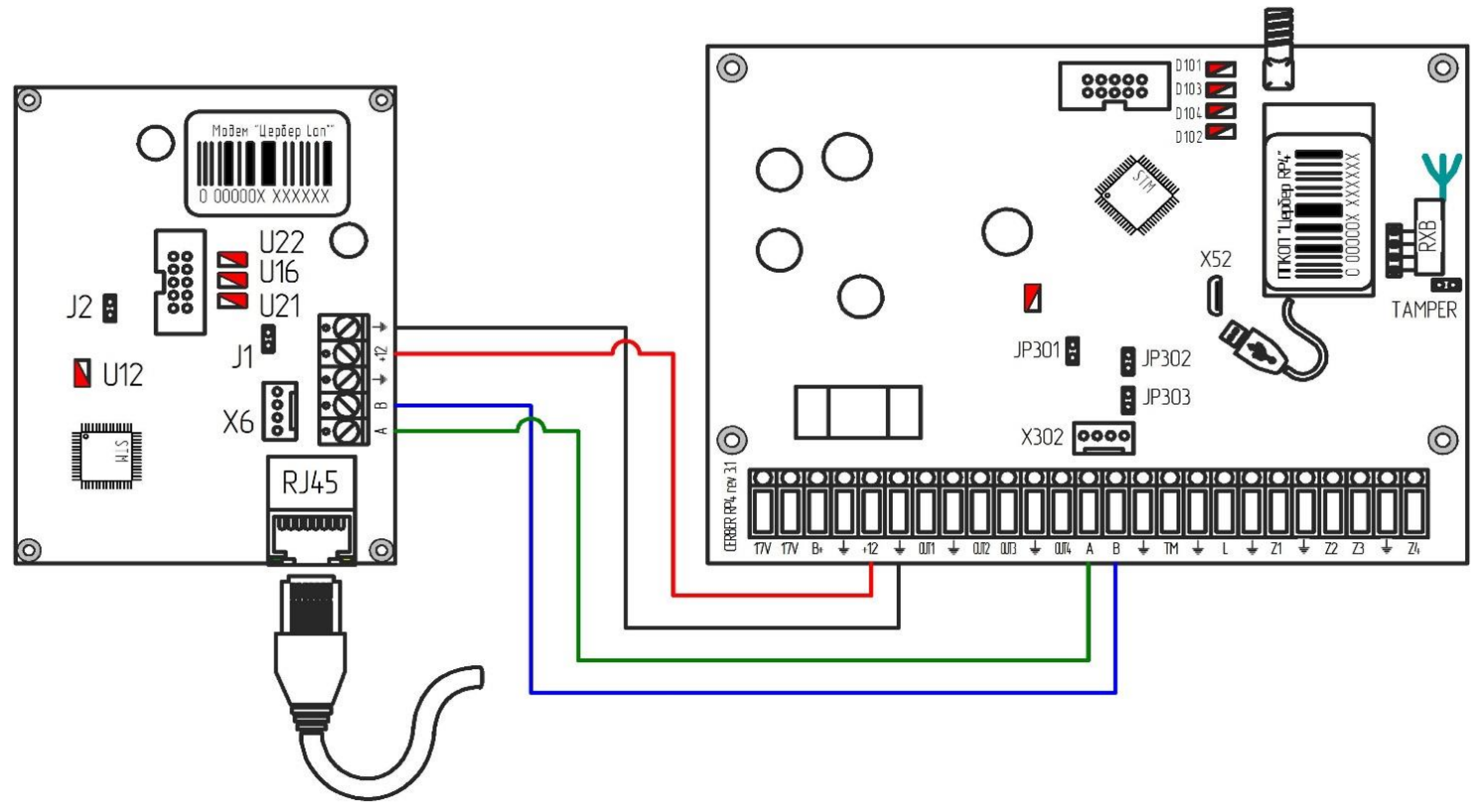

Подключите Цербер LAN к охранному прибору по интерфейсу RS-485 и подключите питание модуля к соответствующему выходу питания прибора.

Подключите Цербер LP-4 к ПК с помощью преобразователя RS-485/USB и запустите программу-конфигуратор prog_cerber04.exe.

Установите прибору нулевой 0 адрес на шине RS-485. В случае если адрес прибора равен 0, то сразу перейдите к 8 шагу, иначе нажмите на кнопку Поиск.

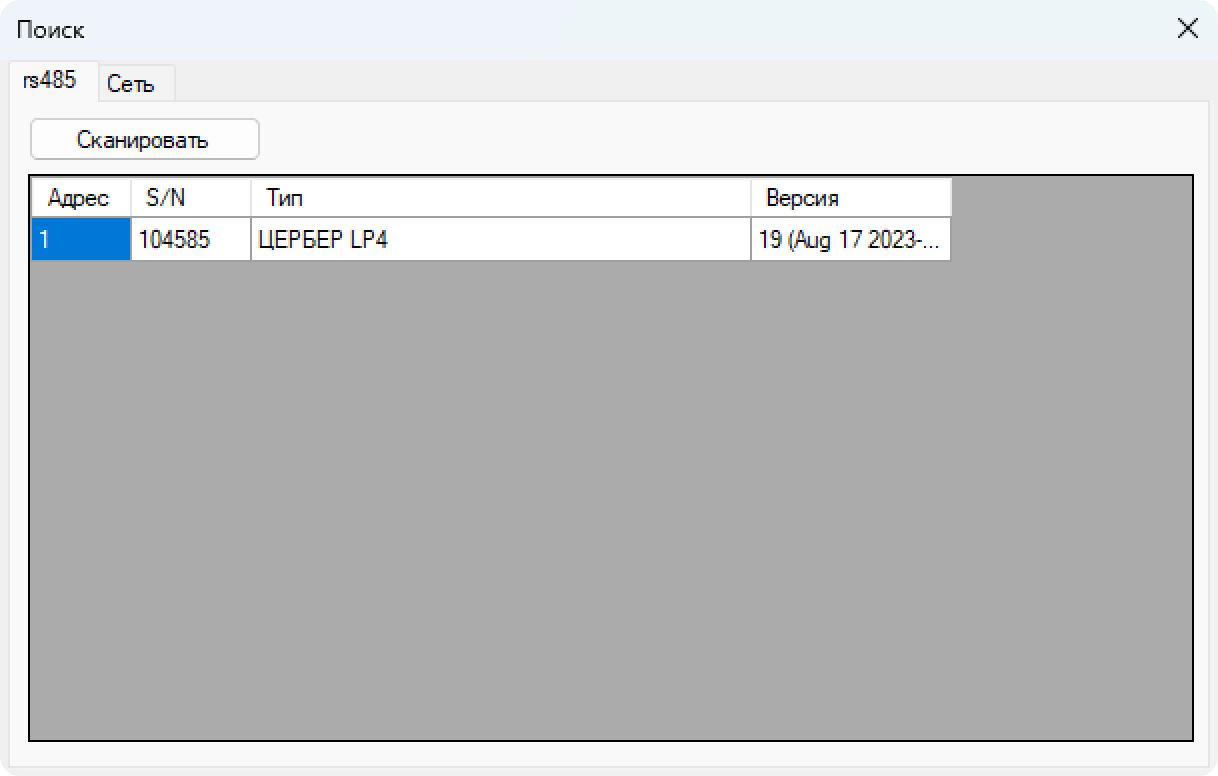

Нажмите кнопку Сканировать для поиска прибора подключенного к ПК.

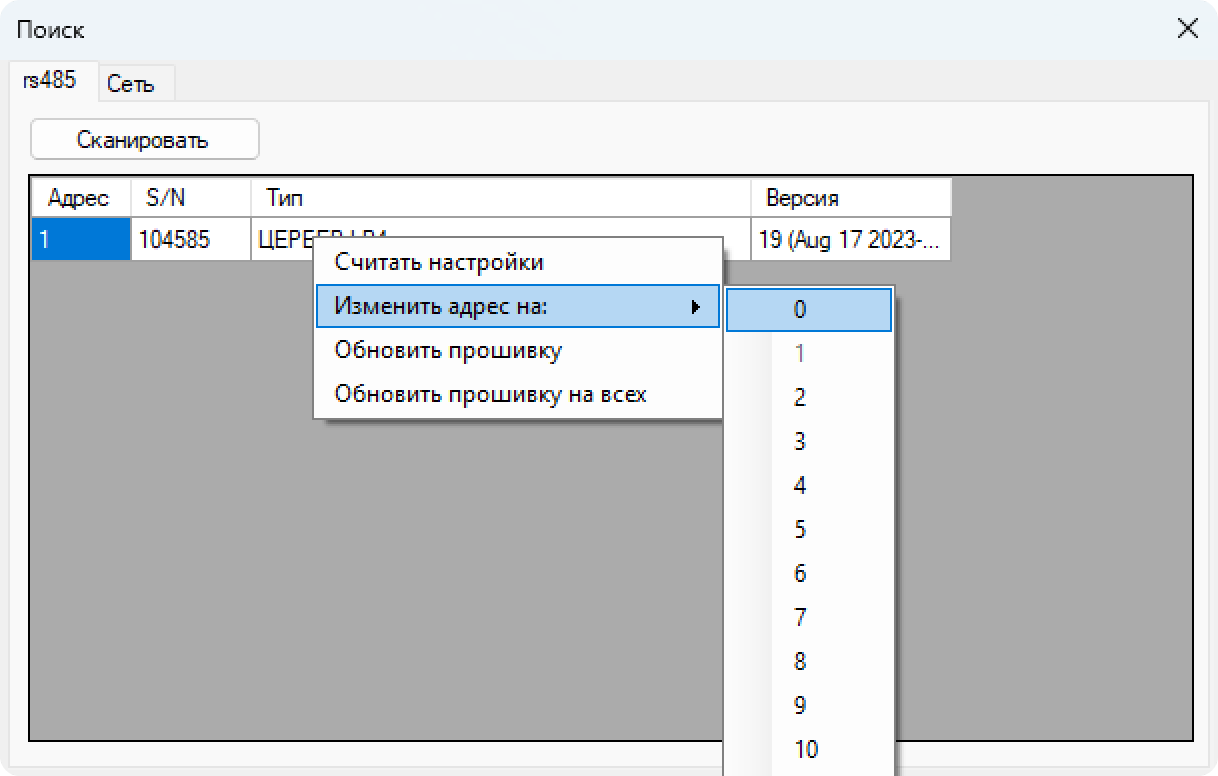

Нажмите ПКМ на название обнаруженного прибора и измените ему адрес на 0.

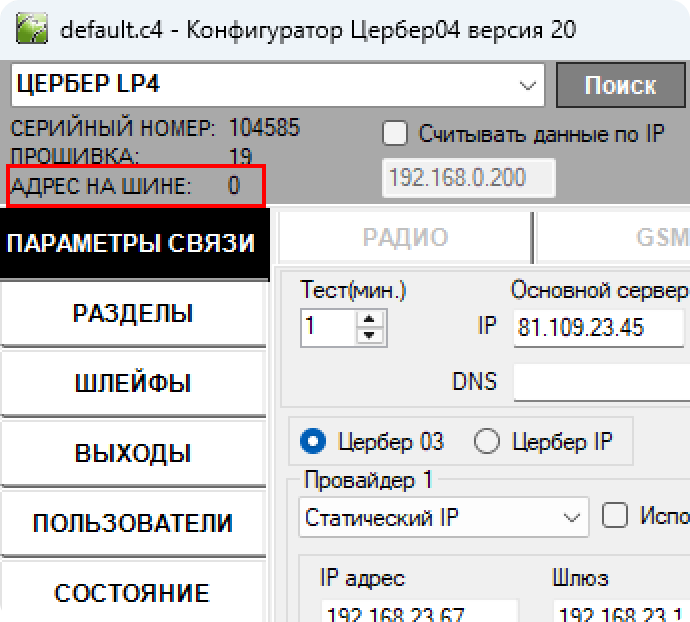

Выберите прибор двойным нажатием ЛКМ. Если адрес всё ещё не равен 0, то заново нажмите кнопку Поиск, кнопку Сканировать и выберите найденный прибор.

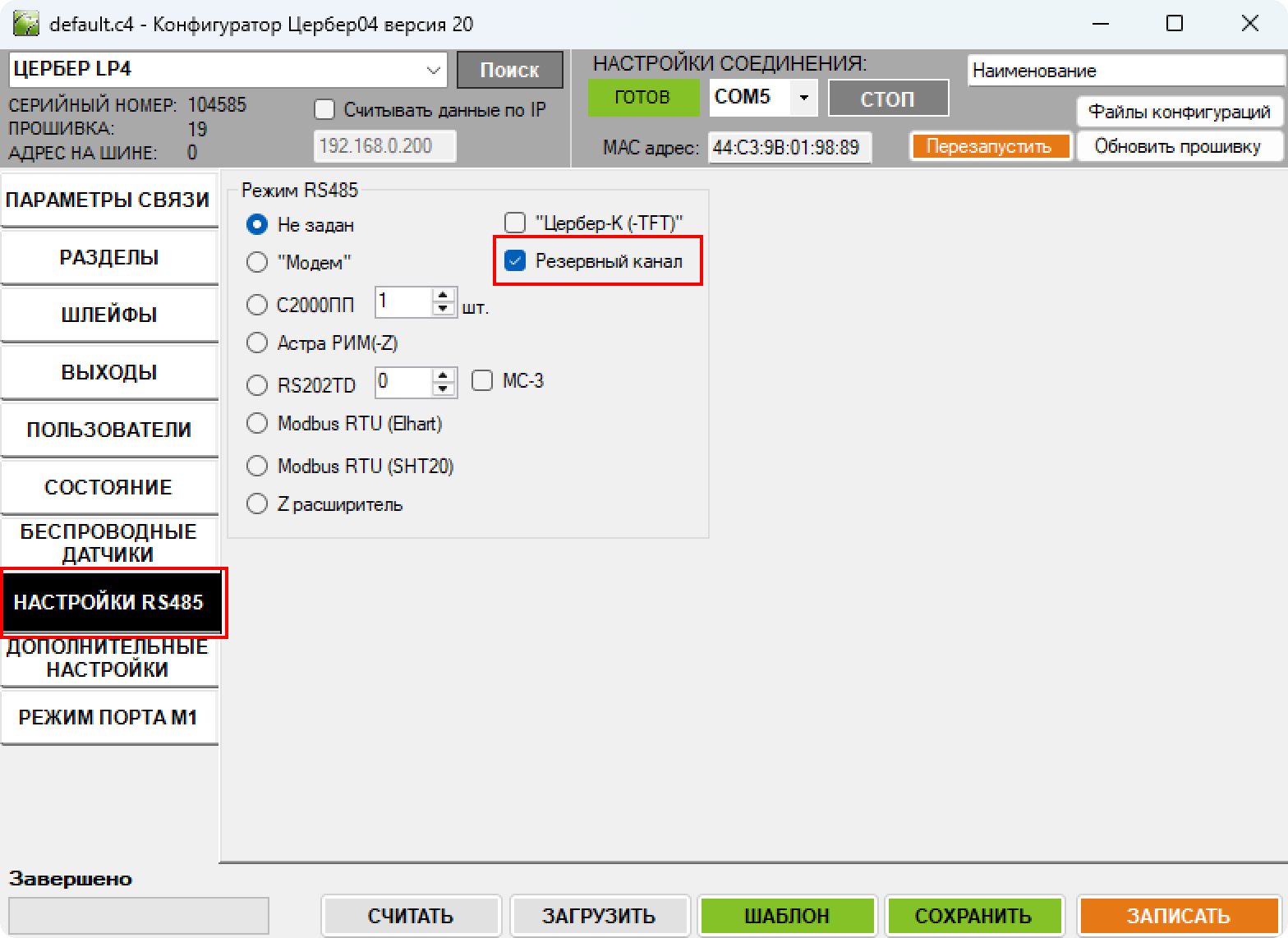

Перейдите во вкладку Настройки RS485 и включите параметр Резервный канал.

Настройте подключение Цербера LAN к серверу ПЦН.

Цербер LAN использует те же параметры связи с сервером ПЦН на той же вкладке что и Цербер LP-4.

Перейдите во вкладку Параметры связи -> LP4+LAN модуль. Если параметры связи были не заполнены при настройке Цербера LP-4, то необходимо их указать.

Тестовый интервал не требует настройки, так как поддерживается постоянная связь между сервером и LAN-модулем после установления подключения. В случае нарушения связи с прибором в КПО Кобра 8 будет отображаться сообщение о неисправности:

• Подключение сетевого кабеля: обрыв - код 1339, переустановка - 3339;
• Исправность канала передачи: неисправность - код 1337, переустановка - 3337.

Основной сервер — IP-адрес, на который будут уходить сообщения с прибора. Он должен соответствовать внешнему белому IP-адресу пультового ПК, например, 241.17.52.42.

DNS-имя — в данном поле можно указать доменное имя для отправки сообщений на сервер сообщений.

Порт — открытый порт входящих интернет-сообщений, настроенный в драйвере Цербер.

Резервный для Провайдера N — поля для ввода резервных IP-адресов для первой и второй провайдера соответственно, которые доступны на пультовом ПК. Они могут быть одинаковыми для обеих провайдеров или остаться пустыми при отсутствии резервного IP-адреса.

Узнайте включен ли DHCP в настройка роутера. Для этого подключите ПК к локальной сети объекта, есть ПК получил IP-адрес и имеет доступ в интернет, то DHCP включён, иначе — выключен. Либо спросите у системного администратора объекта.

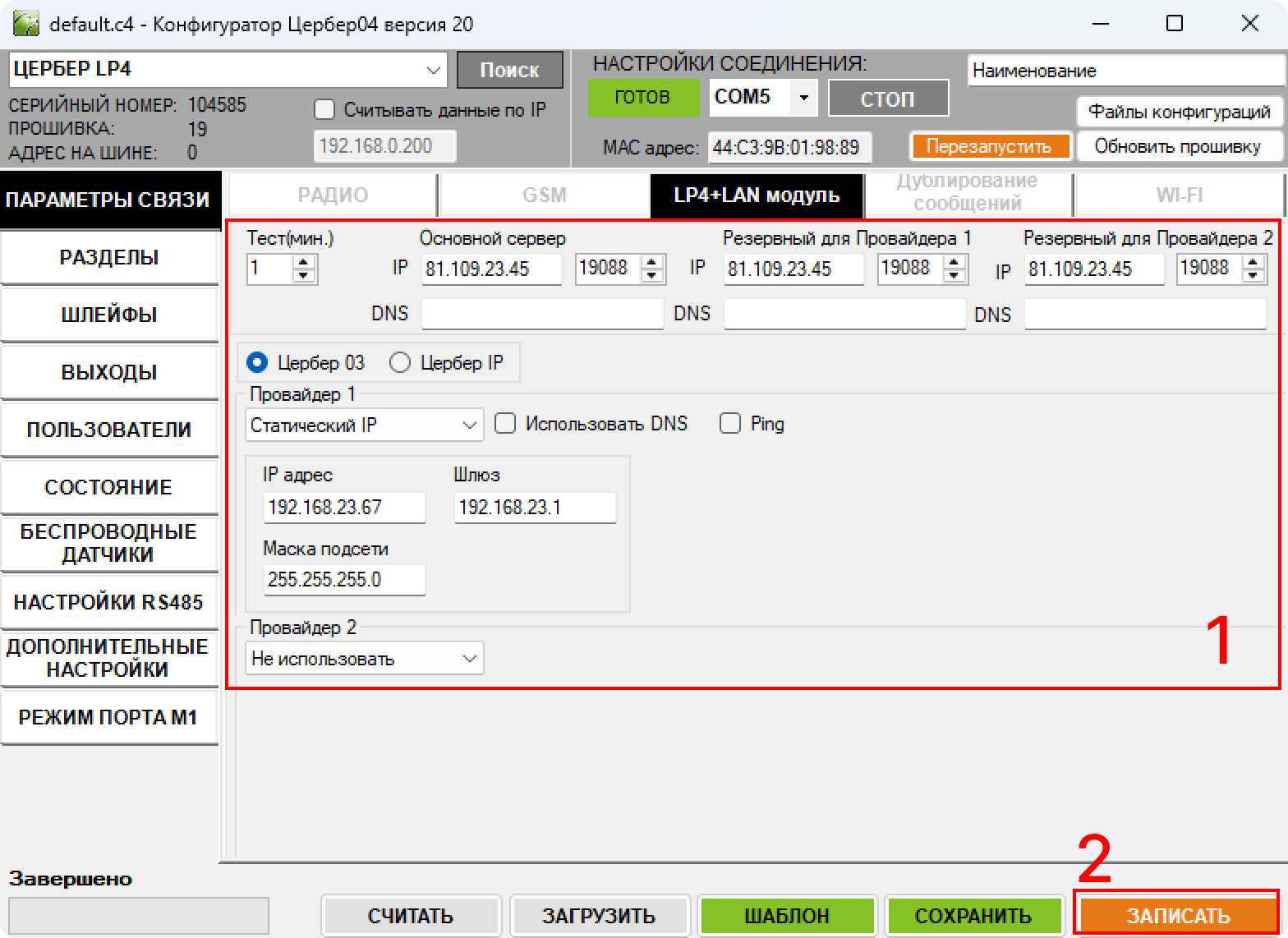

Если на объекте отключен DHCP, то в блоке Провайдер N выберите режим Статический IP и заполните необходимые поля, значения которых необходимо узнать у системного администратора объекта.

IP адрес — IP-адрес прибора в локальной сети (произвольный свободный локальный IP).

Шлюз — IP-адрес маршрутизатора сети (IP-адрес роутера или ПК с КПО Кобра 8, к которому напрямую подключается прибор).

Маска подсети — маска Ethernet-сети, к которой подключён преобразователь.

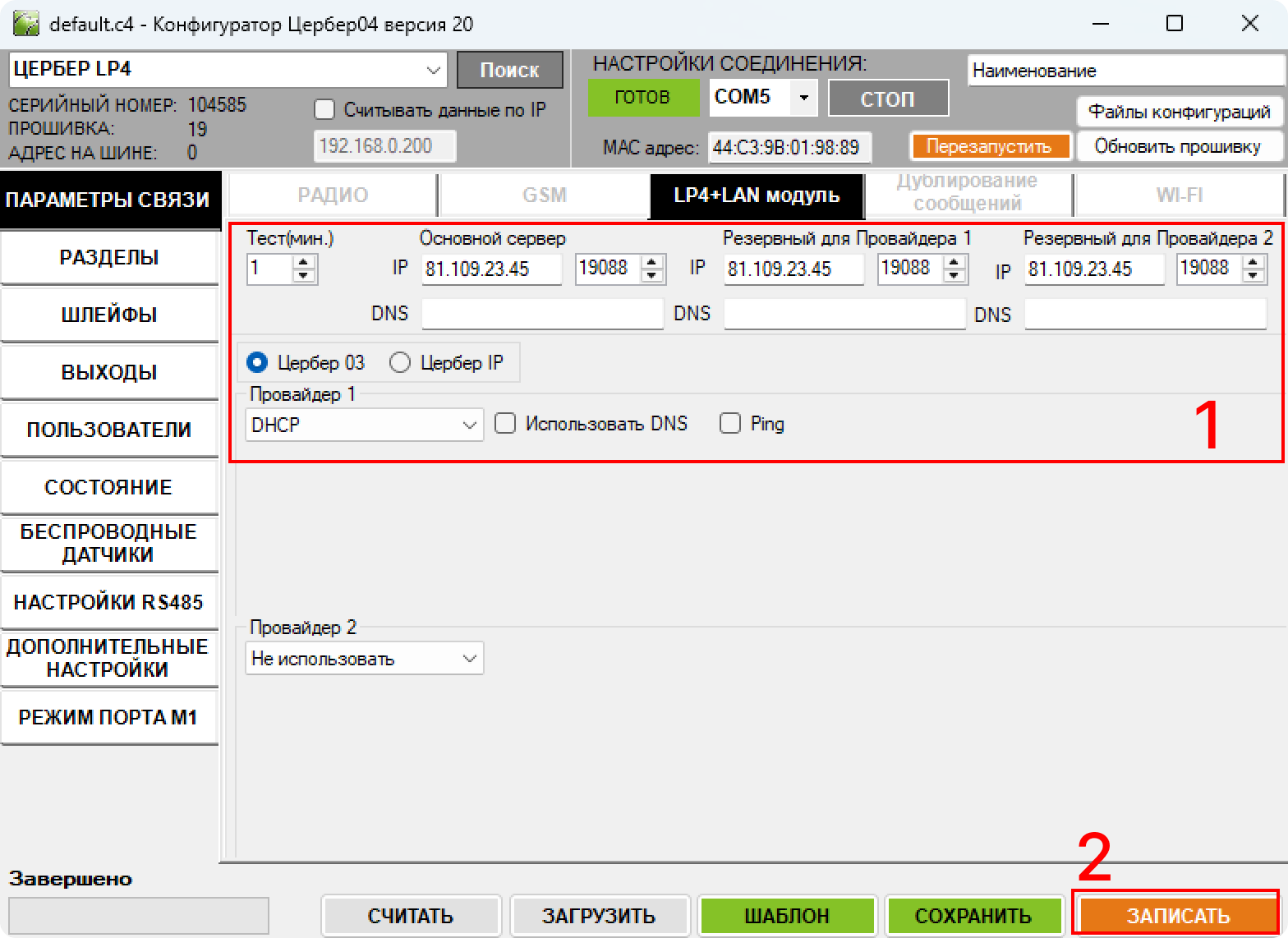

Если на объекте включен DHCP, то выберите режим DHCP.

Есть дополнительные опции, позволяющие включать и отключать доступность пингов, а также возможность указать DNS-серверы.

Нажмите кнопку Записать, чтобы записать в прибор изменения.

Отсоедините преобразователя RS-485/USB от прибора.
