Модуль резервной связи Цербер LAN для передачи событий по сети Ethernet
Цербер LAN
Цербер LAN — резервный модуль связи с интерфейсом Ethernet, предназначенный для передачи сообщений от ППКОП линейки Цербер по сетям TCP/IP (Ethernet). Модуль обеспечивает охранно-пожарные приборы линейки Цербер резервным каналом связи.
В случае невозможности доставки событий по основному каналу связи (GSM, радио), прибор использует резервный канал TCP/IP (Ethernet).
При восстановлении основного канала связи прибор автоматически переключается на него. Дистанционное управление прибором можно осуществлять как через основной, так и через резервный канал связи.

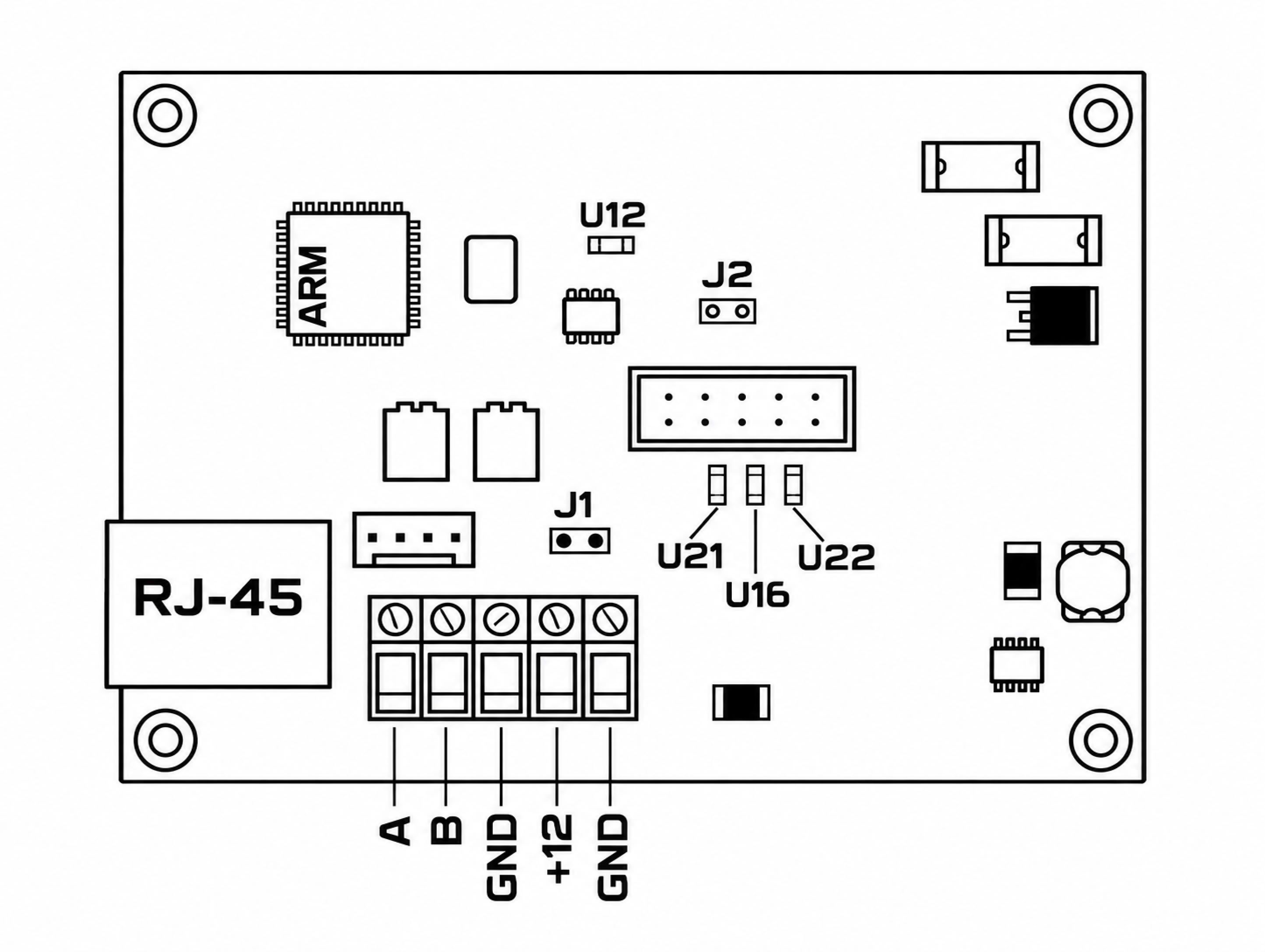

Схема
Инструкции по подключению
Инструкции по подключению Цербер LAN с охранно-пожарными приборами:
- Цербер GP-4 + Цербер LAN
- Цербер RP-4 + Цербер LAN
- Цербер LP-4 + Цербер LAN
- Цербер GSM + Цербер LAN
- Цербер 03 + Цербер LAN
Совместимость
Цербер LAN можно использовать с приборами:
- Цербер GSM
- Цербер 03
- Цербер GP-4
- Цербер RP-4
- Цербер LP-4
Технические характеристики
- Напряжение 12–14 В;
- Габаритные размеры — 70X92 мм.
Светодиодные индикаторы
| Индикатор | Описание |
|---|---|
| U22 | Индикатор питания + индикатор подключения к сети RS-485 |
| U16 | Индикатор связи с ПЦН |
| U21 | Индикатор активного соединения |
| U12 | Индикатор обмена данными по интерфейсу RS-485 |
Описание клемм
| Клемма | Описание |
|---|---|
| +12В | Выход питания |
| GND | Общий минус |
| A, B | Линия связи с ППКОП (RS-485) |
Описание перемычек
| Индикатор | Описание |
|---|---|
| J1 | Терминирующий резистор |
| J2 | Технологическая перемычка (НЕ НАДЕВАТЬ!) |
