Цербер 03 + Цербер LAN
Подключение и настройка модуля резервной связи Цербер LAN для работы с Цербер 03.
Подключение Цербер LAN к Цербер 03
Основным каналом связи в данном случае является радиоканал. Если доставка событий по радиоканалу невозможна, доставка событий будет происходить через TCP/IP (Ethernet).
При работе через TCP/IP (Ethernet) прибор не будет ретранслировать события от других приборов радиосети, а будет доставлять только собственные события. При восстановлении основного канала связи прибор автоматически переключается на него. Дистанционное управление прибором можно осуществлять как через радио, так и через TCP/IP каналы связи.
Инструкция
Подключите Цербер LAN к охранному прибору по интерфейсу RS-485 и подключите питание модуля к соответствующему выходу питания прибора.
Подключите Цербер 03 к ПК с помощью преобразователя RS-485/USB и запустите программу-конфигуратор panel.exe.

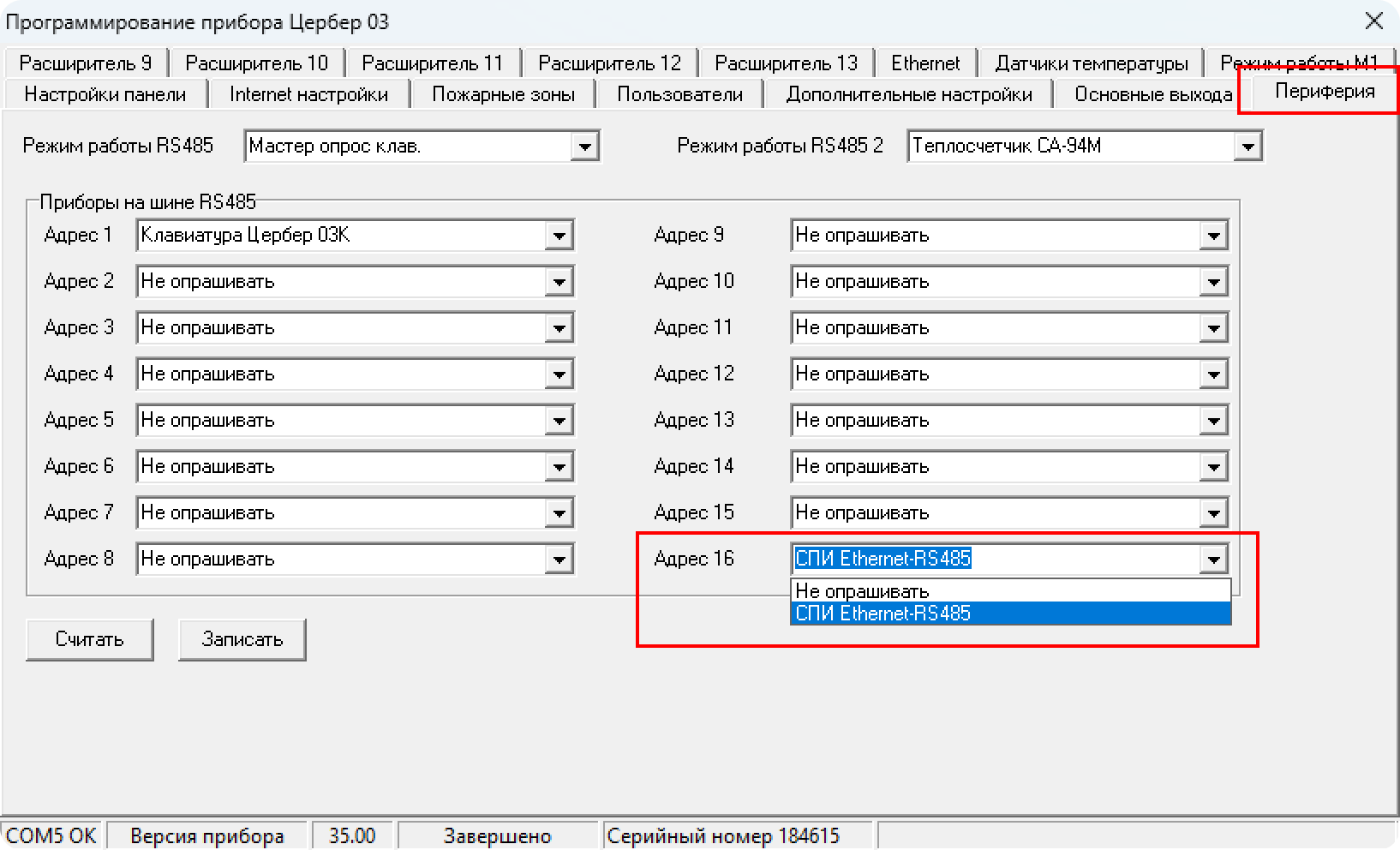

Перейдите во вкладку Периферия и выберите по 16 адресу опрос устройства СПИ Ethernet-RS485, чтобы появилась вкладка Ethernet для настройки Цербера LAN.
Настройте подключение Цербера LAN к серверу ПЦН.
Для этого перейдите в появившуюся вкладку Ethernet. Укажите необходимые параметры Ethernet.
Заполните необходимые параметры в блоке Сервер сообщений:
IP адрес — IP-адрес, на который будут уходить сообщения с прибора. Он должен соответствовать внешнему белому IP-адресу пультового ПК, например, 241.17.52.42.
Имя адрес — в данном поле можно указать доменное имя для отправки сообщений на сервер сообщений.
Порт — открытый порт входящих интернет-сообщений, настроенный в драйвере Цербер.
Тестовый интервал не требует настройки, так как поддерживается постоянная связь между сервером и LAN-модулем после установления подключения. В случае нарушения связи с прибором в КПО Кобра 8 будет отображаться сообщение о неисправности:
- Подключение сетевого кабеля:
обрыв - код 1339, переустановка - 3339; - Исправность канала передачи:
неисправность - код 1337, переустановка - 3337.
Сервер для Провайдера N — поля для ввода резервных IP-адресов для первой и второй провайдера соответственно, которые доступны на пультовом ПК. Они могут быть одинаковыми для обеих провайдеров или остаться пустыми при отсутствии резервного IP-адреса.
Рекомендуется использовать не менее двух IP-адресов от разных провайдеров для повышения надёжности системы.
Заполните необходимые параметры в блоках Провайдер N:
Узнайте включен ли DHCP в настройка роутера. Для этого подключите ПК к локальной сети объекта, есть ПК получил IP-адрес и имеет доступ в интернет, то DHCP включён, иначе — выключен. Либо спросите у системного администратора объекта.

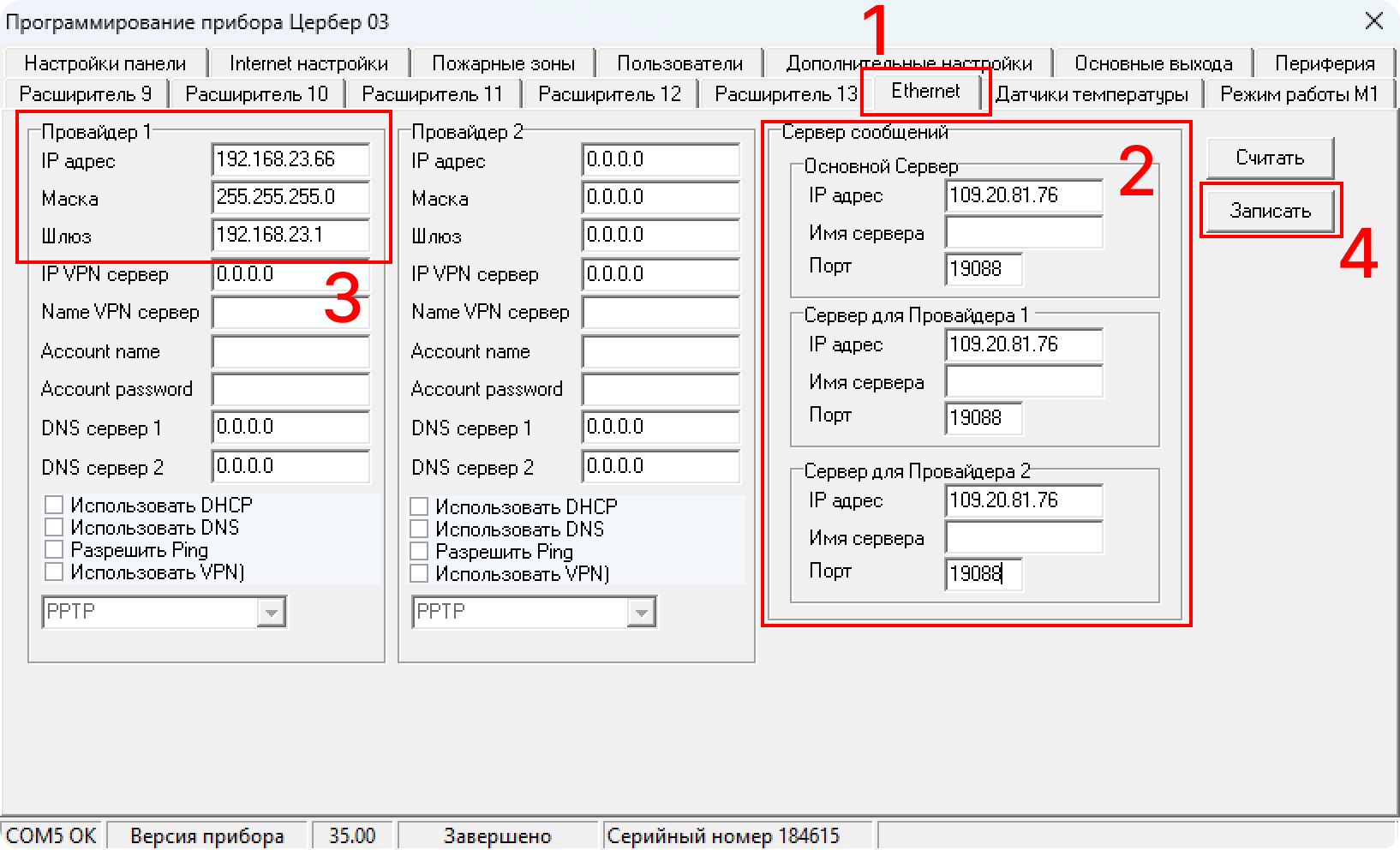

Если на объекте отключен DHCP, то в блоке Провайдер N выберите режим НЕ ставьте галочки на против Использовать DHCP и заполните необходимые поля, значения которых необходимо узнать у системного администратора объекта.
IP адрес — IP-адрес прибора в локальной сети (произвольный свободный локальный IP).
Маска — маска Ethernet-сети, к которой подключён преобразователь.
Шлюз — IP-адрес маршрутизатора сети (IP-адрес роутера или ПК с КПО Кобра 8, к которому напрямую подключается прибор).

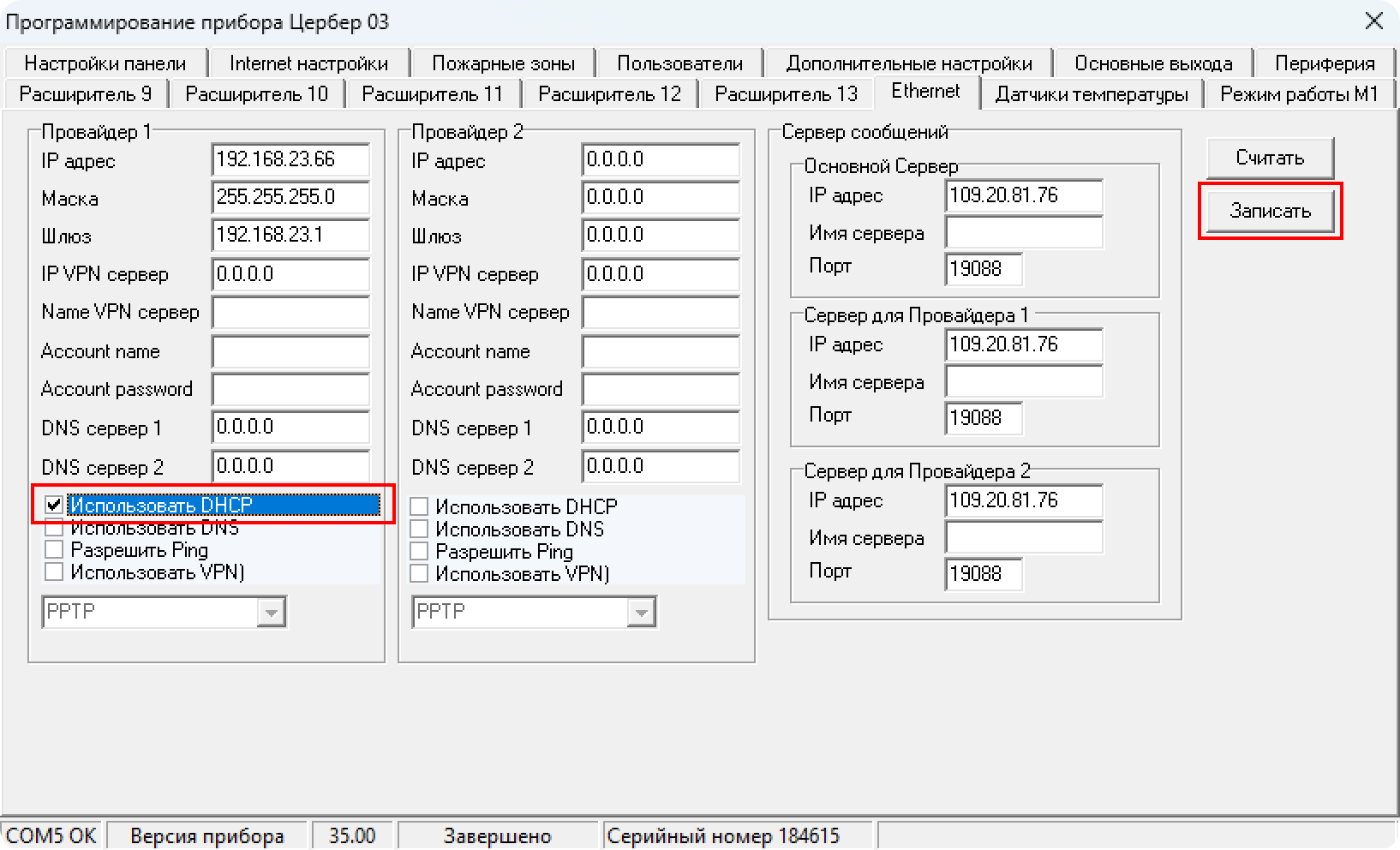

Если на объекте включен DHCP, то выберите режим DHCP (Использовать DHCP).
Есть дополнительные опции, позволяющие включать и отключать доступность пингов (Разрешить Ping), а также возможность указать DNS-серверы (Использовать DNS).
Нажмите кнопку Записать, чтобы записать в прибор изменения.
Отсоедините преобразователя RS-485/USB от прибора.
Если не отсоединить преобразователя RS-485/USB от прибора, то Цербер LAN может не выходить на связь с сервером ПЦН.
Модуль резервной связи Цербер LAN успешно подключен к охранно-пожарному прибору Цербер 03.
