Распакуйте прибор. Убедитесь в его целостности и проверьте комплектацию.

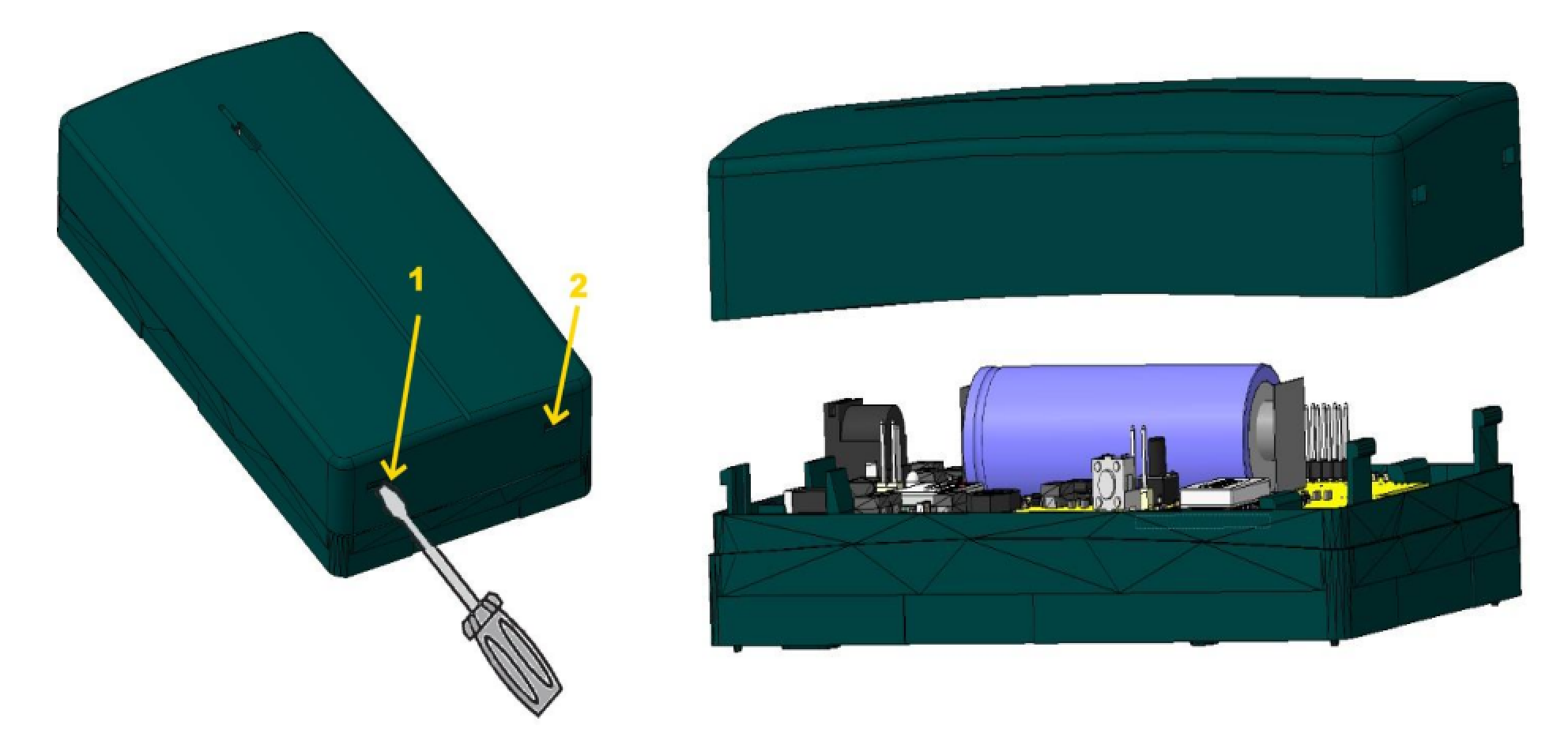

При помощи отвертки откройте крышку прибора.

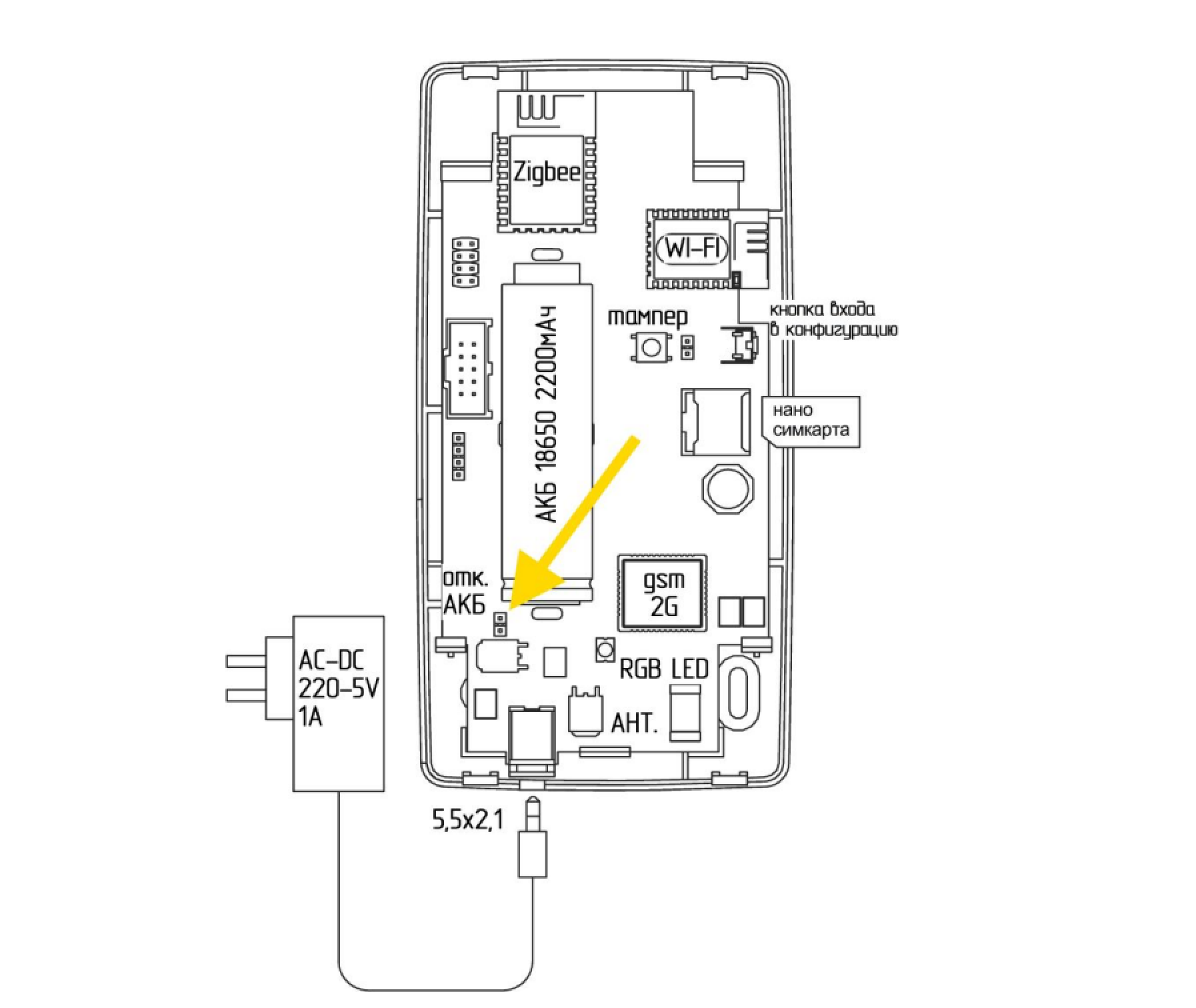

Установите перемычку подключения АКБ.

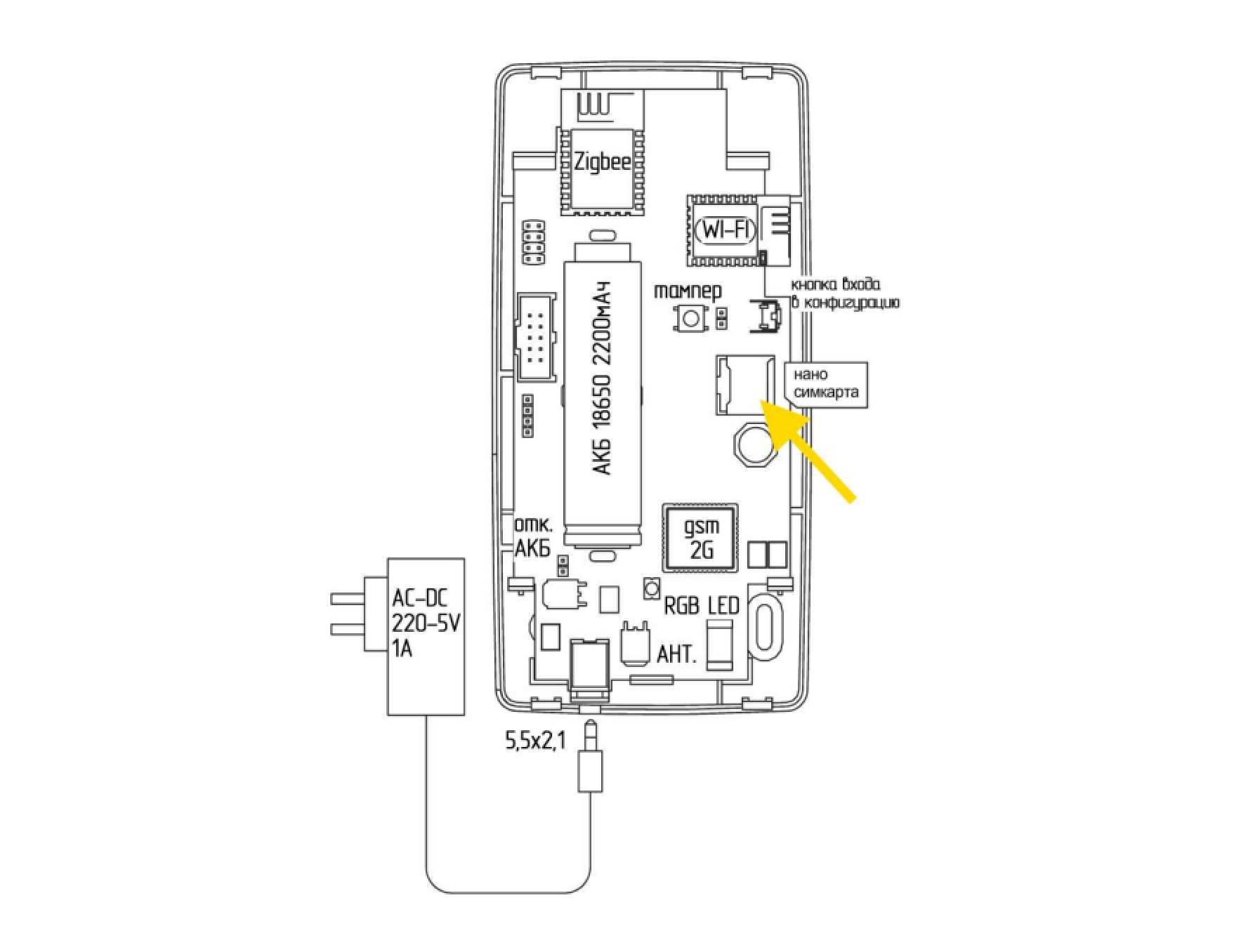

Аккуратно, соблюдая направление, указанное рядом с SIM-слотом, установите SIM-карту.

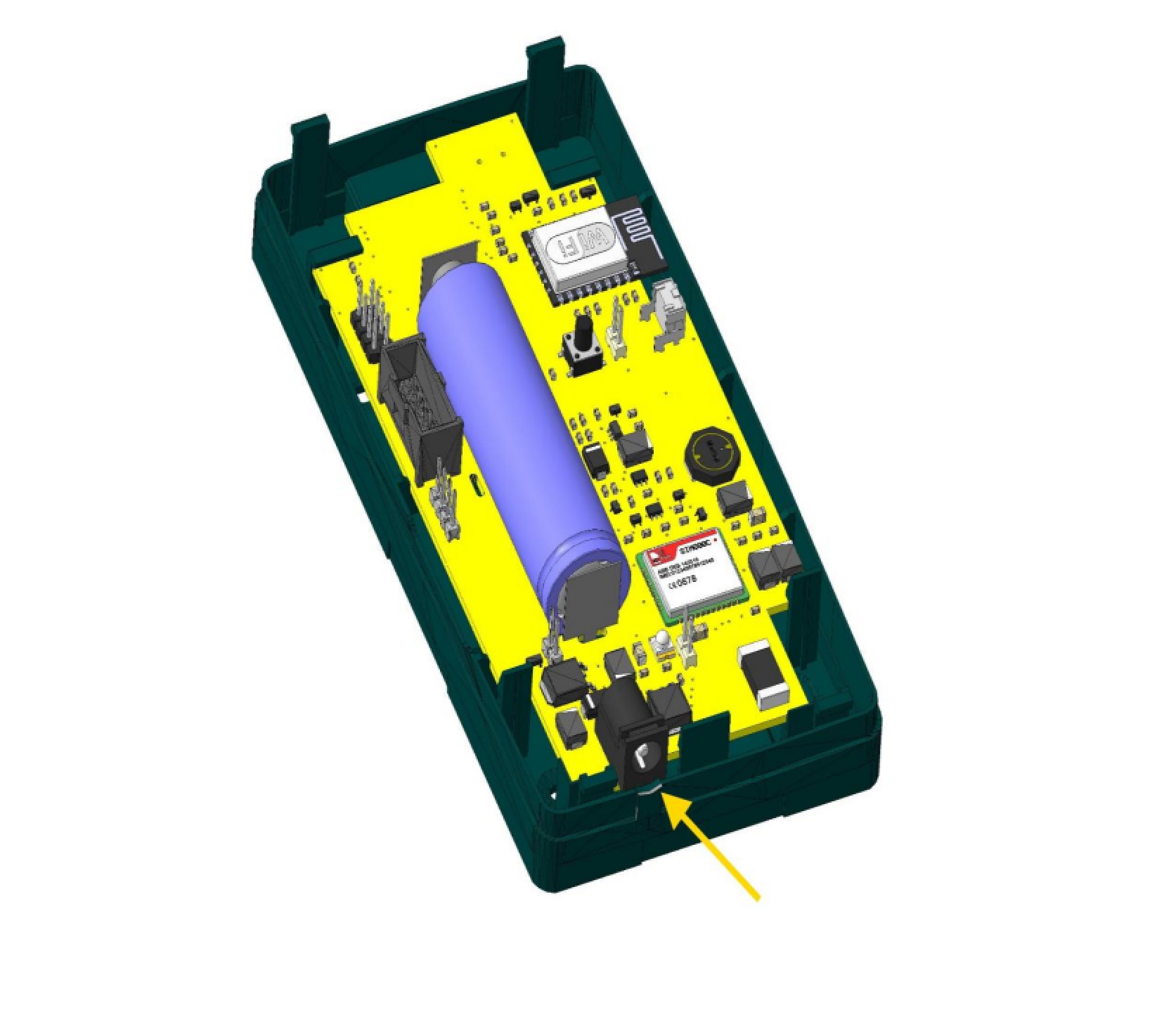

Подключите прибор к сети ~220 В через внешний сетевой адаптер.

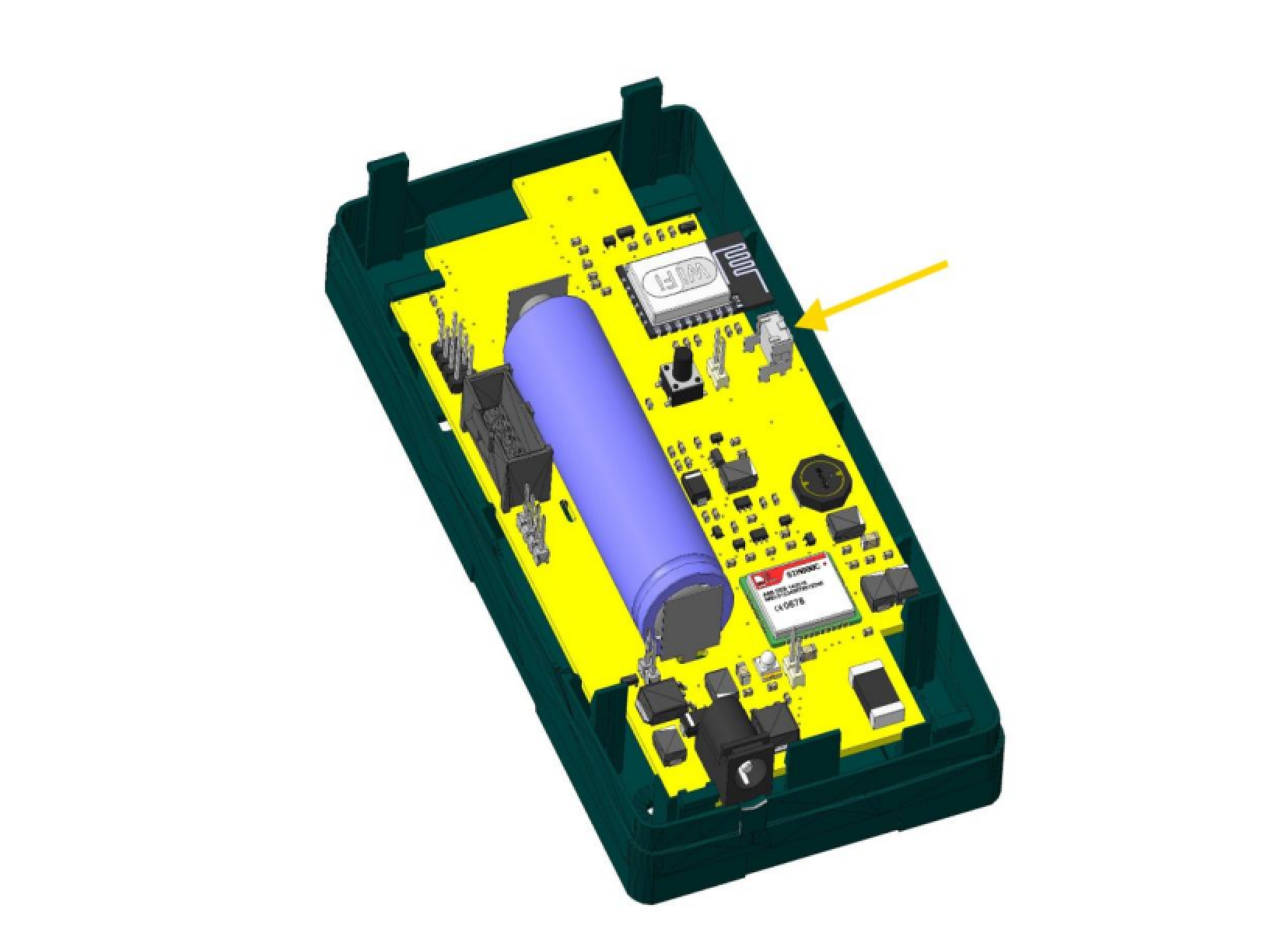

Нажмите и удерживайте кнопку входа в режим программирования.

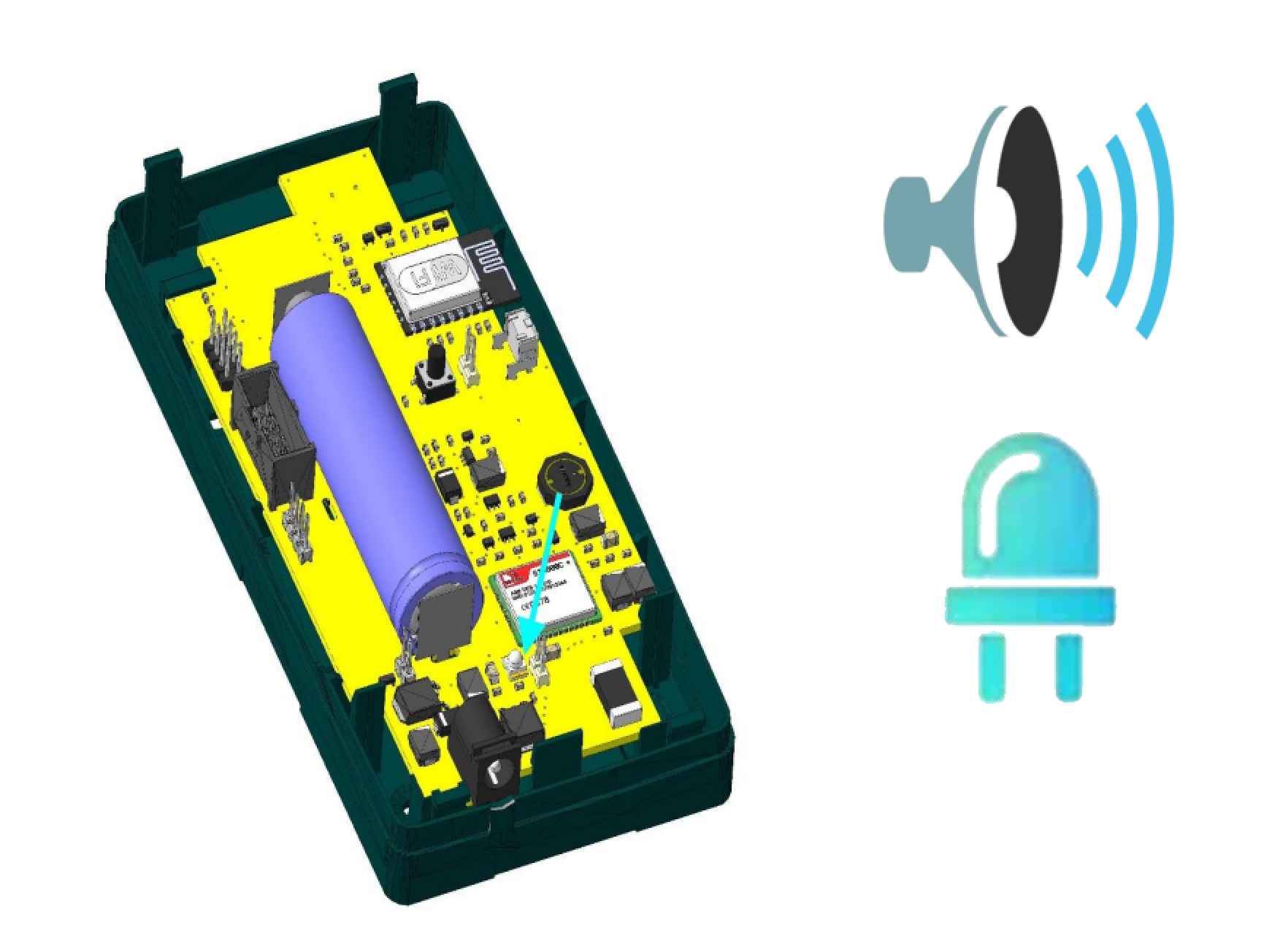

После того как светодиод состояния прибора загорится немигающим белым цветом и прибор издаст звуковой сигнал, отпустите кнопку.

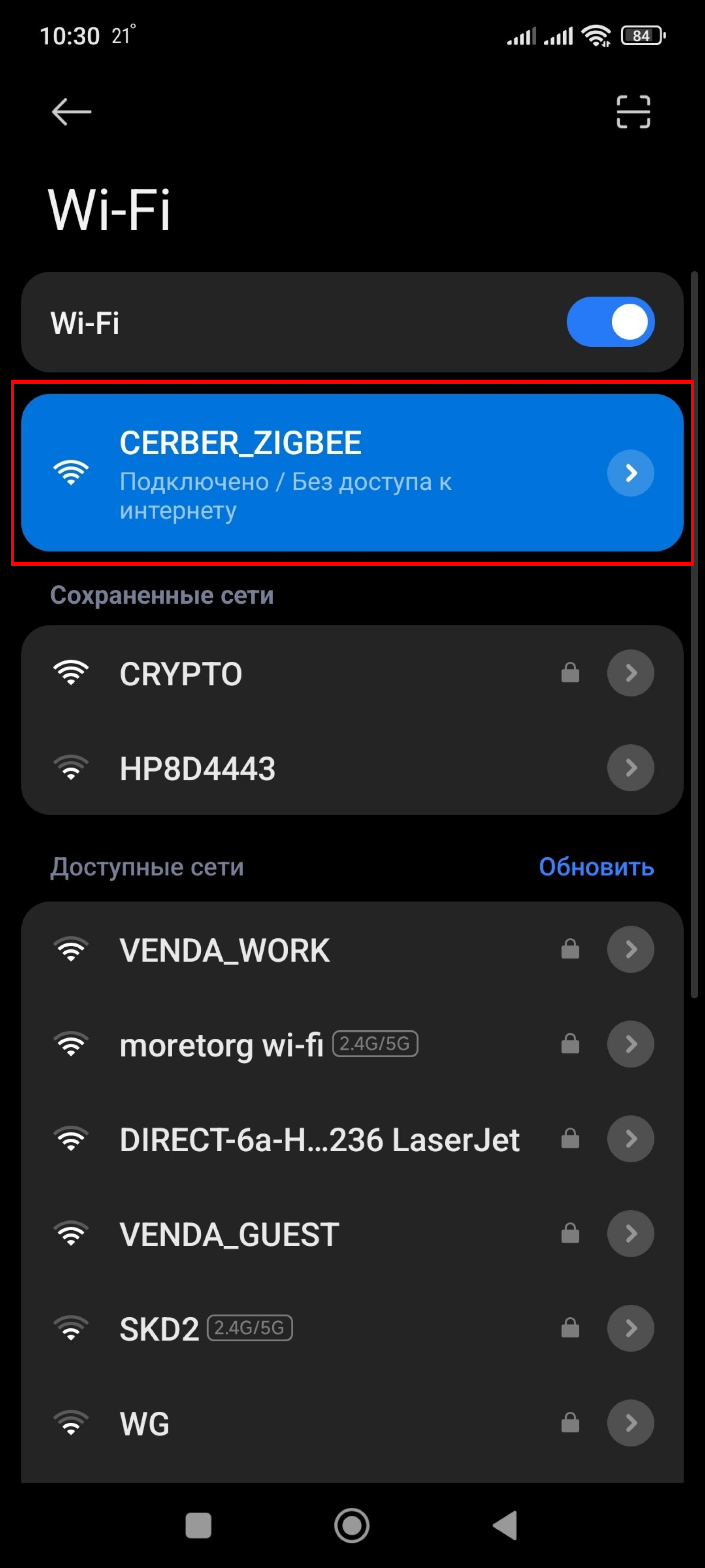

При помощи смартфона или другого устройства с Wi-Fi подключитесь к сети CERBER_ZIGBEE.

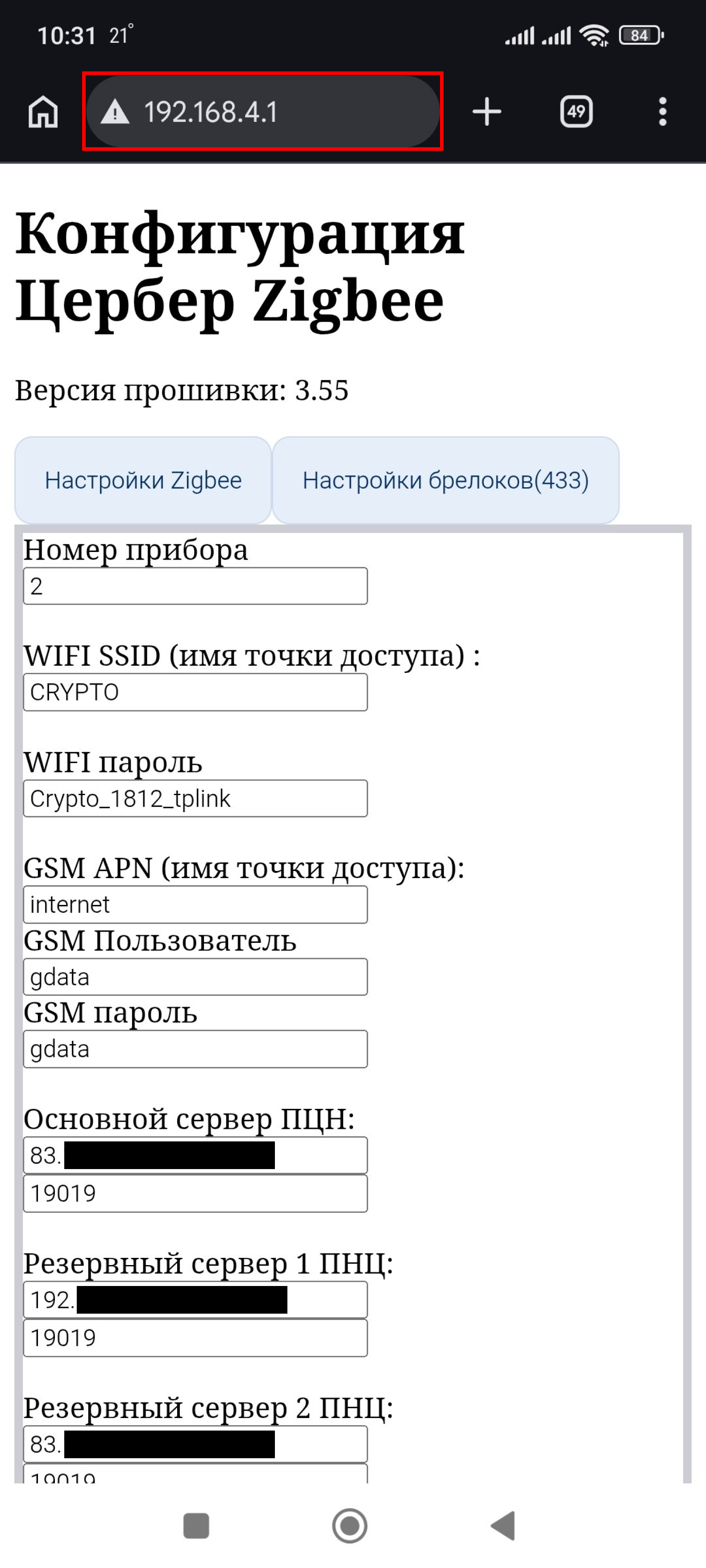

Через браузер смартфона подключитесь к прибору по адресу 192.168.4.1.

Заполните поля с настройками прибора и нажмите кнопку Сохранить.

Номер прибора — пультовый номер прибора.

WIFI SSID (имя точки доступа) — название сети Wi-Fi.

WIFI пароль — пароль сети Wi-Fi.

GSM APN (имя точки доступа) / GSM Пользователь / GSM Пароль — настройки SIM-карты.

Основной сервер ПЦН / Резервный сервер 1 ПЦН / Резервный сервер 2 ПЦН — настройки связи с пультом Кобра 8: IP-адрес и порт.

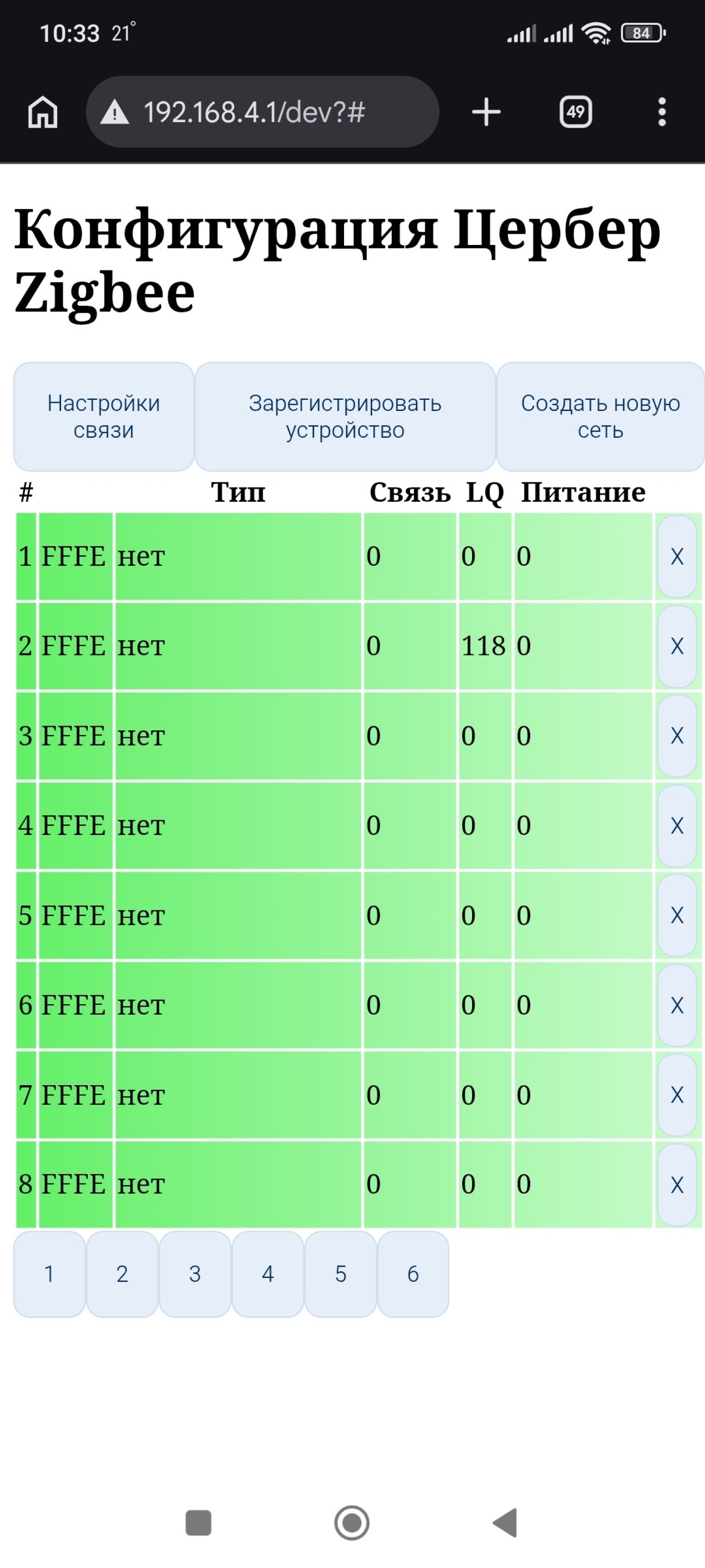

Нажмите кнопку Настройки Zigbee, чтобы перейти в меню регистрации беспроводных датчиков ZigBee.

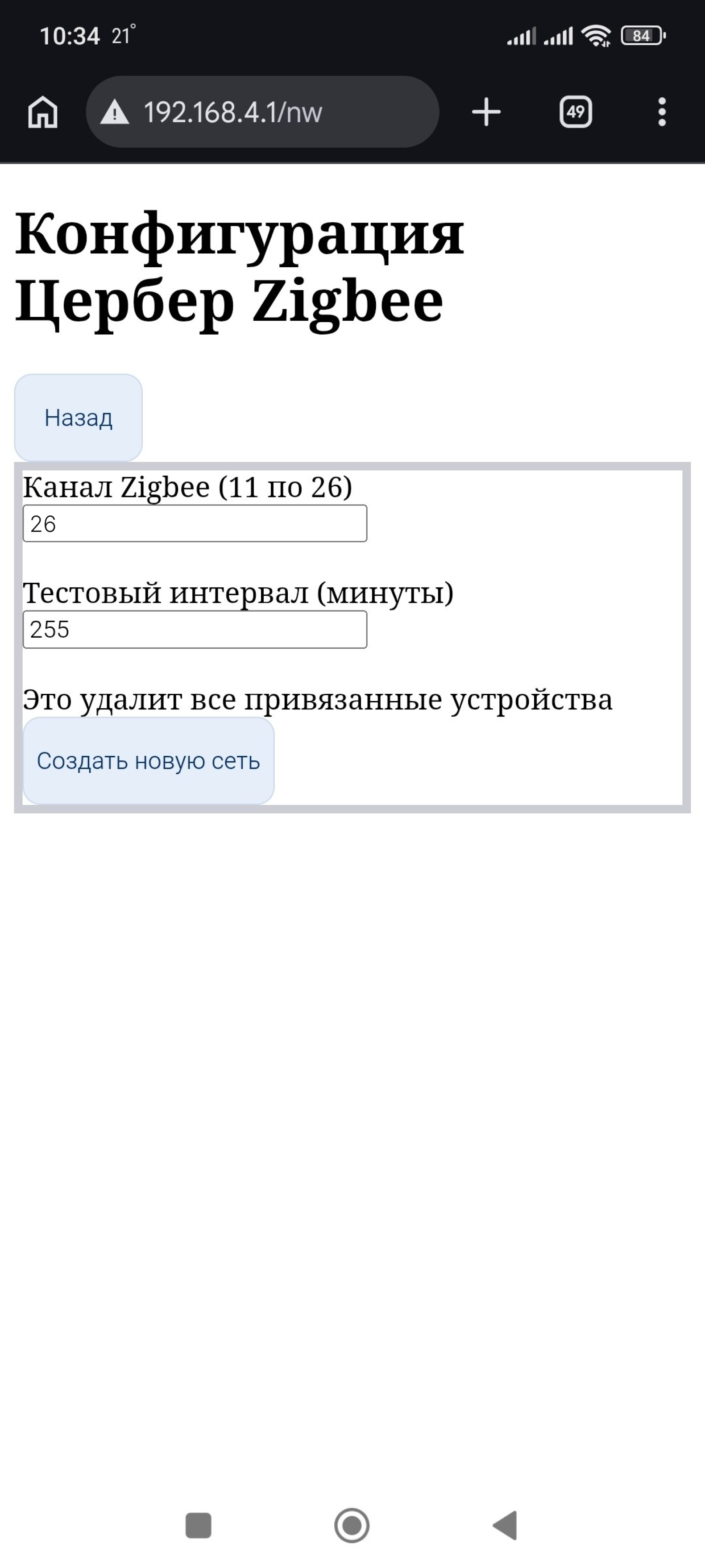

Нажмите кнопку Создать новую сеть, чтобы перейти в меню создания сети ZigBee.

Чтобы настроить сеть ZigBee, необходимо выбрать канал связи, не конфликтующий с каналом Wi-Fi. Чаще всего Wi-Fi использует 1, 6 и 11 каналы.

Используйте 26 канал по умолчанию — он не конфликтует ни с одним каналом Wi-Fi. Также с помощью мобильного приложения WiFi Analyzer можно определить канал своей Wi-Fi-сети и руководствуясь таблицей ниже, укажите номер канала, на котором будет работать беспроводная сеть.

Далее укажите Тестовый интервал (в минутах) беспроводных датчиков. Это период, через который устройство самостоятельно отправляет тестовый сигнал или сообщение, чтобы проверить наличие связи с хабом.

Некоторым датчикам можно запрограммировать тестовый интервал, а некоторым — нельзя. Узнать, поддерживает ли датчик настройку тестового интервала, можно из инструкции к датчику либо опытным путём. Для корректной работы датчиков рекомендуется по умолчанию устанавливать тестовый интервал 255 минут.

Нажмите кнопку Создать новую сеть. Прибор перейдет в режим создания новой сети. После её создания прибор перезапустится. Заново войдите в режим конфигурирования прибора при помощи кнопки.

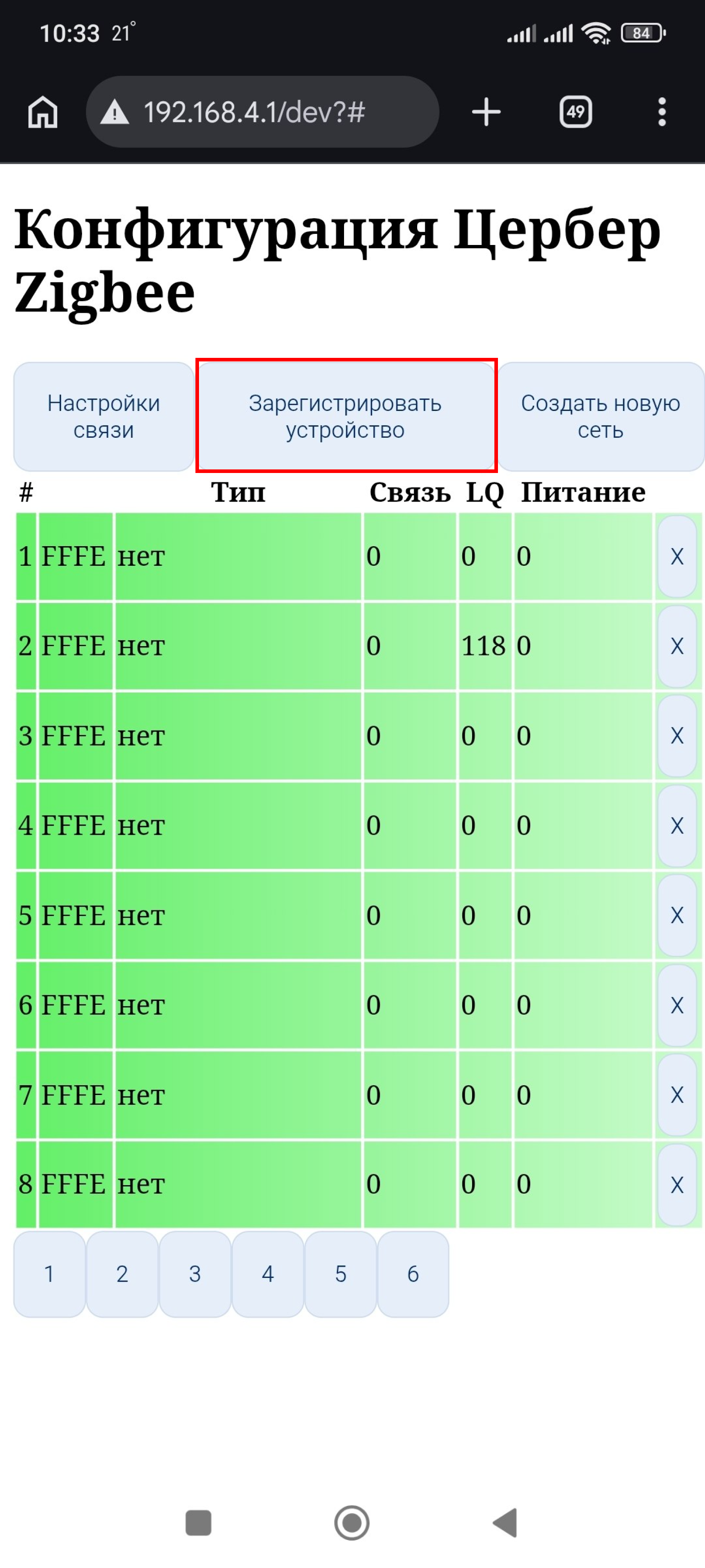

Перейдите на страницу настройки ZigBee и нажмите кнопку Зарегистрировать устройство. Прибор начнет отсчёт времени, в течение которого возможна регистрация новых датчиков. Если времени оказалось недостаточно, вы можете заново нажать кнопку Зарегистрировать устройство.

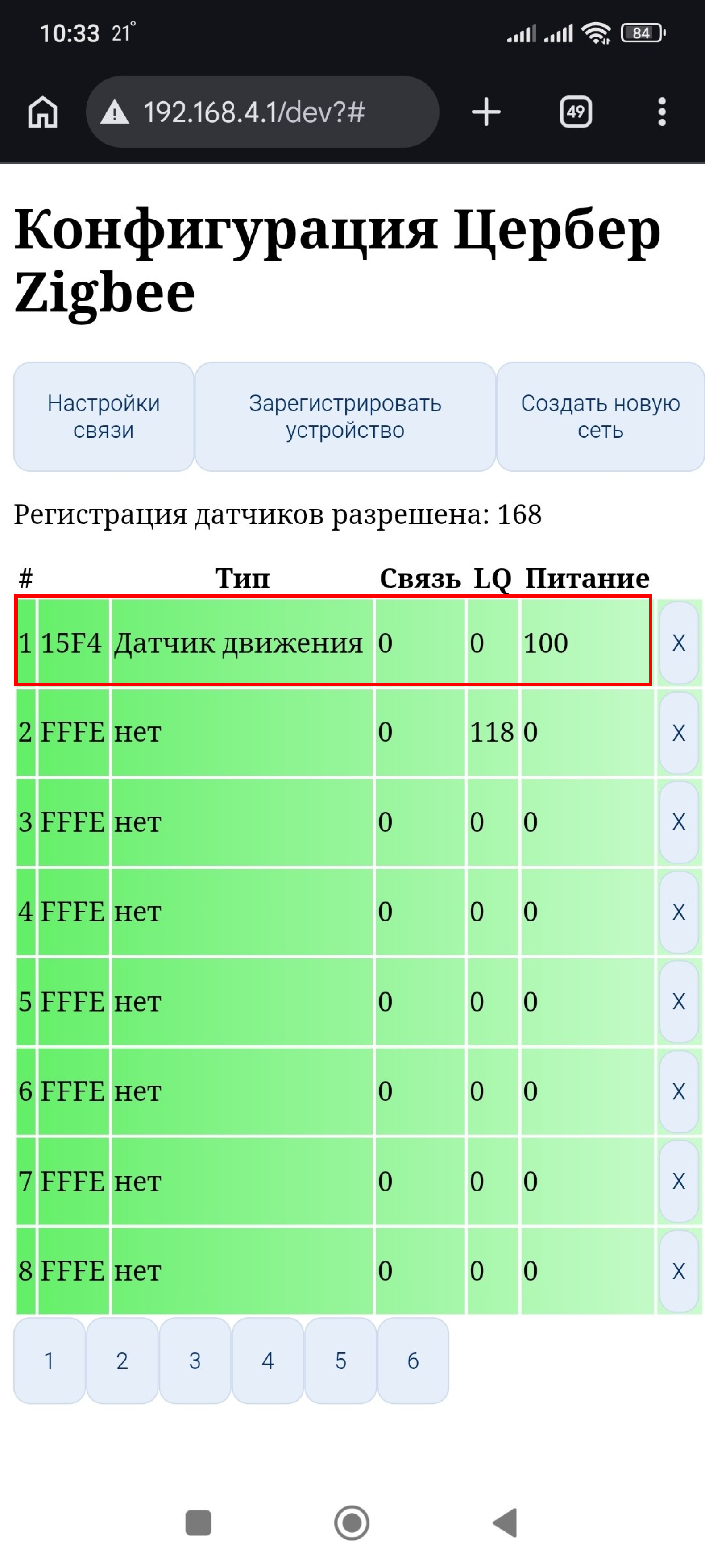

После того как датчик зарегистрируется, он появится в таблице устройств. Прибор издаст звуковой сигнал.

Таким же образом осуществите регистрацию других беспроводных устройств. В зависимости от типа датчика при регистрации ему будет присвоен определенный режим работы.

СМК и ИК будут выдавать тревогу, если прибор взят под охрану.

Датчики воды и газа будут работать в режиме 24 часа.

Беспроводные сирены будут оповещать о тревоге.

Изменить режимы работы датчиков и привязать их к другому разделу можно командами телеметрии из ПЦН Кобра 8.

Удалить датчик из сети можно, нажав кнопку Х.

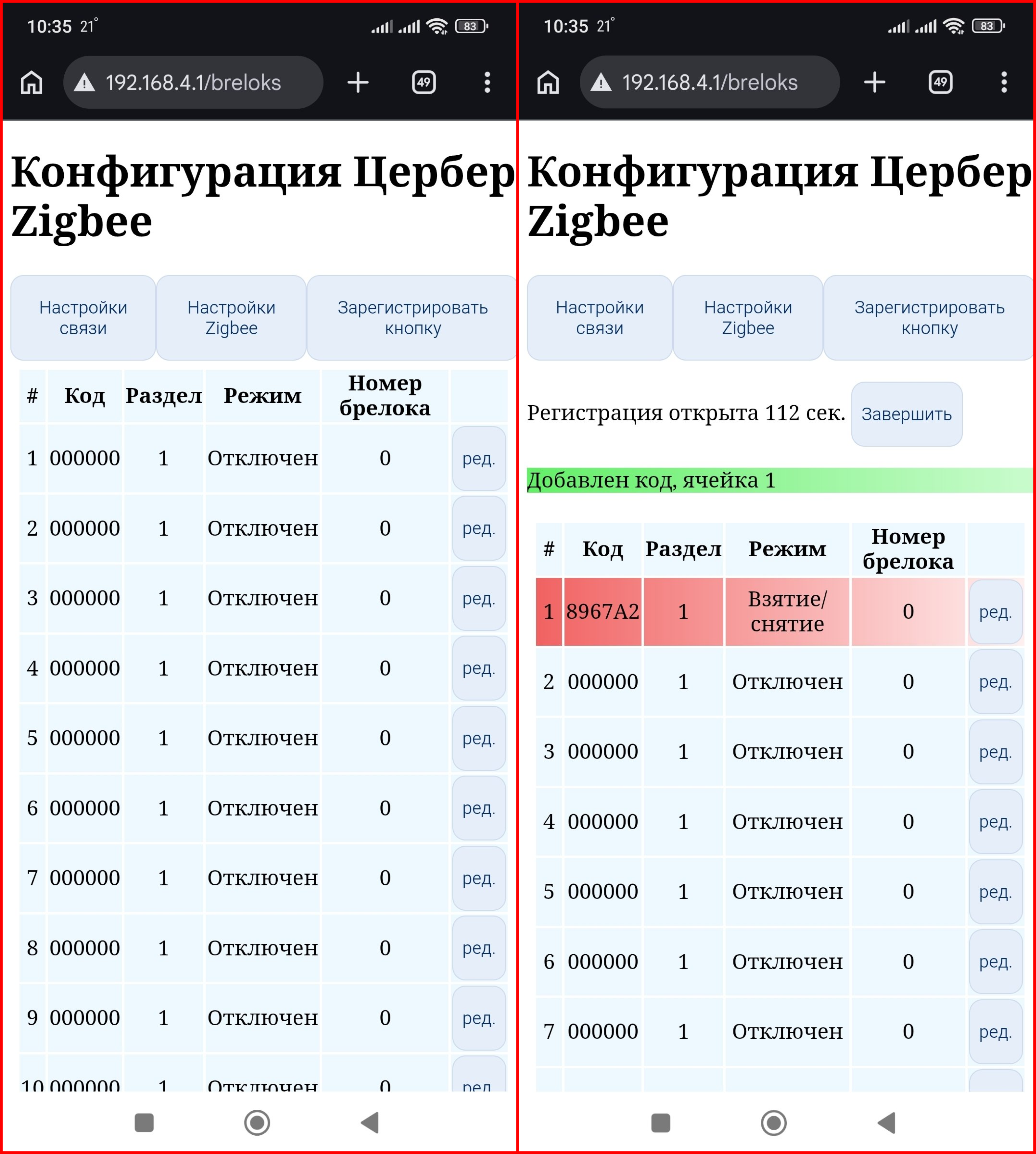

Чтобы зарегистрировать кнопку радиобрелока, нажмите кнопку Настройка радиобрелоков. Затем нажмите кнопку Зарегистрировать кнопку и кнопку радиобрелока, которую хотите добавить. После этого кнопка отобразится в списке.

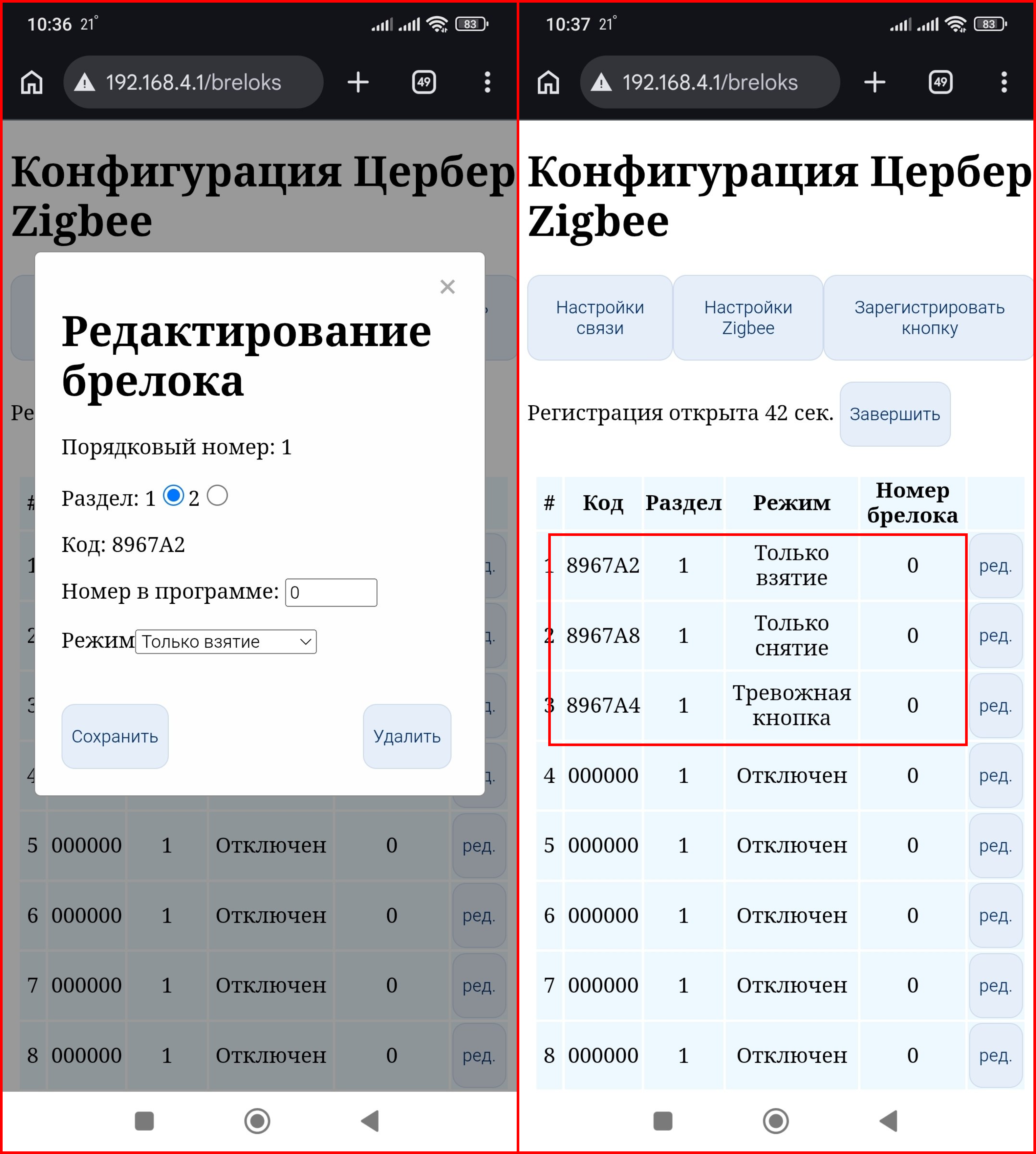

Чтобы изменить назначение кнопки радиобрелока, нажмите кнопку ред. (редактировать). В появившемся окне настройте раздел, номер в программе и режим.

Чтобы выйти из режима программирования, дождитесь, пока прибор самостоятельно выйдет из этого режима, либо перейдите в Настройки связи и в самом низу нажмите кнопку Перезапустить прибор.

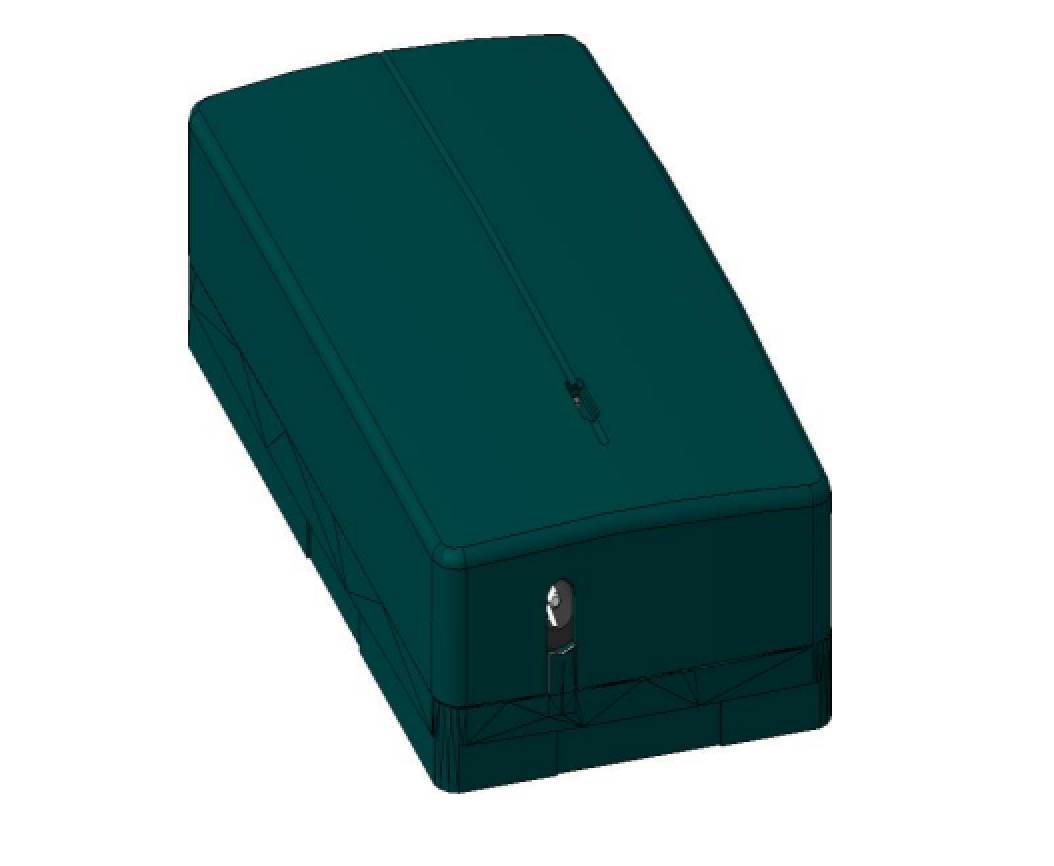

Закройте крышку прибора.

При помощи двустороннего скотча осуществите монтаж прибора. Для обеспечения лучшей зоны покрытия прибор рекомендуется располагать по центру охраняемого помещения на максимальной высоте.

После монтажа проверьте подключение прибора к сети ~220 В и внешнему сетевому адаптеру.

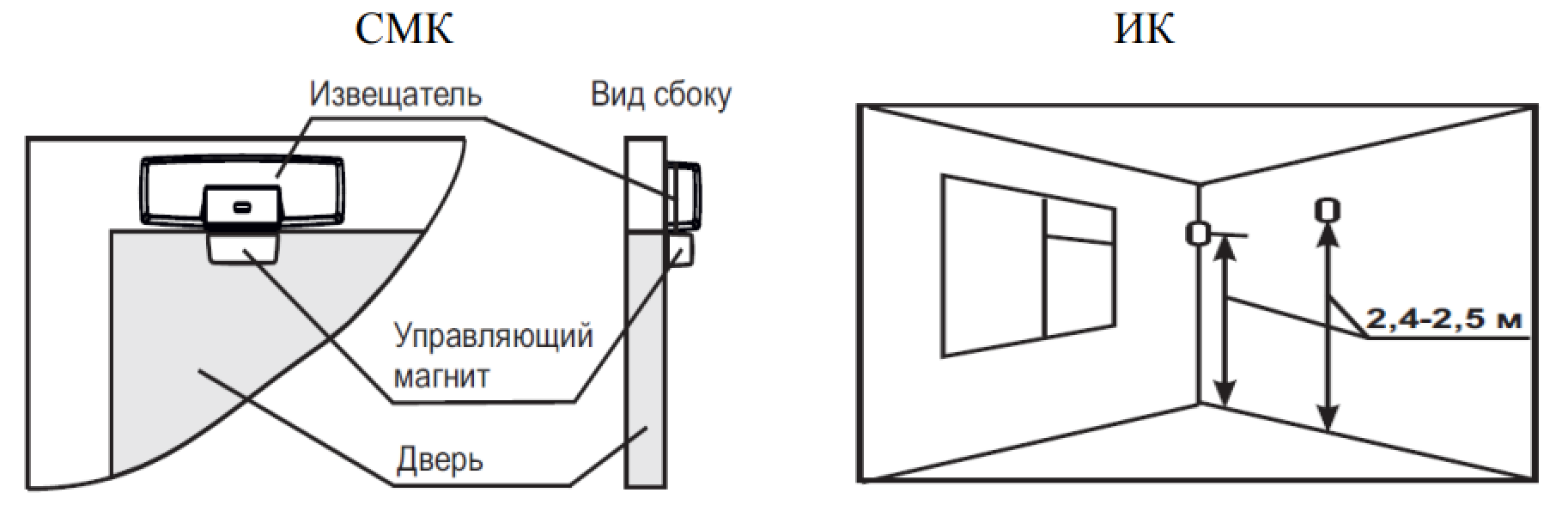

Осуществите монтаж датчиков. При монтаже руководствуйтесь следующими правилами.

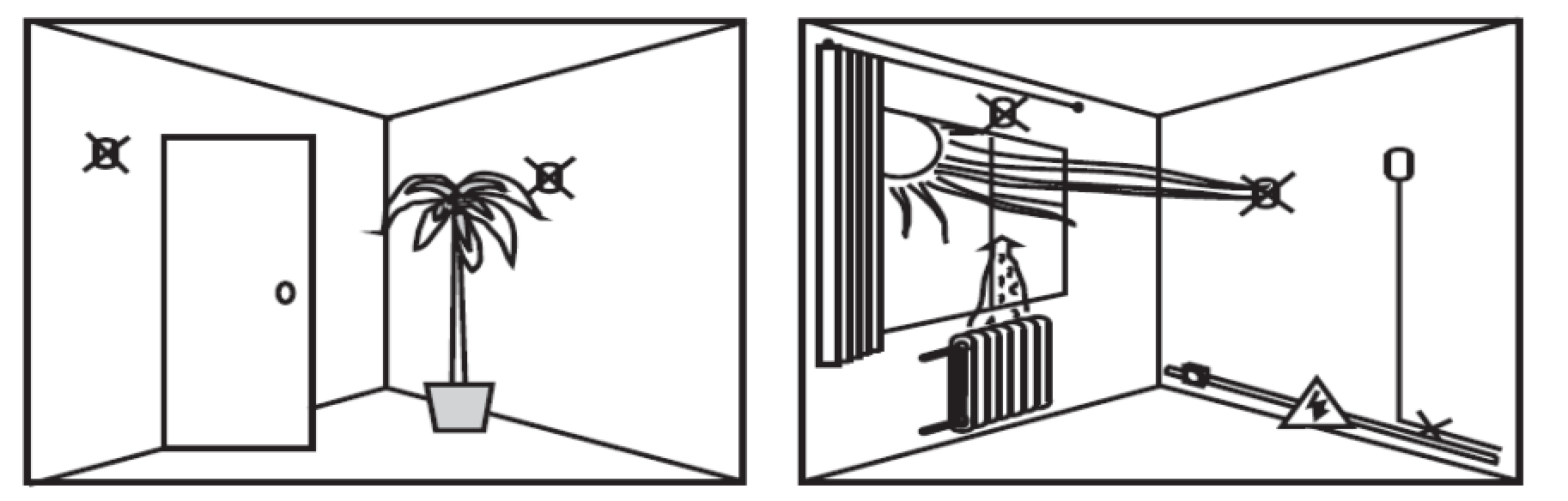

Не рекомендуется устанавливать датчики в следующих местах.

После монтажа проверьте прохождение сигнала от датчиков до прибора путем их срабатывания.

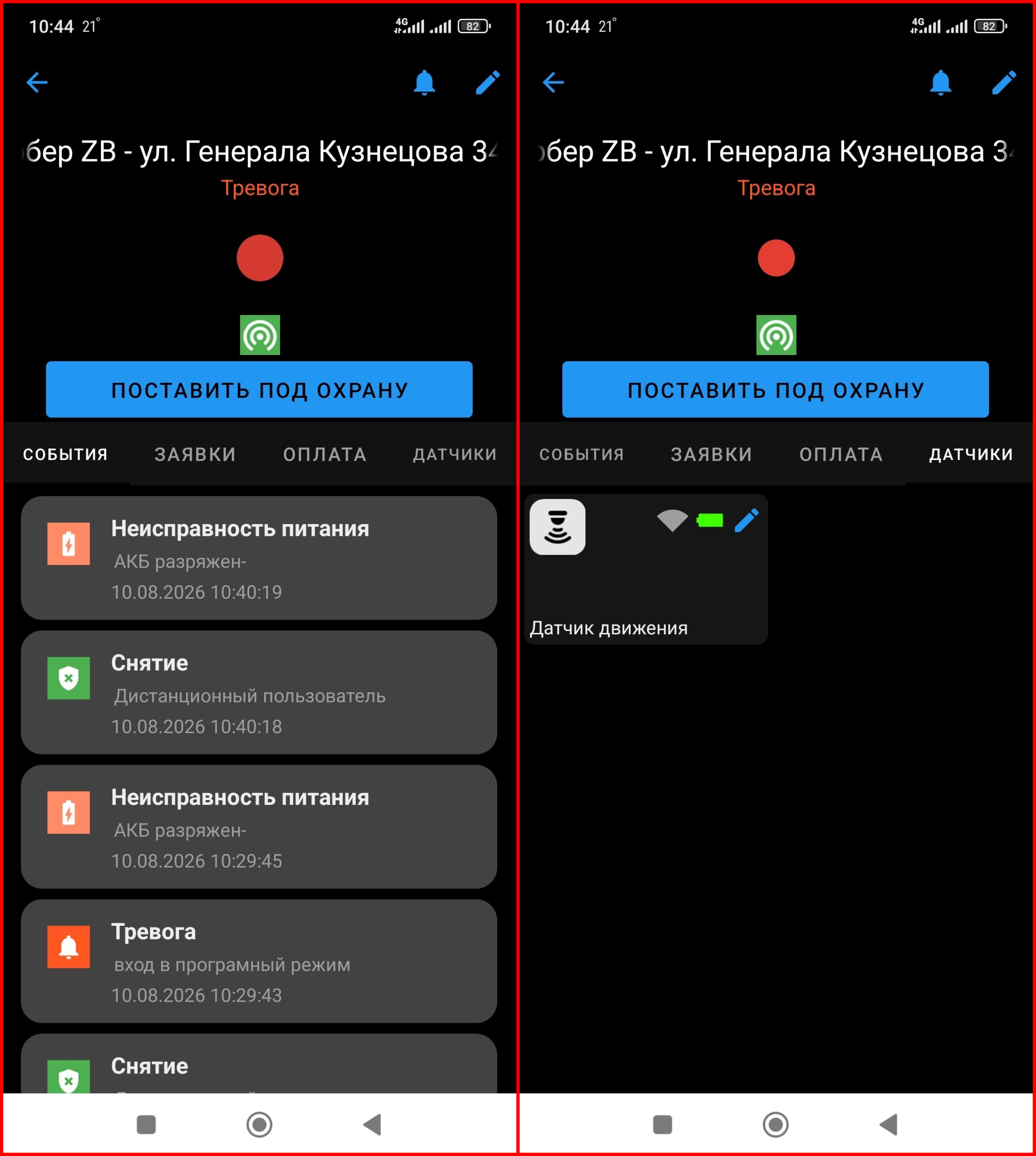

Для управления режимами охраны прибора используется мобильное приложение Моя охрана. Закрепление прибора за пользователем производится на ПЦН Кобра 8.

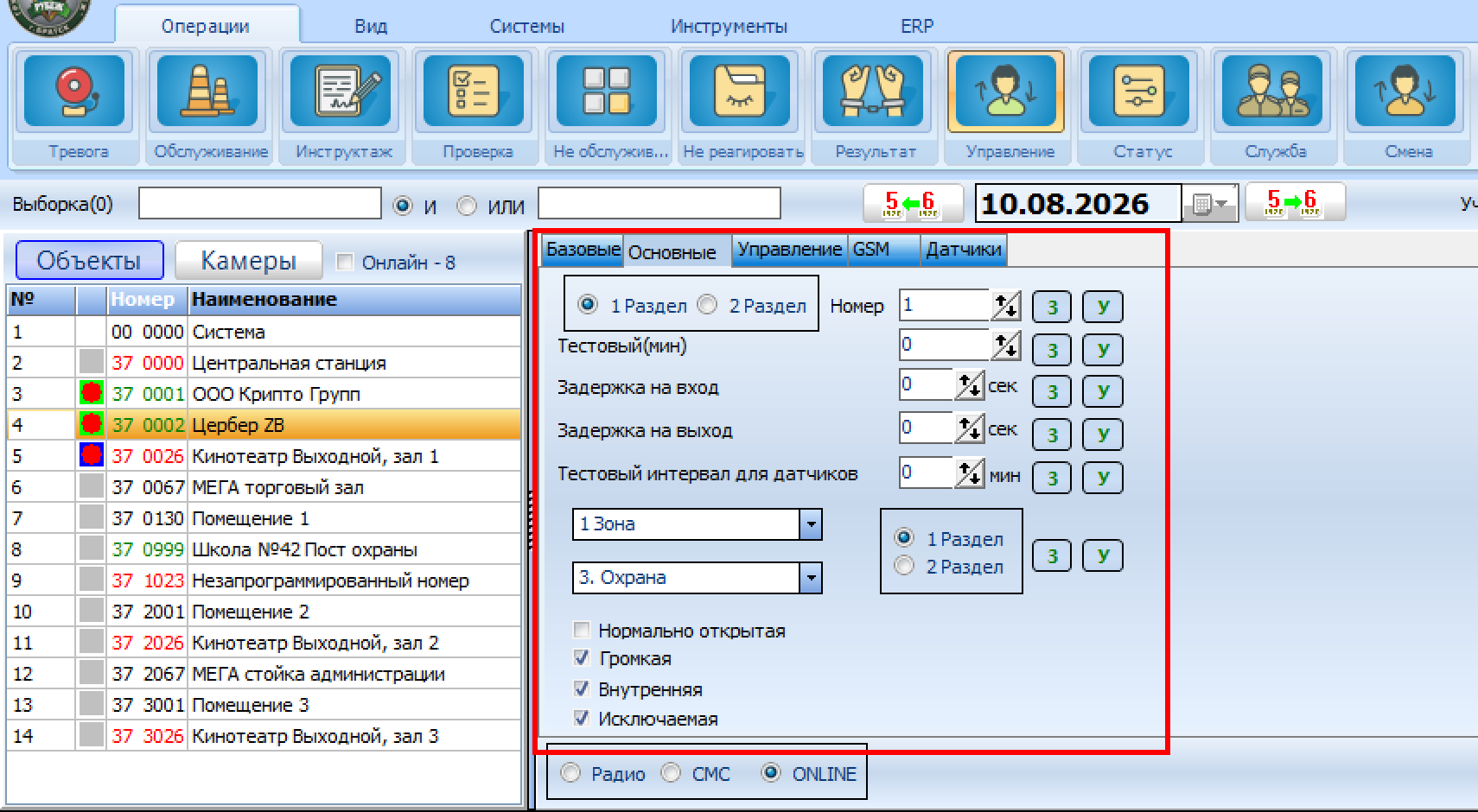

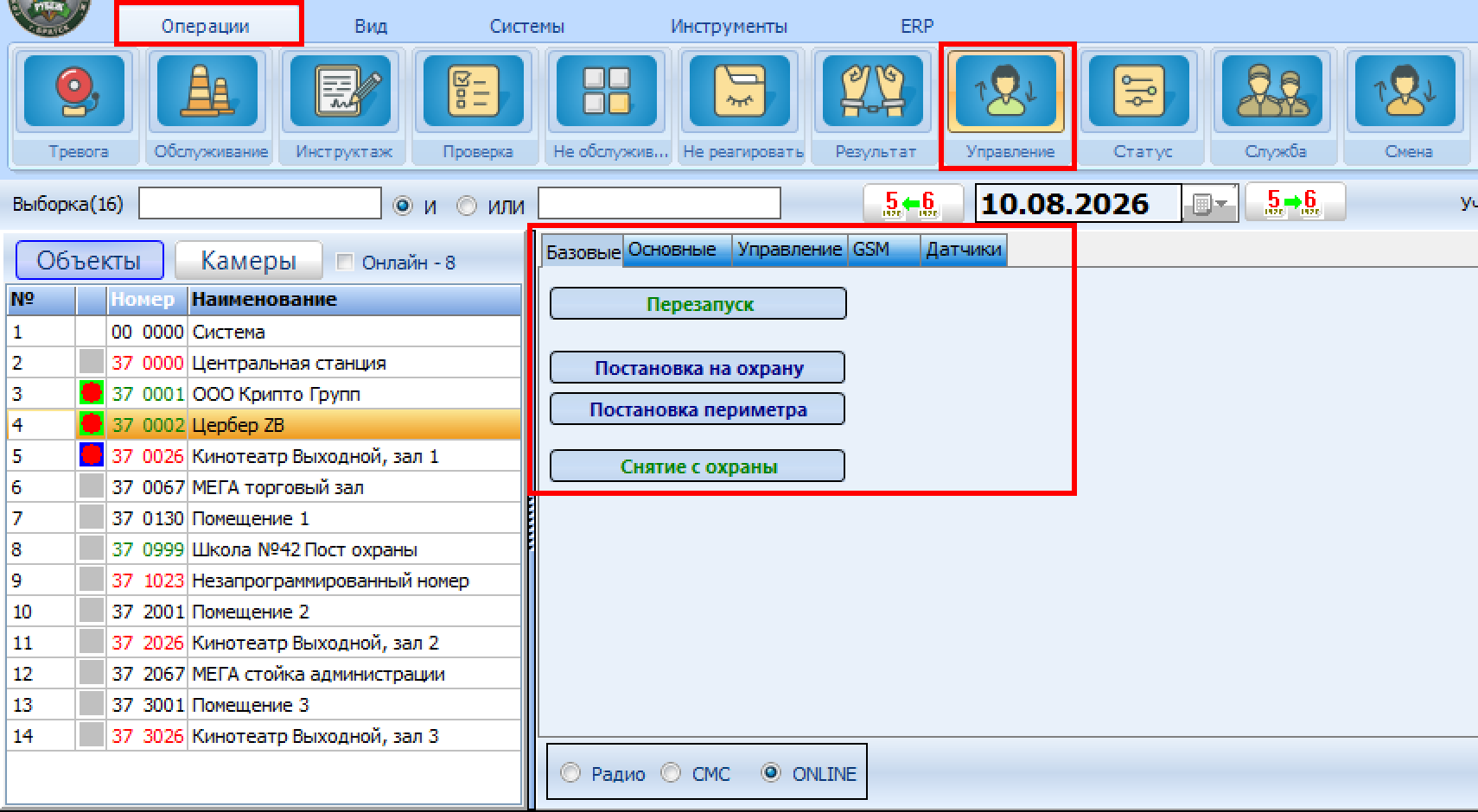

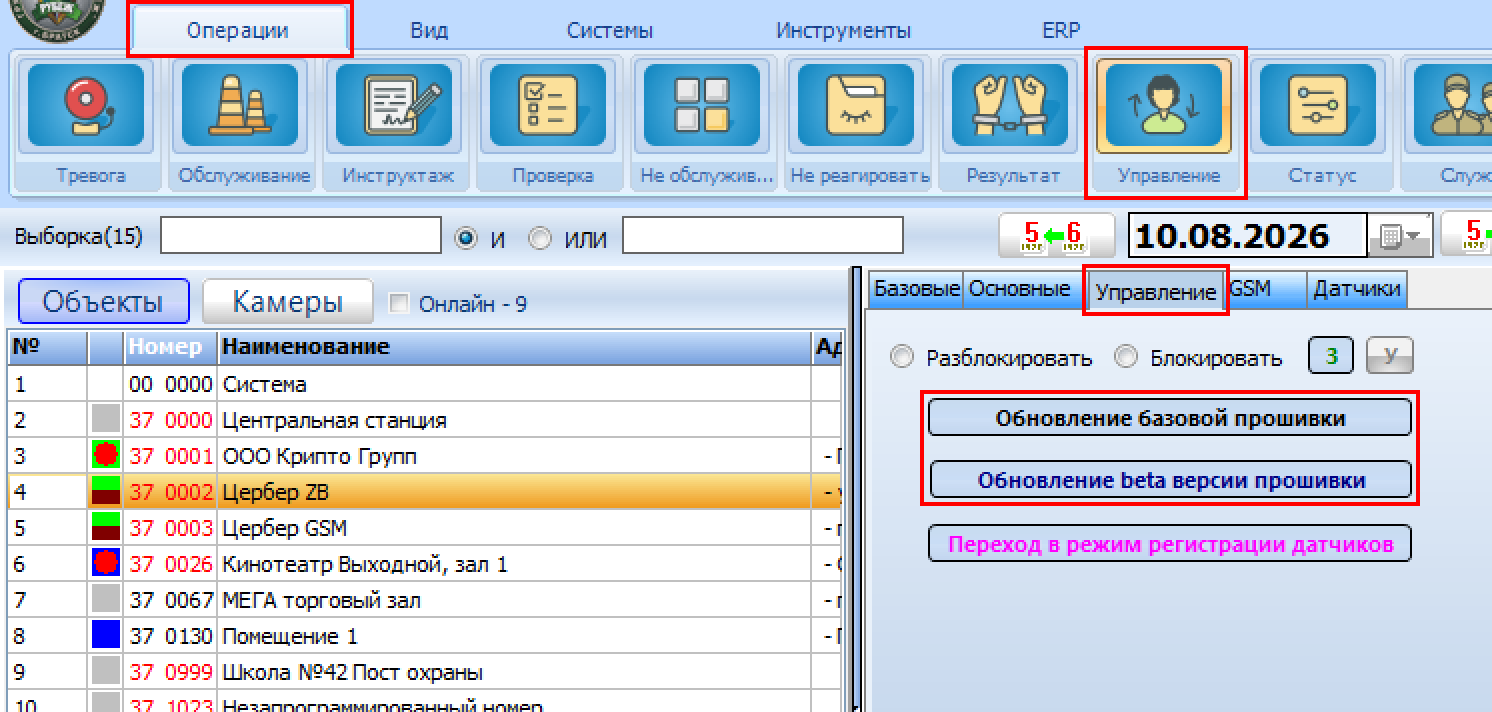

Смена прошивки и дополнительное конфигурирование (режимы зон/шлейфов) осуществляется дистанционно в ПЦН Кобра 8 в модуле Дежурный оператор во вкладке Операции -> Управление.
