Внешний вид прибора, разъёмы
Схема прибора Цербер LP-4 с подключением к клемма приборов, описание клемм, светодиодов, разъёмов.
Внешний вид

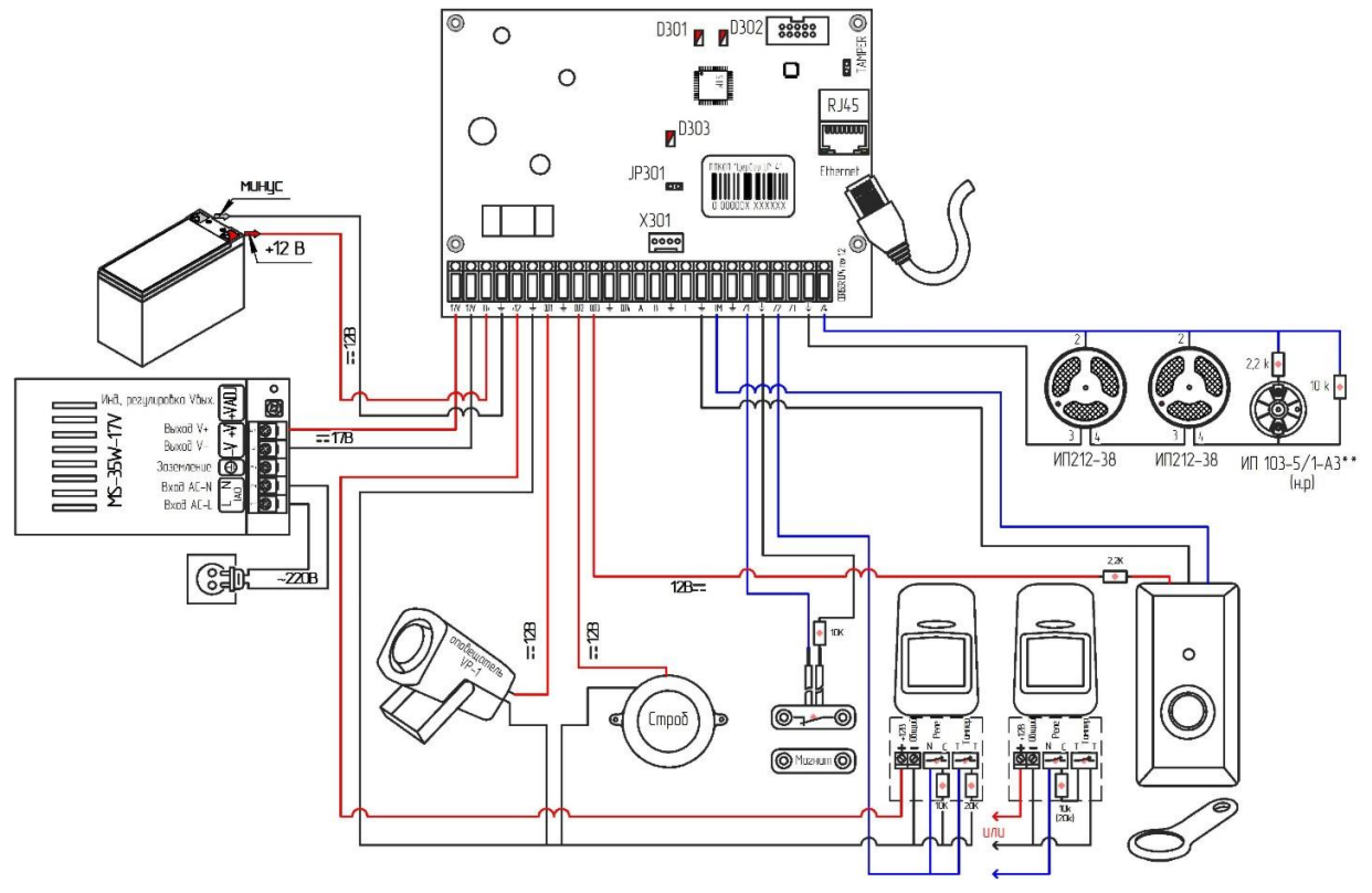

На схеме ниже представлен внешний вид платы Цербер LP-4 с подключениями к клеммам приборов.
Гнездо RJ-45 — служит для подключения к модулю кабеля Ethernet-сети. С этой целью используется такой же кабель, как при подключении компьютера к сети. Гнездо имеет два встроенных светодиодных индикатора, при этом зеленый индицирует подключение к сети и передачу, а желтый — скорость передачи в сети (10 Мбит / 100 Мбит).
| Обозначение | Описание |
|---|---|
| Х301 | Разъем для программирования (RS-485) |
| P1 | Тамперный вход |
| JP301 | Перемычка согласования RS-485 |
| D301, D302 | Индикаторы работы модуля связи |
| D13 | Индикатор интерфейса RS-485 |
| М1 | Интерфейс подключения приемника RXB |
| 17V | Клеммы подключения основного источника питания |
| +B | Клемма подключения резервного источника питания (АКБ) |
| GND | Общий минус |
| +12 | Выход питания (12 В; 0,5 А) |
| OUT 1–4 | Программируемые транзисторные выхода (12 В; 0,5 А) |
| А1, А2 | Выхода оптореле (300 В, 50 мА) |
| Q11 | Звуковой динамик |
| A, B | Клеммы интерфейса RS-485 |
| L | Клемма эмулятора телефонной линии |
| TM (IB) | Клемма для подключения считывателя ТМ |
| Z1–Z4 | Клеммы охранно/пожарных зон (зоны с удвоением, оконечное сопротивление: 10 кОм и 20 кОм) |
Описание информационных светодиодов:
- D301 — светодиод отображает наличие питания модуля (есть питание — горит, нет питания — гаснет);
- D302 — светодиод отображает успешность последнего соединения с сервером ПЦН (горит — соединение прошло успешно, мигает — не удалось осуществить соединение).
