Введение

Описание ППКОП Цербер GSM, его функциональных возможностей, технических характеристик и схемы подключения.

Введение

ВНИМАНИЕ! Оборудование c GSM в качестве основного канала связи без антенны НЕ ВКЛЮЧАТЬ! (Цербер GSM, Цербер GP-4, Цербер GT)

ППКОП Цербер GSM — многофункциональный прибор приёмно-контрольный охранно-пожарный со встроенным GSM-передатчиком, предназначенный для защиты малых, средних и крупных объектов от проникновений и возгораний.

В качестве основного канала передачи данных на пульт централизованного наблюдения (ПЦН) используются сети стандарта GSM. Прибор оснащён двумя слотами для SIM-карт, что позволяет использовать разных операторов связи, повысить надёжность передачи сообщений и снизить зависимость от одного оператора.

Для передачи извещений используется формат Ademco Contact ID, обеспечивающий высокую информативность сообщений, поступающих на ПЦН.

Цербер GSM оснащён встроенным блоком питания мощностью 1А, который позволяет обеспечить питание системы сигнализации без использования дополнительного источника питания.

Прибор контролирует наличие сетевого напряжения 220В, состояние резервного аккумулятора и его разряд. Это позволяет своевременно выявлять отключение электроснабжения на объекте и снижение заряда АКБ.

Интеллектуальные пожарные шлейфы контролируют ток питания пожарных извещателей, что позволяет регистрировать различные типы извещений и контролировать состояние линий.

Прибор предоставляет широкие возможности для построения охранных и пожарных систем:

  • 8 пожарных шлейфов;
  • 16 охранно-пожарных шлейфов;
  • 10 программируемых выходов с контролем целостности линии;
  • 2 релейных выхода;
  • 8 независимых разделов (областей) охраны.

Благодаря гибкой настройке шлейфов, выходов и разделов прибор позволяет реализовать различные проекты — от подключения тревожной кнопки до построения систем дымоудаления, эвакуации и оповещения о пожаре.

Возможность индивидуальной настройки параметров позволяет адаптировать Цербер GSM под требования конкретного объекта и заказчика.

Технические характеристики

  • Количество слотов для SIM-карт — 2шт.
  • Антенный разъем — SMA
  • Излучаемая мощность GSM-передатчика — 2Вт
  • Режимы работы GSM-передатчика:
    1. DATA (передача данных в режиме CSD)
    2. TCP/IP (передача данных в режиме GPRS)
    3. TCP/IP/DATA (основной канал передачи данных GPRS, резервный — CSD)
  • Встроенный блок питания — 1А, наличие сменного предохранителя в цепи резервного питания (защита от неверного подключения АКБ)
  • Напряжение внешнего питания — 17В.
  • Контроль внешнего питания
  • Контроль и зарядка аккумуляторной батареи
  • Максимальный ток потребления в режиме передачи — более 500мА (при всех зашунтированных шлейфах и без учета внешних потребителей)
  • 16 охранно-пожарных шлейфов с возможностью расширения до 128 ШС
  • 8 пожарных шлейфов с возможностью расширения до 28 ШС
  • Длительность нарушения шлейфа: 60–240мс (программируется)
  • Напряжение в шлейфах: охранные — 5В, пожарные — 24В.
  • 8 независимых разделов (областей) охраны
  • 8 программируемых выходов типа "открытый сток" 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель) и контролем линии
  • 2 релейных выхода (максимальный ток коммутации 10А/~250В)
  • Постановка-снятие:
    1. Клавиатура Цербер-03К (до 128 пользователей)
    2. Ключи Touch Memory (до 128 ключей)
  • Съём информации с импортных панелей в формате ContactID
  • Наличие RS-485 интерфейса
  • Наличие световой индикации на плате:
    1. Индикатор питания
    2. Индикатор связи с ПЦН
    3. Индикатор GSM-сети
    4. Индикатор работоспособности модуля SIM900D

При подключении ППКОП Цербер к внешним источникам постоянного тока напряжением 12В, ток зарядки на АКБ поступать не будет, что приведет к разряду аккумуляторной батареи.

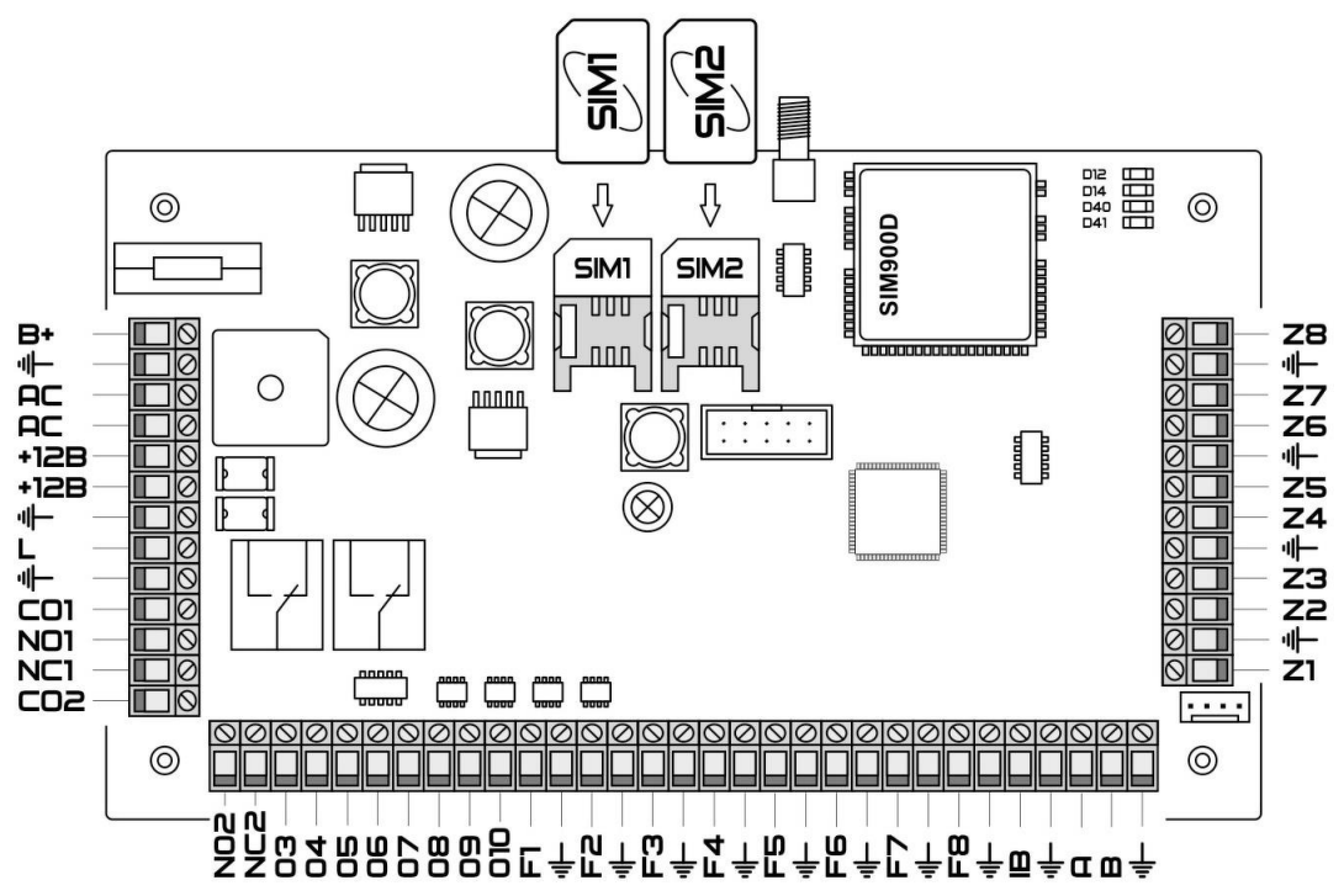

Схема подключения

Схема подключения Цербер GSM

Описание клеммных колодок

КлеммаОписание
В+Плюс аккумуляторной батареи
Иконка земли (B-)Общий минус
АСПитание ППКОП ~17В
+12ВВыход питания
LЭмулятор телефонной линии (для подключения телефонных коммуникаторов)
C01Замыкающий контакт релейного выхода №1
NO1Нормально открытый контакт релейного выхода №1
NC1Нормально замкнутый контакт релейного выхода №1
C02Замыкающий контакт релейного выхода №2
NO2Нормально открытый контакт релейного выхода №2
NC2Нормально замкнутый контакт релейного выхода №2
O3–10Программируемый выход ОК (открытый коллектор) №3–10
F1–8Пожарный шлейф №1–8
IBПлюс считывателя Touch Memory
AA-линия интерфейса RS-485
BB-линия интерфейса RS-485
Z1Охранные шлейфы №1 и №9
Z2Охранные шлейфы №2 и №10
Z3Охранные шлейфы №3 и №11
Z4Охранные шлейфы №4 и №12
Z5Охранные шлейфы №5 и №13
Z6Охранные шлейфы №6 и №14
Z7Охранные шлейфы №7 и №15
Z8Охранные шлейфы №8 и №16
