Прибор Цербер GSM представляем собой приемно-контрольную охранную панель со встроенным приемопередатчиком GSM.
GSM передатчик SIM900D
Передатчик предназначен для отправки служебных сообщений на пульт централизованного наблюдения (ПЦН) посредством сетей стандарта GSM. В данном исполнении передатчик поддерживает 2 режима передачи данных: GPRS и CSD.
GPRS — режим пакетной передачи данных. Позволяет производить обмен данными в сети GSM и с внешними сетями, в том числе Internet и предполагает тарификацию по объёму переданной/полученной информации. Режим GPRS отличается высокой скоростью передачи данных, поэтому является приоритетным.
CDS — режим передачи данных и факсов. Между абонентским прибором и базовой станцией устанавливается прямое соединение (канал) "пир-ту-пир" (точка-точка) и осуществляется передача любого объема информации. Скорость передачи данных по такому каналу составляет 9600 Кбит/с. Для использования данного режима на SIM-карте должна быть подключена услуга "Передача данных и факсов". В зависимости от мобильного провайдера и тарифного плана, данная услуга может быть включена по умолчанию, либо ее необходимо активировать.
По желанию инсталлятора для передачи данных может быть выбран один из нижеперечисленных вариантов:
- TCP/IP (передача данных только в режиме GPRS)
- DATA (передача только в режиме CSD)
- TCP/IP/DATA (основной режим передачи данных — GPRS, резервный — CSD)
Световая индикация

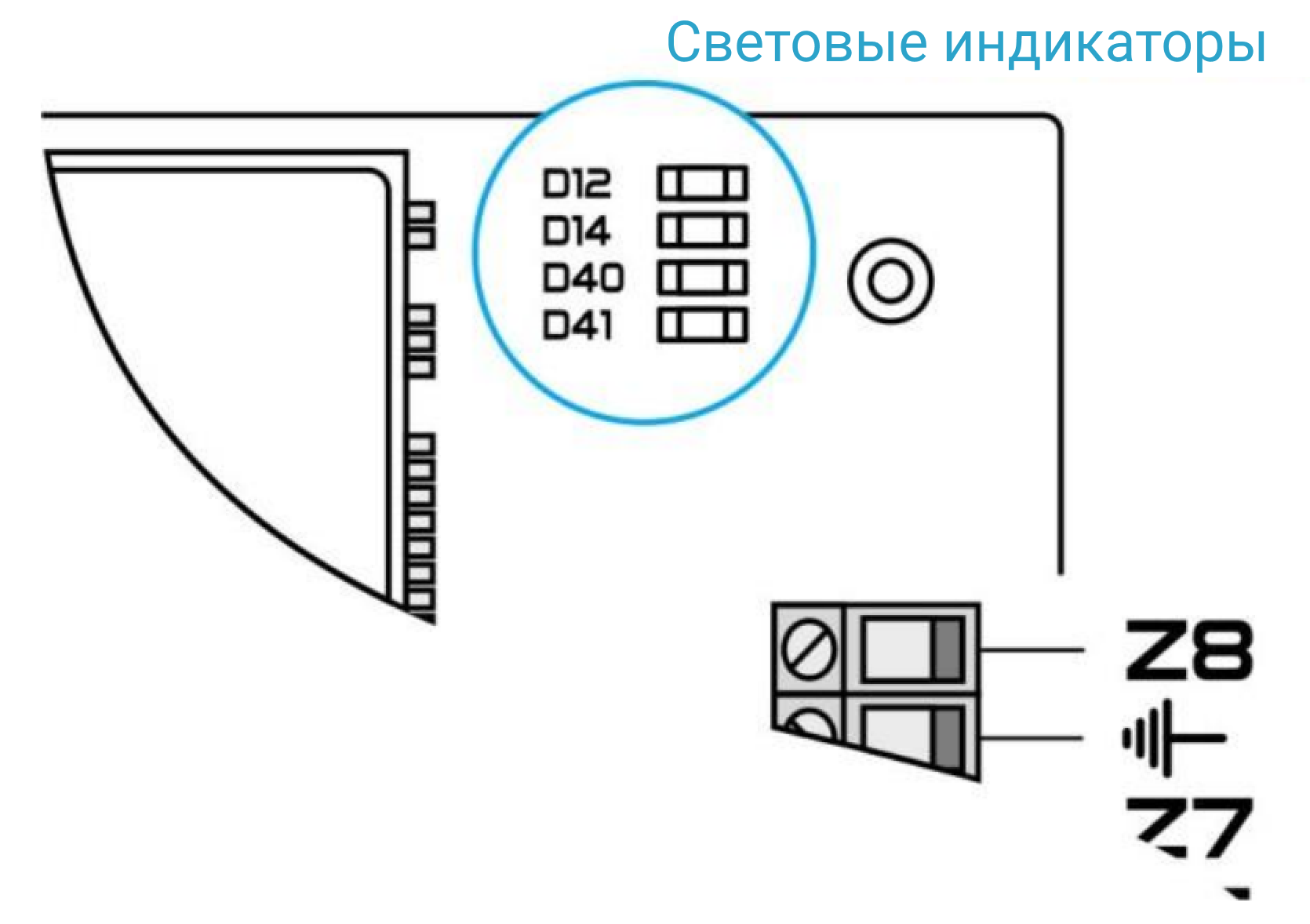

На главной плате ППКОП расположены 4 светодиода, отображающие основные состояния прибора.
D12 — индикатор используемой SIM-карты
Индикатор показывает номер SIM-карты, используемой прибором в данный момент.
| Режим работы | Состояние прибора |
|---|---|
| Одна короткая вспышка каждые 3 секунды | Прибор зарегистрирован в сети и работает с первой SIM-картой |
| Две короткие вспышки каждые 3 секунды | Прибор зарегистрирован в сети и работает со второй SIM-картой |
D14 — индикатор связи с ПЦН
Индикатор отображает состояние связи с пультом централизованного наблюдения (ПЦН).
| Режим работы | Состояние прибора |
|---|---|
| Непрерывное свечение | Связь с ПЦН установлена |
D40 — индикатор регистрации в сети
Индикатор отображает процесс поиска и регистрации прибора в сети GSM.
| Режим работы | Состояние прибора |
|---|---|
| Короткие вспышки с интервалом 1 секунда | Поиск GSM-сети и регистрация прибора |
| Короткие вспышки с интервалом 4 секунды | Прибор зарегистрирован в сети |
D41 — индикатор работоспособности модуля SIM900D
Индикатор отображает состояние модуля SIM900D.
| Режим работы | Состояние прибора |
|---|---|
| Непрерывное свечение | Модуль исправен |
| Индикатор не светится | Сбой в работе передатчика (SIM900D) |
