Элементы охранной панели
Описание элементов охранной панели ППКОП Цербер GSM: шлейфов, пожарных зон, программируемых выходов, интерфейса RS-485 и контроллера Touch Memory.
Элементы охранной панели
Блок питания
Встроенный блок питания рассчитан на максимальный ток нагрузки 1А, что позволяет использовать весь функциональный потенциал ППКОП.
Для защиты прибора от неправильного подключения аккумуляторной батареи (АКБ) в цепи резервного питания предусмотрен сменный предохранитель.
Охранные шлейфы
ППКОП оснащён 16 охранными шлейфами/зонами, что позволяет организовать охрану как небольших, так и крупных объектов.
Рекомендуется подключать каждый извещатель к отдельному шлейфу. Это повышает информативность системы и упрощает её обслуживание. При срабатывании сигнализации отдельный шлейф позволяет однозначно определить место срабатывания.
Использование отдельных шлейфов также упрощает поиск неисправностей. Если к одному шлейфу подключено несколько последовательно соединённых датчиков, определение неисправного участка может потребовать значительного времени. В результате неисправный шлейф может быть временно отключён (зашунтирован), что снижает надёжность системы.
Для расширения количества охранных шлейфов предусмотрены специальные модули, позволяющие увеличить их общее количество до 128.
Охранные шлейфы также можно использовать для подключения пожарных извещателей по четырёхпроводной схеме. Питание таких извещателей осуществляется от программируемого выхода, настроенного на функцию Питание пожарных датчиков.

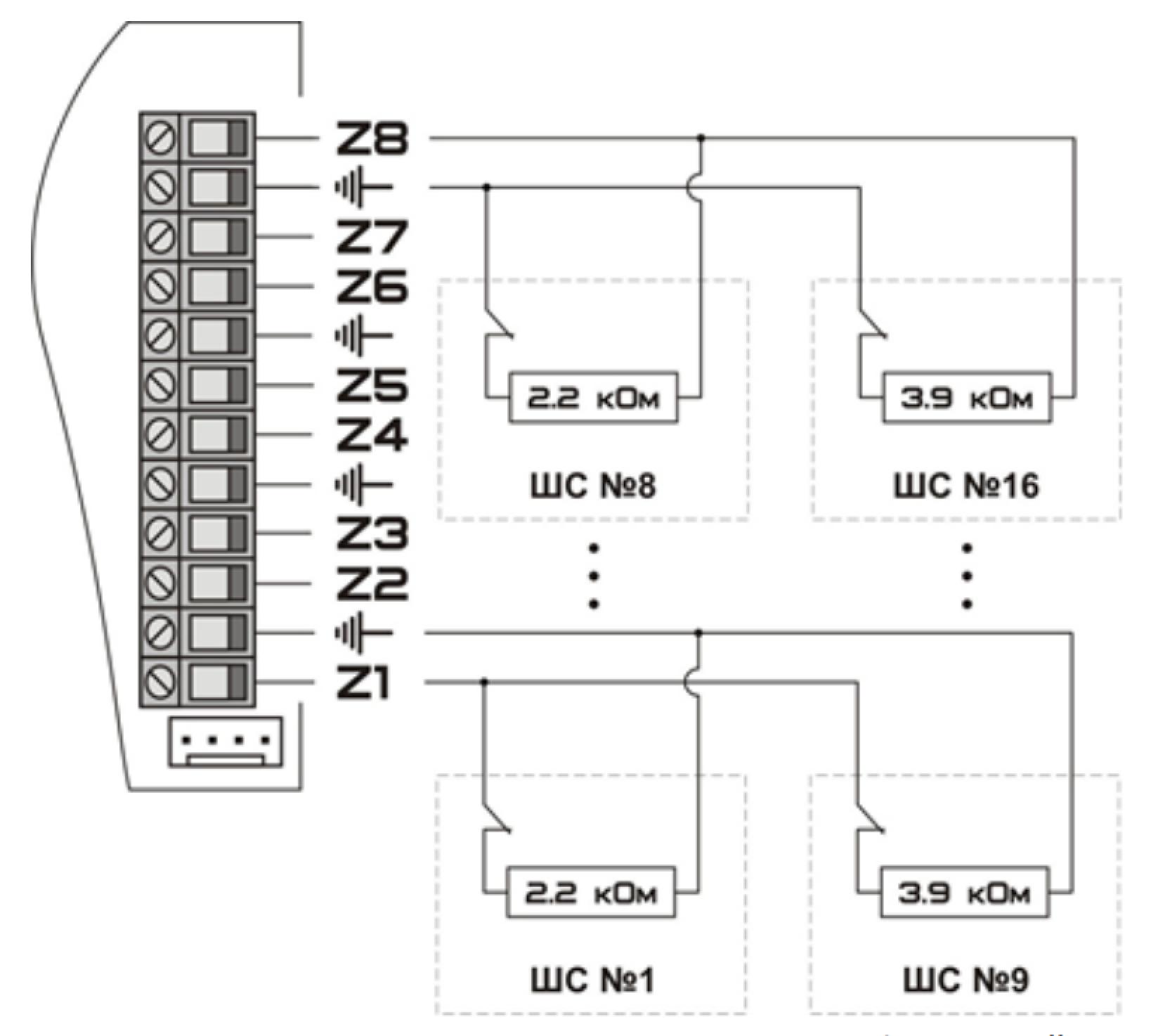

Схема подключения охранных датчиков
Ниже приведена схема подключения охранных датчиков с конфигурацией реле NC.
Шлейфы ППКОП Цербер GSM имеют удвоенную конфигурацию.
Номер парного шлейфа определяется по формуле:
F=N+8
где F — номер парного шлейфа, N — номер шлейфа, указанный на плате
Пожарные шлейфы
ППКОП оснащён 8 пожарными шлейфами с напряжением питания 24В, что позволяет создавать комплексные системы охранно-пожарной сигнализации без использования дополнительного оборудования для питания пожарных извещателей.
Шлейфы предназначены для подключения дымовых извещателей по двухпроводной схеме с питанием по шлейфу.
Основные параметры пожарных шлейфов:
| Параметр | Значение |
|---|---|
| Количество пожарных шлейфов | 8 |
| Напряжение питания | 24В |
| Оконечное сопротивление | 7,5кОм |
| Максимальный ток нагрузки | 1,5мА |
| Максимальное количество дымовых извещателей | До 25 на один шлейф* |
- При условии, что ток потребления одного извещателя в дежурном режиме составляет не более 0,05мА.
Обратите внимание: ППКОП оснащён системой контроля нагрузки пожарных
шлейфов. Прибор контролирует ток питания пожарных извещателей и регистрирует
следующие состояния:
1. Норма (переустановка)
2. Предупреждение (двойное срабатывание ШС)
3. Пожар (дым)
4. Короткое замыкание (КЗ)
5. Неисправность шлейфа (обрыв)
6. Превышение нагрузки шлейфа
Если к пожарному шлейфу подключить количество дымовых извещателей, общее токопотребление которых превышает 1.5мА, то прибор выдаст сообщение о превышении токовой нагрузки пожарного шлейфа. Необходимость этой функции обусловлена тем, что при превышении данного параметра большинство ППКОП перестаю контролировать целостность ШС, что может привести к потере извещателей и частичной неработоспособности пожарного ШС. Такое поведение объясняется тем, что суммарное внутреннее сопротивление пожарных извещателей, по мере увеличения количества датчиков на одном шлейфе, становится равным оконечному сопротивлению шлейфа.
Программируемые выходы
ППКОП оснащён 10 программируемыми выходами, поддерживающими 22 различные тактики работы. Это позволяет использовать выходы для реализации различных функций системы охраны.
В соответствии с НПБ 77-98 все выходы имеют контроль подключаемых линий.
Два выхода оснащены электромагнитными реле, что позволяет подключать силовые исполнительные устройства, в том числе: шлагбаумы, задвижки, системы дымоудаления, системы пожаротушения и другие исполнительные механизмы.
Эмулятор телефонной линии
ППКОП Цербер GSM позволяет передавать сообщения от панелей других производителей, оснащённых телефонным коммуникатором и поддерживающих формат передачи данных Contact ID.

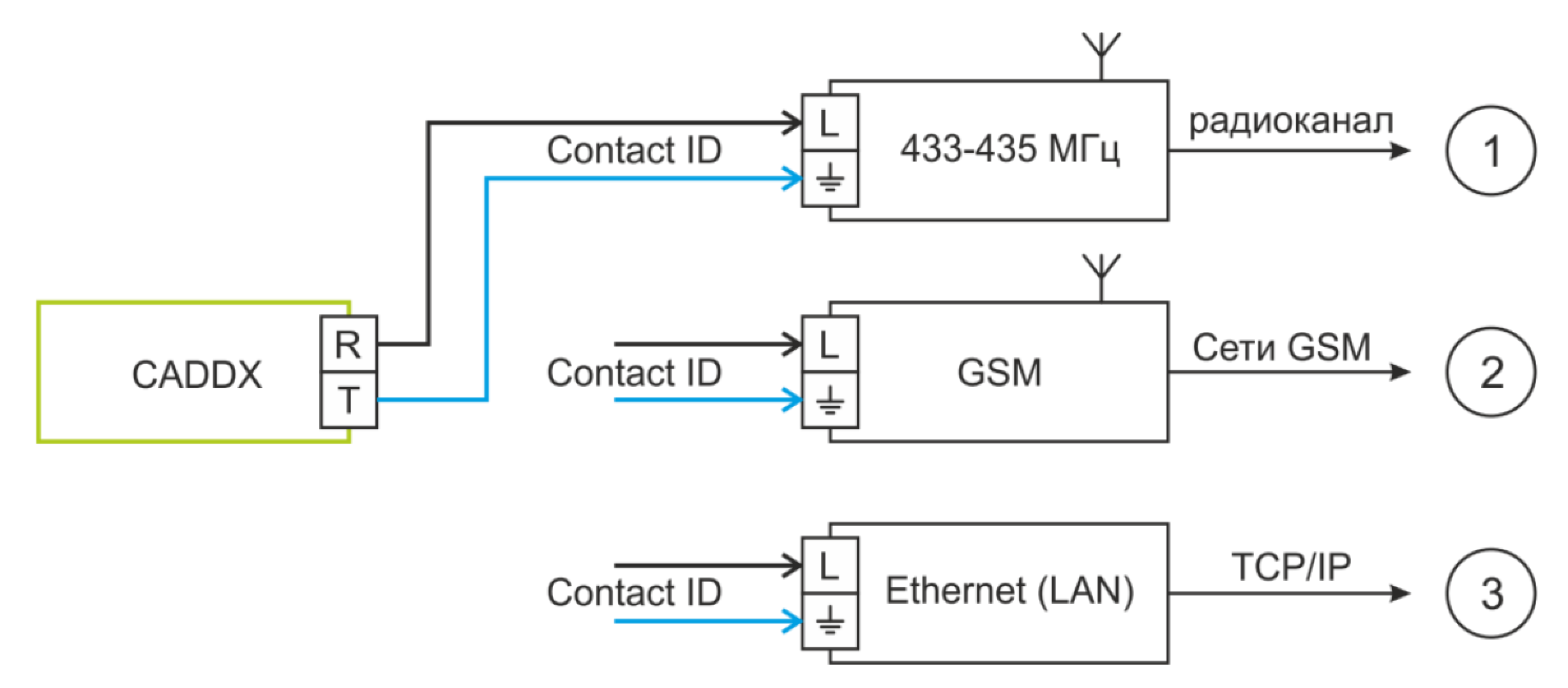

Схема подключения оборудования других производителей к ППКОП Цербер GSM приведена ниже.
Интерфейс RS-485
ППКОП Цербер GSM позволяет расширить базовое количество шлейфов и программируемых выходов с помощью подключения дополнительных модулей расширения. Также прибор поддерживает работу с 8 клавиатурами.

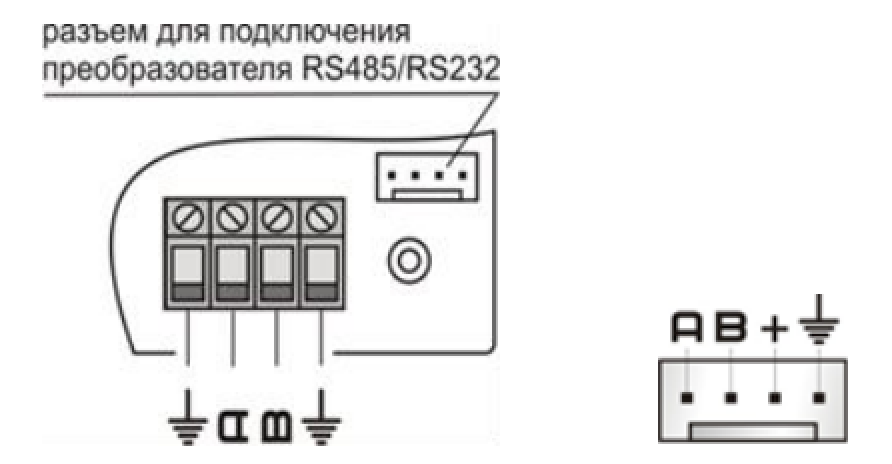

Обмен данными с периферийными устройствами осуществляется по интерфейсу RS-485. Клеммы подключения линий интерфейса обозначены на плате буквами A и B.
Обратите внимание: на плате предусмотрен четырёхконтактный разъём для подключения преобразователя интерфейса RS-485/RS-232.
Преобразователь интерфейса Цербер ПИ используется для подключения ППКОП к ПК при конфигурировании прибора, а также при использовании ППКОП в качестве базовой станции.

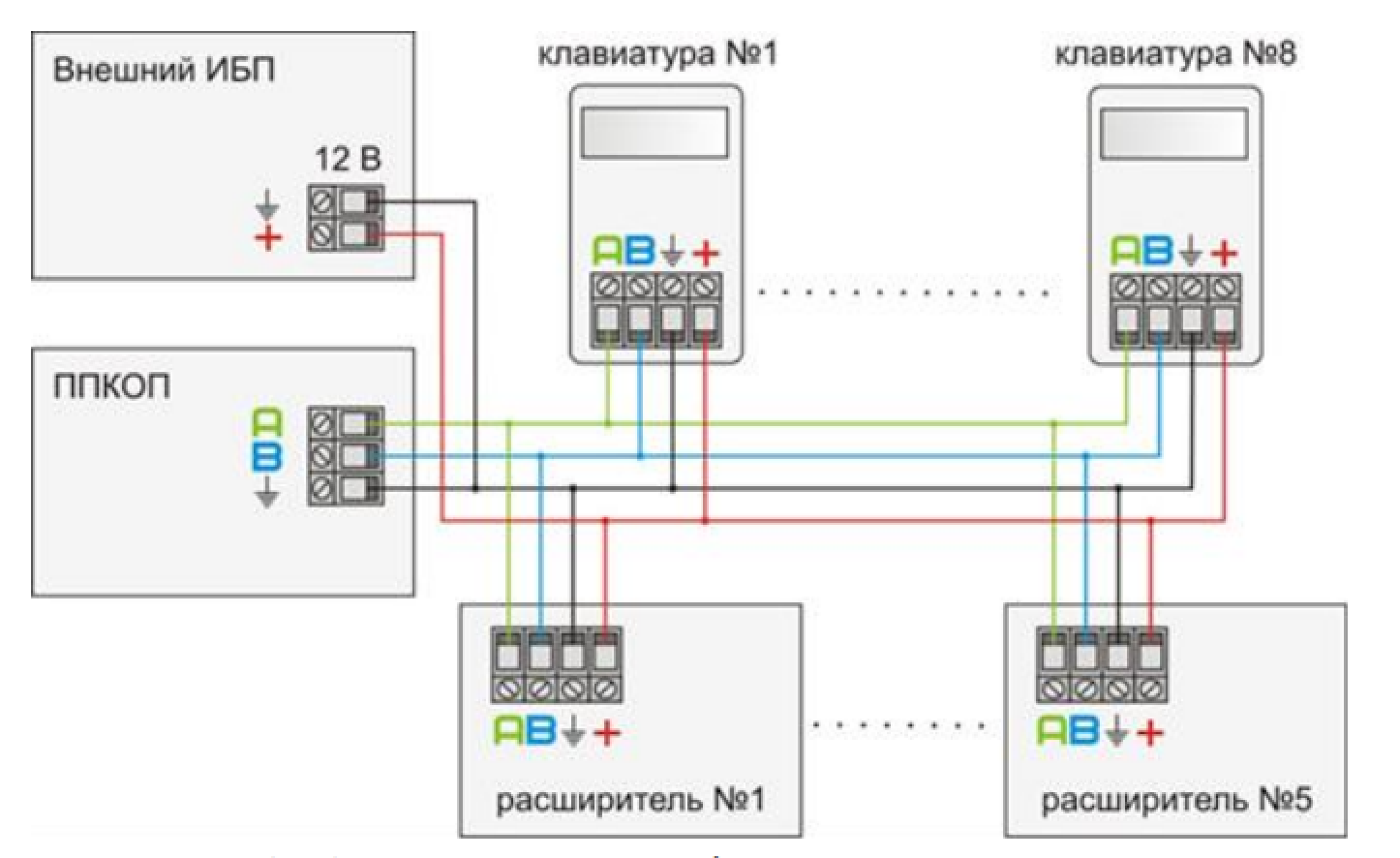

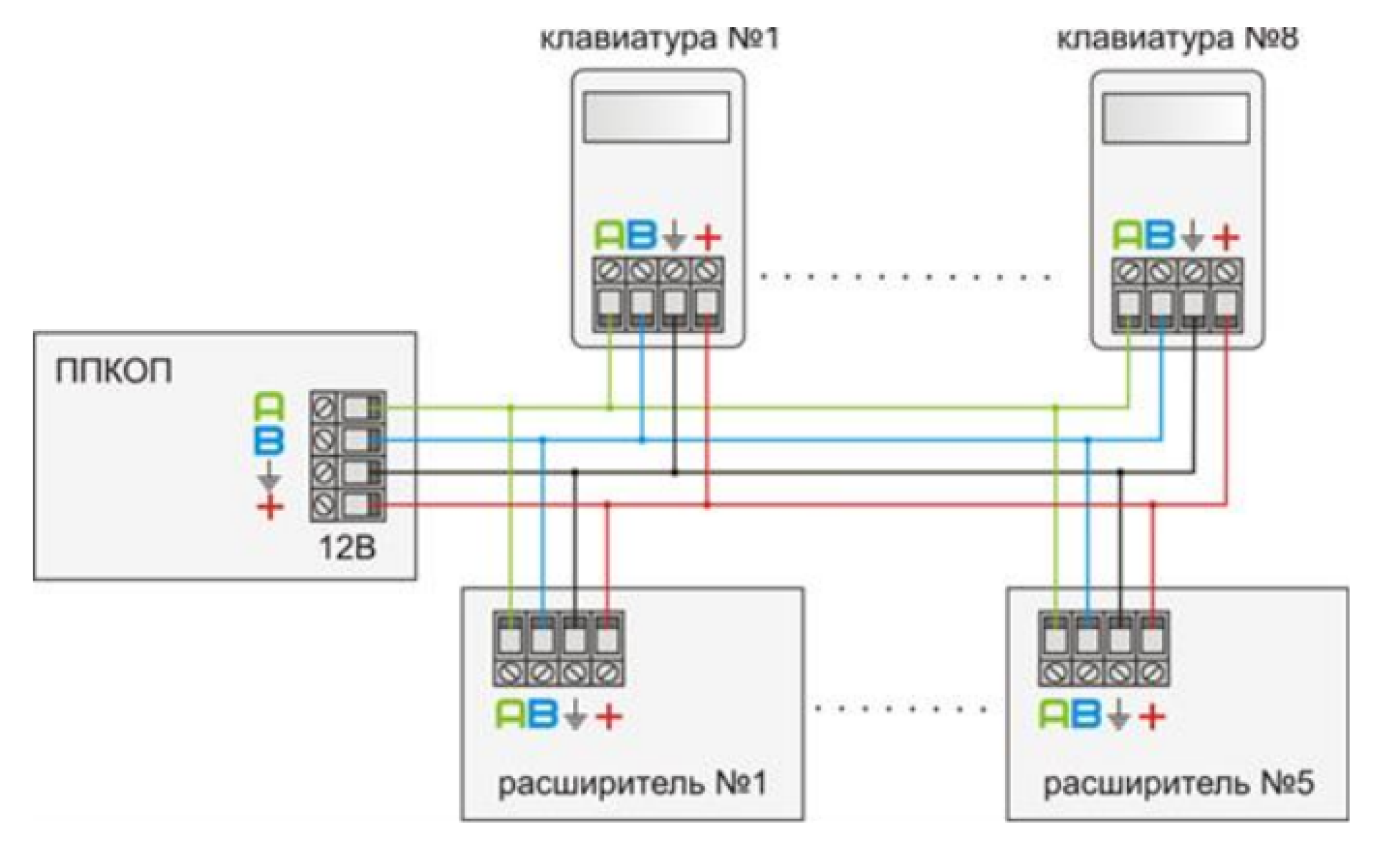

Устройства периферии, внешний ИБП и ППКОП имеют общий минус. Такая схема подключения обеспечивает защиту интерфейса RS-485 от разности потенциалов возникающей между "землями" источников питания. Отклонение от данной схемы подключения может привести к выходу из строя устройства передачи данных (UART).
Контроллер Touch Memory
Память ППКОП позволяет хранить до 128 ключей Touch Memory.
Запрограммированные ключи Touch Memory могут использоваться для:
- постановки разделов на охрану;
- снятия разделов с охраны;
- управления доступом на объект.
К ППКОП можно подключить один или несколько считывателей ключей Touch Memory. Максимальная длина линии интерфейса Touch Memory составляет 100м.
Если вы подключаете несколько считывателей TM, то общая длина линии суммируется, и не должна превышать 100м.
Если считыватель оснащён встроенным светодиодом, его можно использовать в качестве информационного индикатора. Светодиод подключается к одному из программируемых выходов через резистор 2,2кОм. Тактика работы выхода настраивается в соответствии с требованиями пользователя.
В зависимости от настроек программируемого выхода светодиод может отображать:
- состояние ППКОП — под охраной/не под охраной;
- номера нарушенных шлейфов;
- готовность или неготовность системы к постановке на охрану.
Многие считыватели оснащены двухцветным светодиодом, который позволяет наглядно отображать состояние раздела охраны. Например:
| Цвет индикатора | Состояние |
|---|---|
| Зелёный | Раздел готов к постановке на охрану |
| Красный | Раздел находится под охраной |
Далее приведены два варианта подключения считывателей ключей Touch Memory.

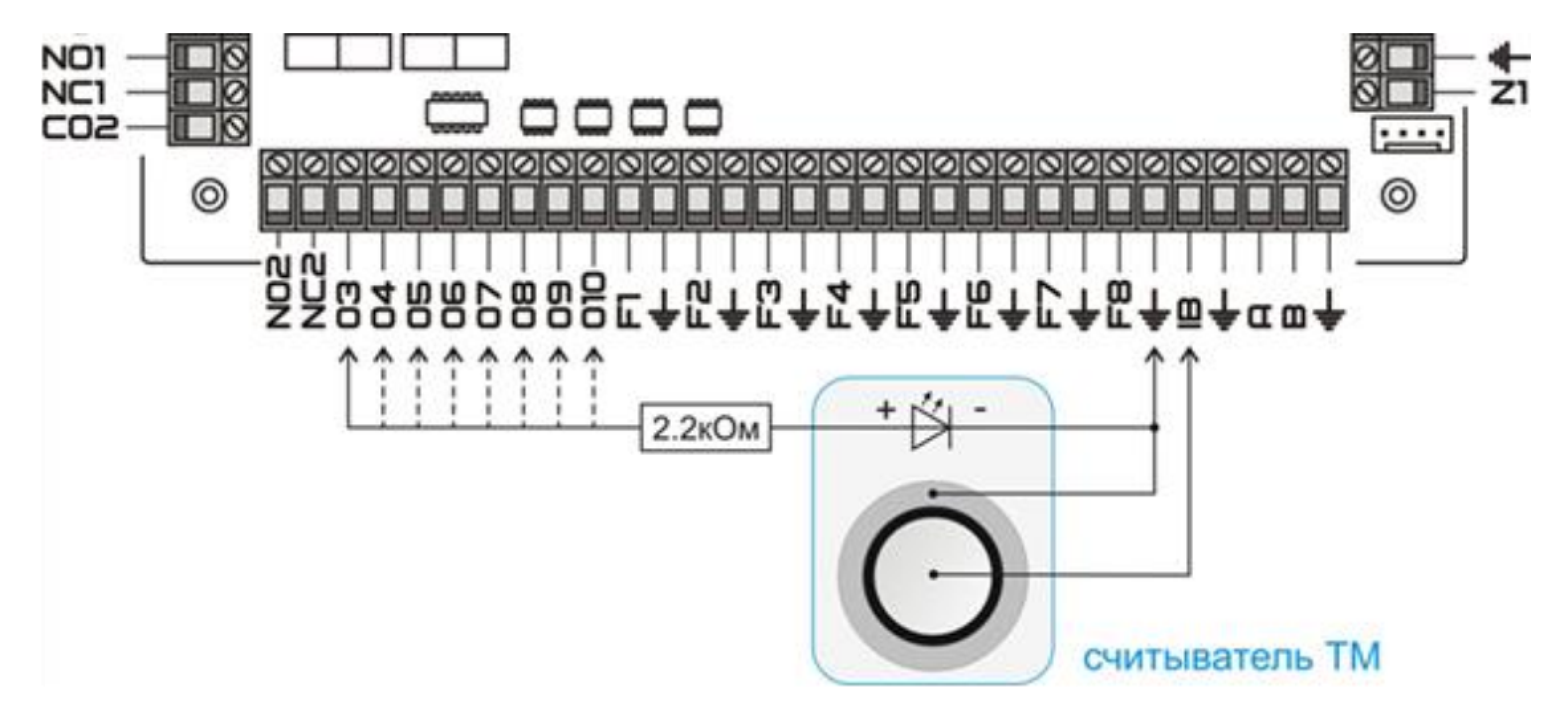

Схема подключения считывателя с одноцветным светодиодом

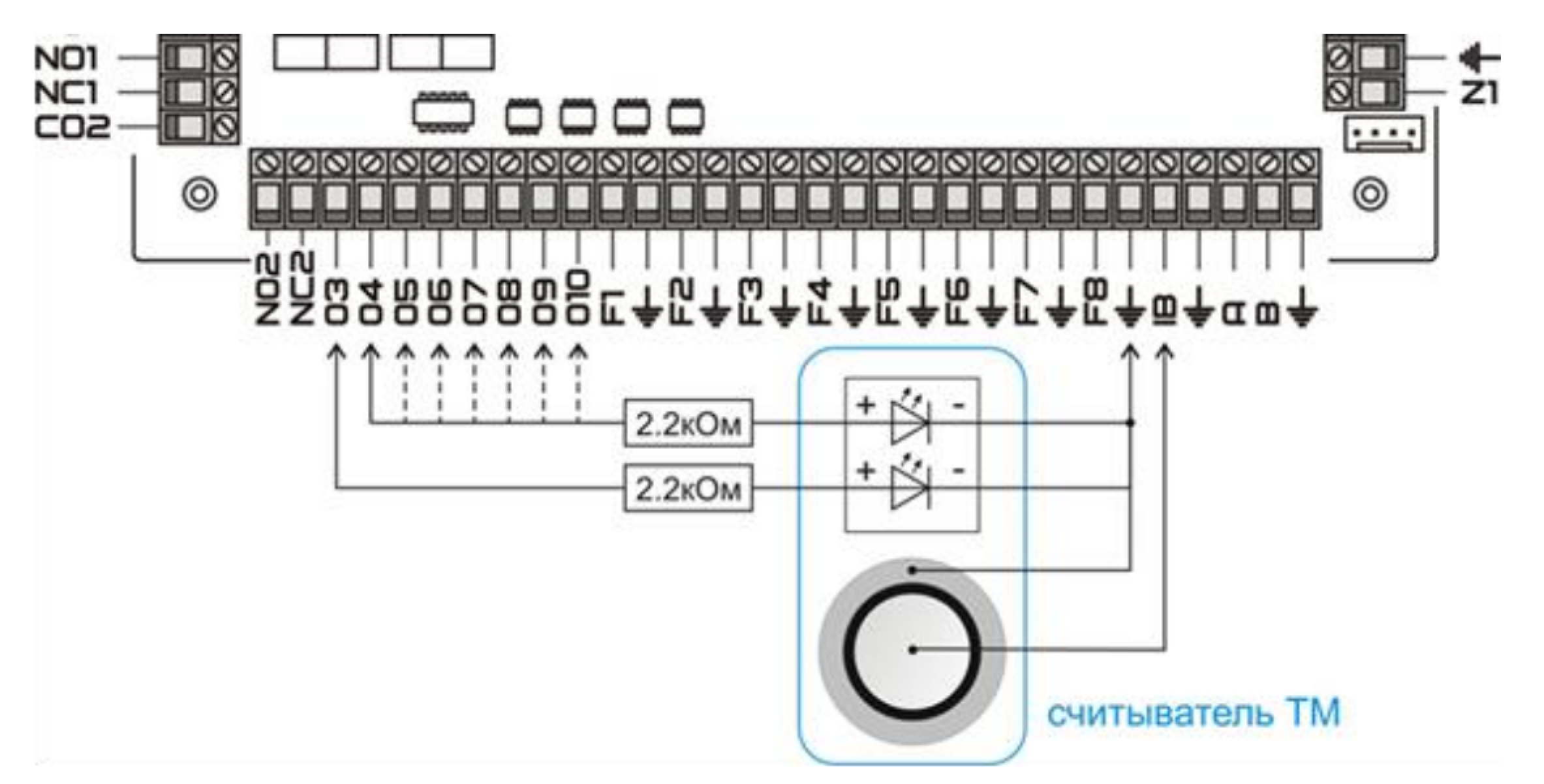

Схема подключения считывателя с двухцветным светодиодом
