Введение
Общие сведения о ППКОП Цербер GP-4: назначение, версии, поддерживаемые сети GSM и интерфейсы.
Введение
ВНИМАНИЕ! Оборудование с GSM в качестве основного канала связи без антенны ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ! (Цербер GSM, Цербер GP-4, Цербер GT)
Цербер GP-4 — это многофункциональный охранно-пожарный прибор. Прибор предназначен для работы в качестве приёмно-контрольного прибора (ППКП), средства передачи извещений (СПИ) и прибора управления в составе комплексов:
- охранной и тревожной сигнализации;
- пожарной сигнализации и автоматики;
- контроля доступа.
В качестве основного канала связи ППКОП Цербер GP-4 использует встроенный GSM-модуль, установленный на плате. Прибор поддерживает работу в следующих сетях мобильных операторов:
- Сети UMTS/HSPA 900/2100 МГц
- Сети GSM/GPRS 850 / 900 / 1800 / 1900 МГц
Версии Цербера GP-4
Основным отличием существующих версий ППКОП Цербер GP-4 является встроенный в них модуль связи. В зависимости от установленного модуля, для передачи событий прибор может использовать сети 2G или 3G сотовой связи. Кроме этого, могут отличаться поддерживаемые режимы передачи данных.

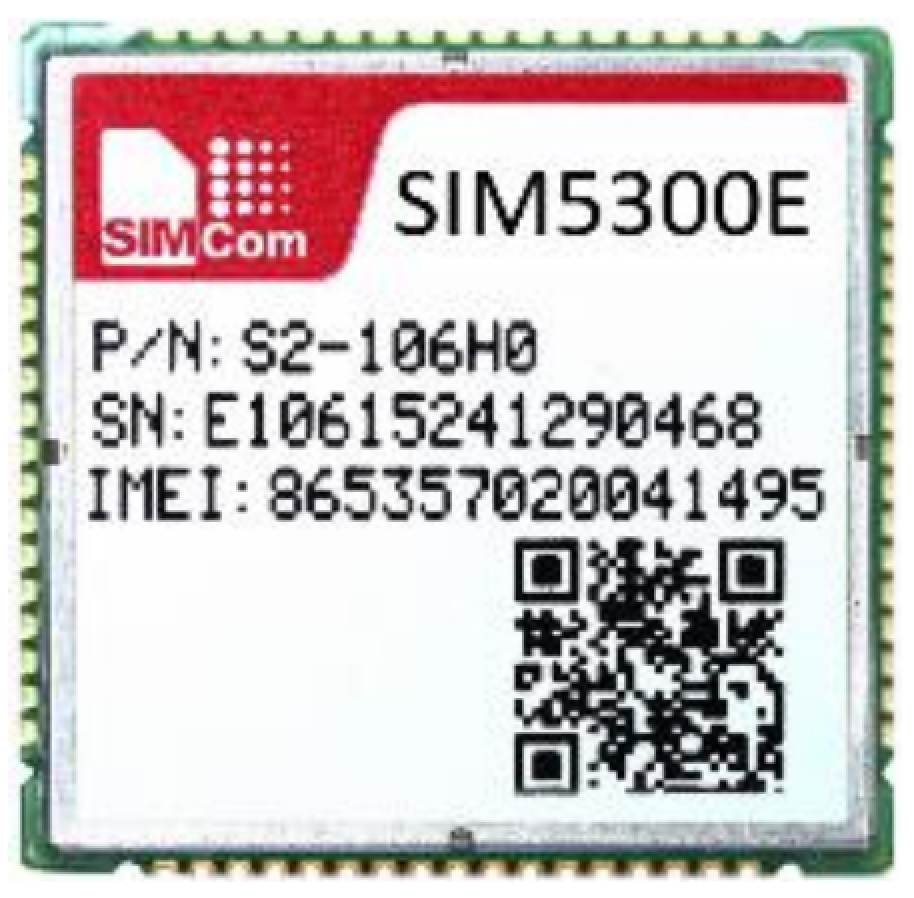

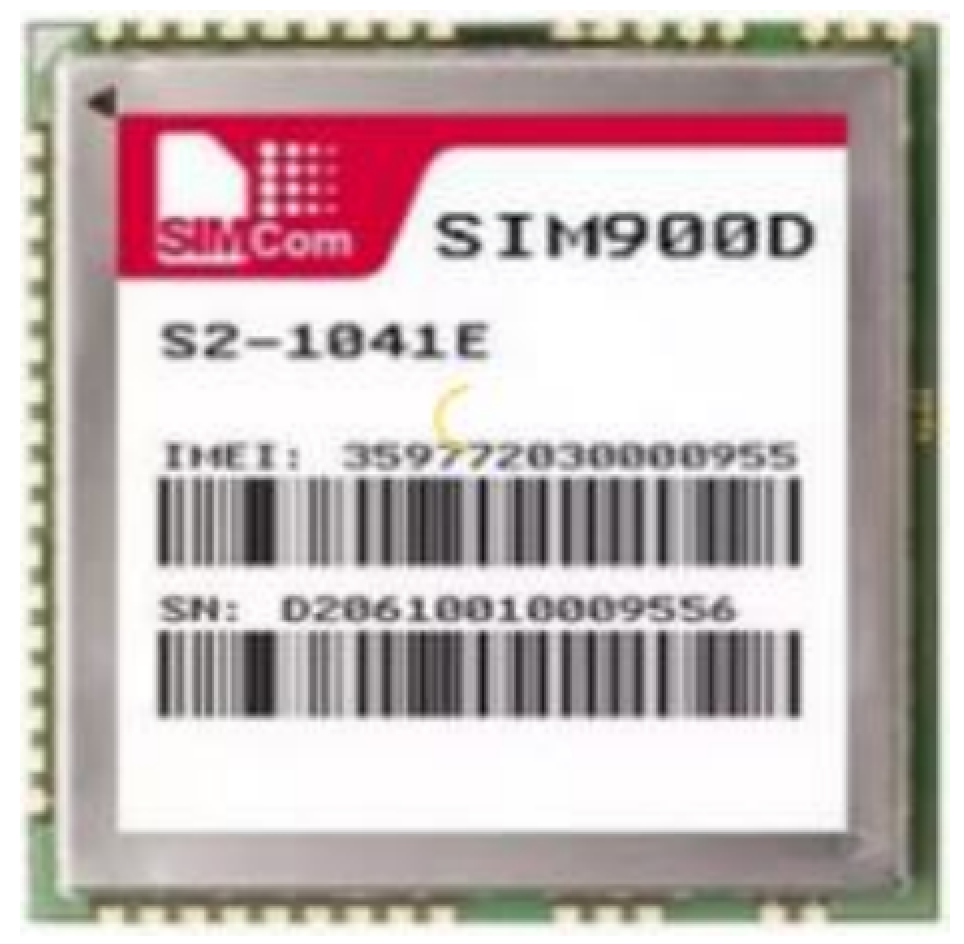

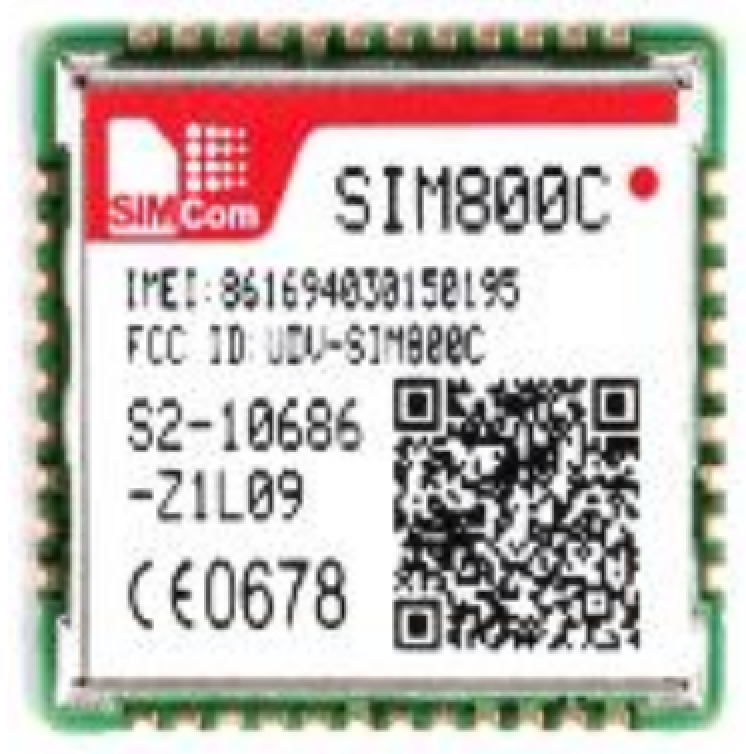

| Вид модуля связи | Версия прибора | Сети | Частоты | Режимы передачи данных |
|---|---|---|---|---|
 | 2.1; 2.4 | 2g | GSM 850/900/1800/1900 МГц | СSD; TCP/IP; TCP/IP+CS; TCP/IP+дублирование |
 | 3.2; 3.4; 3.5; 3.8 | 2g | GSM 850/900/1800/1900 МГц | TCP/IP; TCP/IP+дублирование |
 | 4.1 | 2g; 3g | UMTS/HSPA 900/2100 МГц; GSM/GPRS/EDGE 900/1800 МГц | TCP/IP; TCP/IP+дублирование |

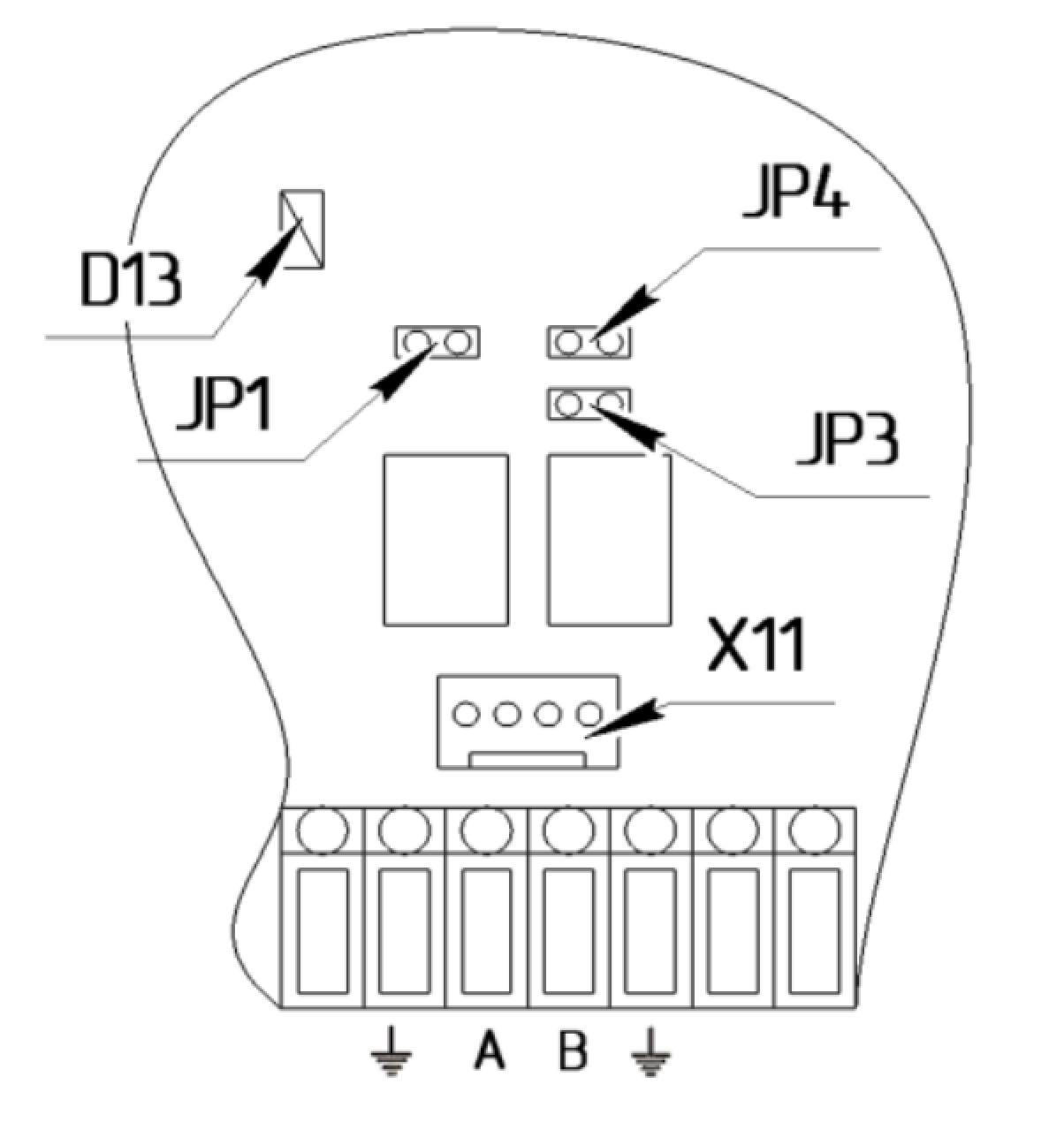

В различных версиях были усовершенствованы или добавлены поддерживаемые прибором интерфейсы: начиная с версии ППКОП Цербер GP-4 вер. 3.4 была добавлена возможность включения мастер режима для интерфейса RS-485. Это позволило подключать к прибору различные периферийные устройства (пульты управления (клавиатуры) Цербер К, Цербер K-TM и Цербер K-TS, преобразователь протокола С2000-ПП, радиорасширители Астра-РИ-М и Астра Zитадель, модем резервной связи Цербер LAN).
- JP3 — перемычка согласования RS-485;
- JP1, JP4 — перемычки линии питания RS-485;
- X11 — разъем для программирования;
- D13 — индикатор активности RS-485.

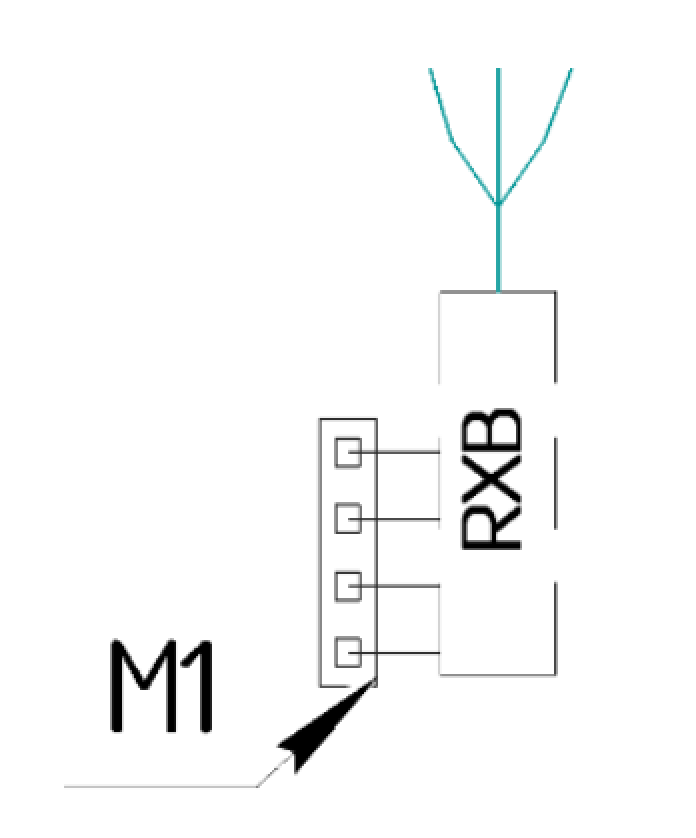

Также, начиная с версии ППКОП Цербер GP-4 вер. 3.4, был добавлен интерфейс для подключения радиоприёмников RXB, позволяющий принимать сигналы от радиобрелоков, работающих на частоте 434 МГц (EV1527).

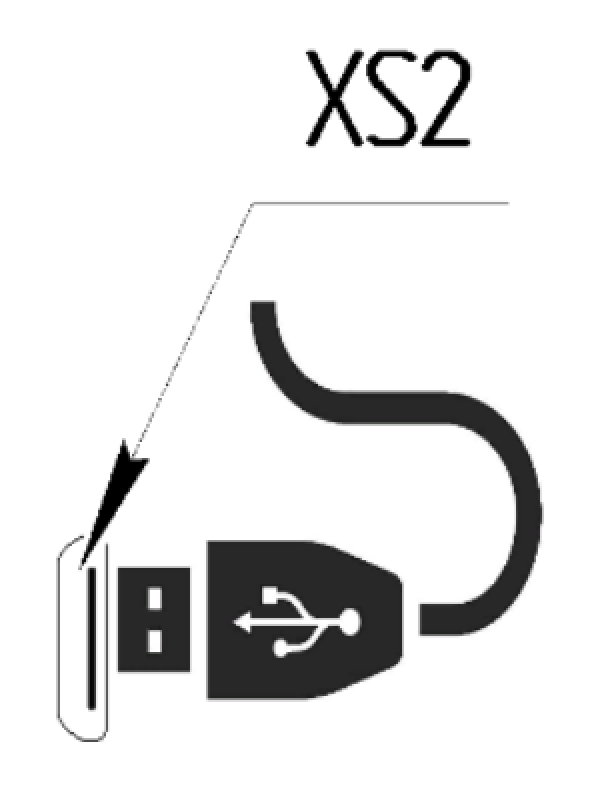

Начиная с версии ППКОП Цербер GP-4 вер. 3.5, на плате прибора появился интерфейс MicroUSB. Данный интерфейс, наравне с интерфейсом RS-485, позволяет осуществлять конфигурирование прибора.

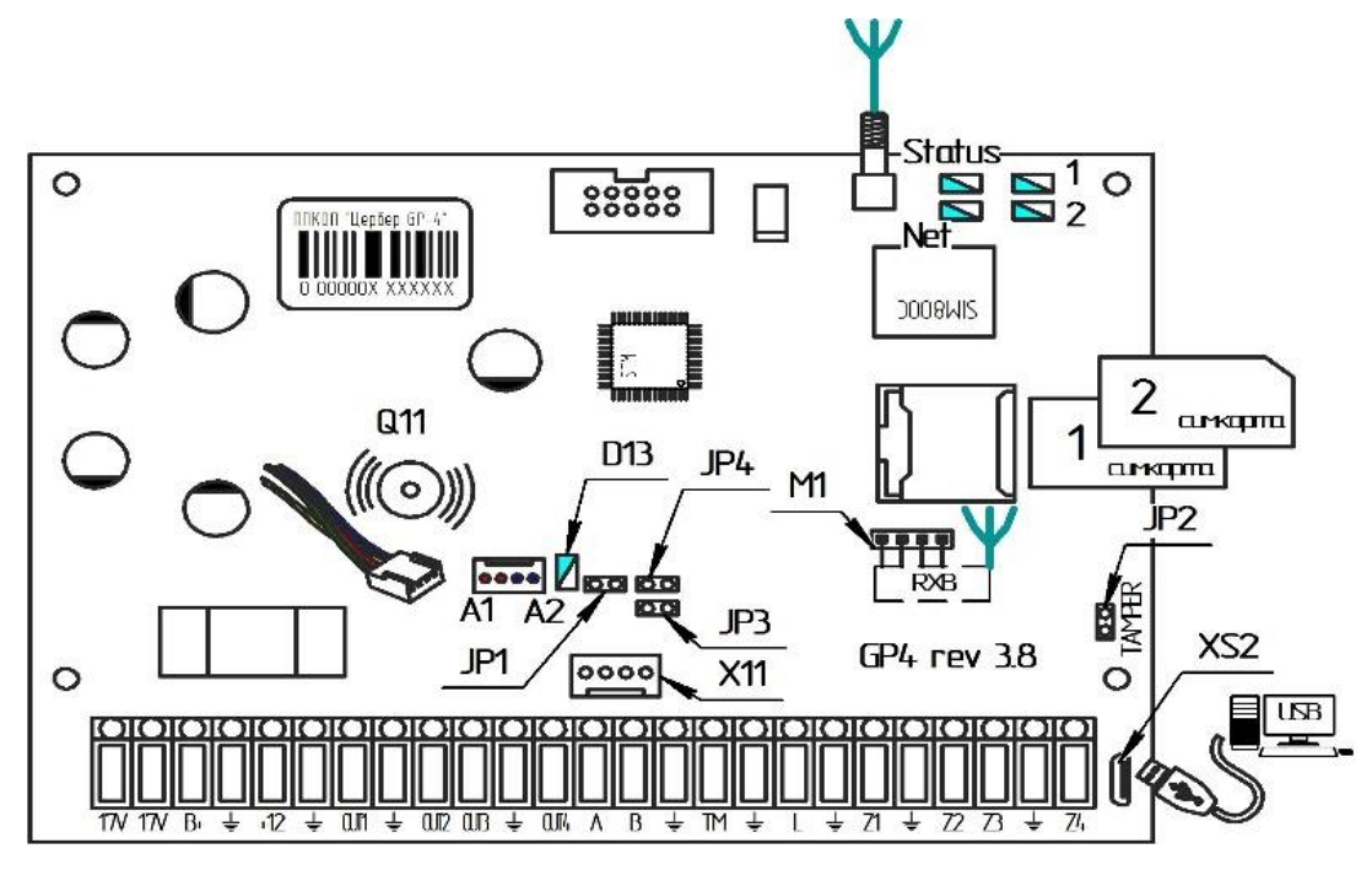

Начиная с версии ППКОП Цербер GP-4 вер. 3.8, на плате прибора появились два выхода оптореле (A1, A2) и встроенный звуковой динамик (Q11).
