Внешний вид прибора, разъёмы
Схема прибора Цербер GP-4 с подключением к клемма приборов, описание клемм, светодиодов, разъёмов.
Внешний вид

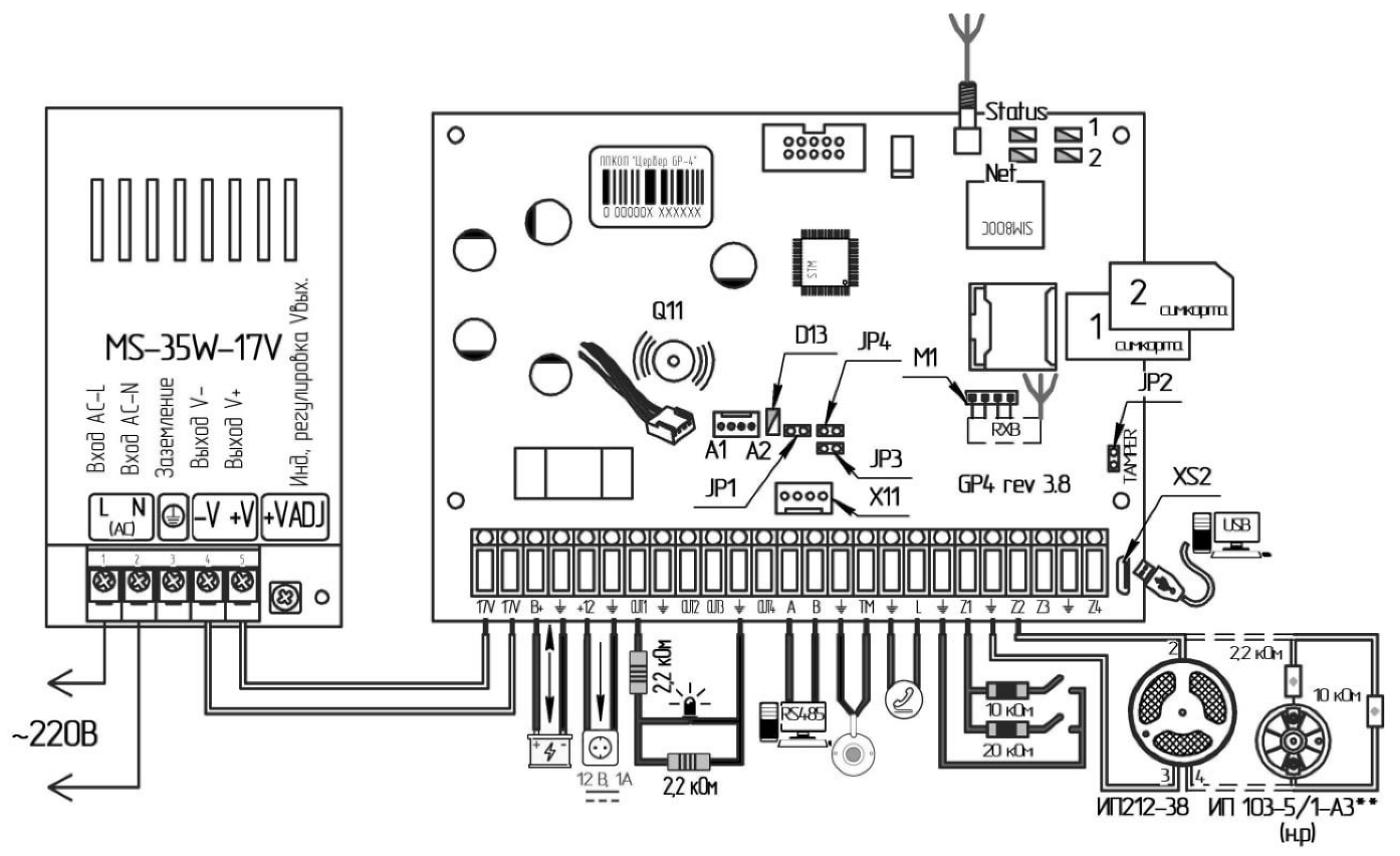

На схеме ниже представлен внешний вид платы Цербер GP-4 с подключениями к клеммам приборов.
| Обозначение | Описание |
|---|---|
| Х11 | Разъем для программирования (RS-485) |
| XS2 | Разъем для программирования (MicroUSB) |
| JP2 | Тамперный вход |
| JP3 | Перемычка согласования RS-485 |
| JP1, JP4 | Перемычки питания RS-485 (в режиме мастера) |
| Status, Net, 1, 2 | Индикаторы работы модуля связи |
| D13 | Индикатор интерфейса RS-485 |
| М1 | Интерфейс подключения приемника RXB |
| 17V | Клеммы подключения основного источника питания |
| +B | Клемма подключения резервного источника питания (АКБ) |
| GND | Общий минус |
| +12 | Выход питания (12 В; 0,5 А) |
| OUT 1–4 | Программируемые транзисторные выхода (12 В; 0,5 А) |
| А1, А2 | Выхода оптореле (300 В, 50 мА) |
| Q11 | Звуковой динамик |
| A, B | Клеммы интерфейса RS-485 |
| L | Клемма эмулятора телефонной линии |
| TM (IB) | Клемма для подключения считывателя ТМ |
| Z1–Z4 | Клеммы охранно/пожарных зон (зоны с удвоением, оконечное сопротивление: 10 кОм и 20 кОм) |
Световая индикация прибора помогает определить текущее состояние связи с сервером ПЦН, а именно:
- STATUS: светится — питание подключено, модем запущен;
- NET: мигает 1 Гц — регистрация в сети; мигает 0.5 Гц — зарегистрирован в сети;
- 1 — мигает 1 Гц: модем работает на 1-й SIM-карте, осуществляется попытка связи с сервером ПЦН;
- 1 — горит: модем работает на 1-й SIM-карте, есть связь с сервером ПЦН;
- 2 — мигает 1 Гц: модем работает на 2-й SIM-карте, осуществляется попытка связи с сервером ПЦН;
- 2 — горит: модем работает на 2-й SIM-карте, есть связь с сервером ПЦН.
