Цербер RP-4 + Цербер Wi-Fi
Подключение и настройка модуля резервной связи Цербер Wi-Fi для работы с Цербер RP-4.
Подключение Цербер Wi-Fi к Цербер RP-4
Основным каналом связи в данном случае является радио-канал. Если доставка событий по радио-каналу невозможна, доставка событий будет происходить через Wi-Fi.
Также модуль позволяет организовать управление режимами охраны ППКОП из приложения Моя Охрана.
Инструкция
При выключенном питании подключите Цербер Wi-Fi к Цербер RP-4 с помощью соединительного шлейфа из комплекта в разъёмы J1.
Закрепите Цербер Wi-Fi на корпусе при помощи двухстороннего скотча.
Вставьте перемычку между клемм TM (TouchMemory) и земли для возможность считать и записать настройки в прибор.
Подключите Цербер RP-4 к ПК с помощью преобразователя RS-485/USB и запустите программу-конфигуратор prog_cerber04.exe.
Подайте питание на плату Цербер RP-4 и нажмите в программе-конфигураторе на кнопку Считать.

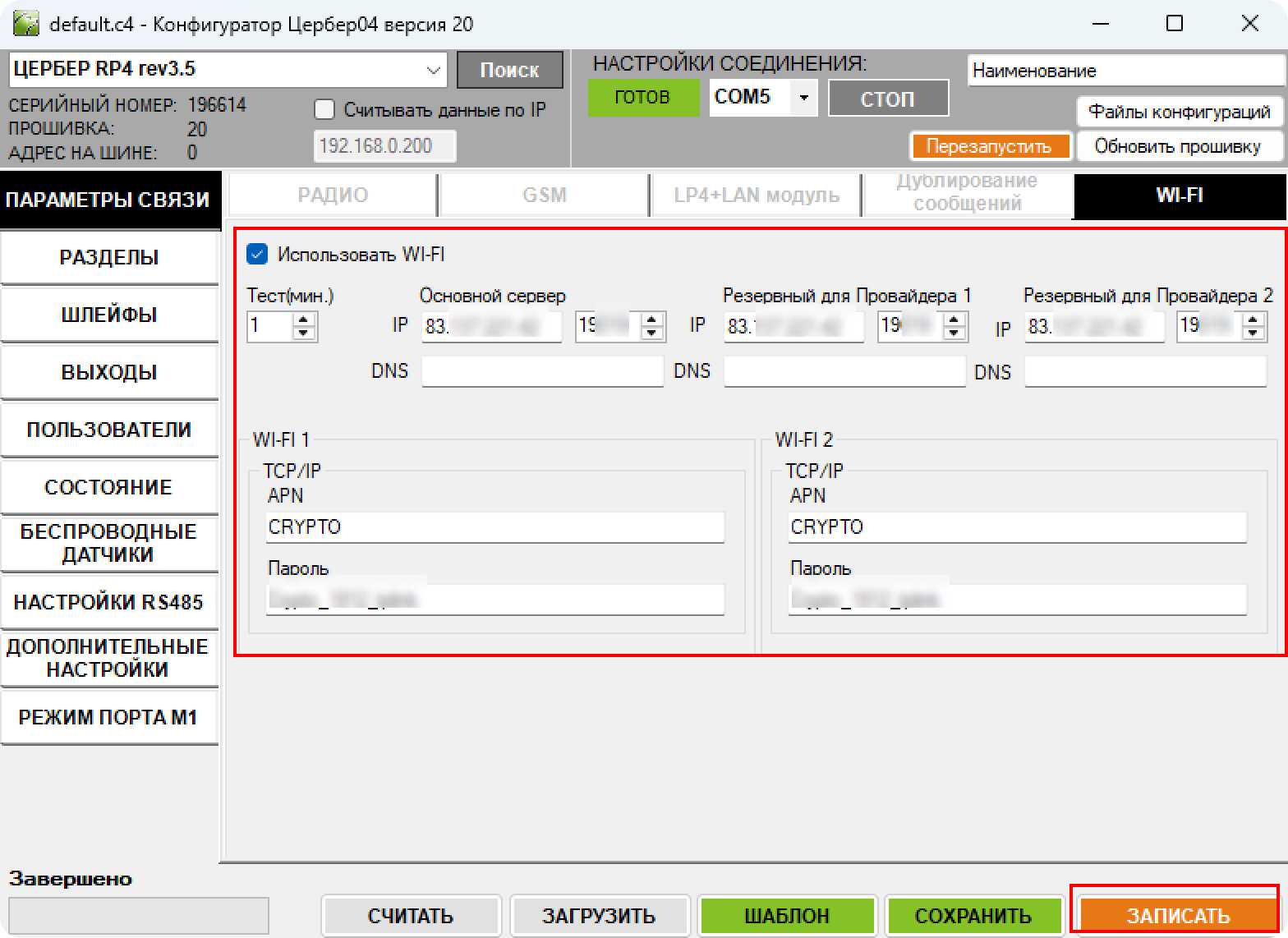

Настройте параметры связи Цербера Wi-Fi с сервером ПЦН:
- Перейдите во вкладку Wi-Fi.
- Поставьте галочку Использовать Wi-Fi.
- Тестовый интервал — время между отправкой тестовых сообщений на сервер ПЦН.
- Основной сервер — IP-адрес, на который будут уходить сообщения с прибора. Он должен соответствовать внешнему белому IP-адресу пультового ПК, например,
82.102.56.206. - Порт — открытый порт входящих интернет-сообщений, настроенный в драйвере Цербер.
- DNS — в данном поле можно указать доменное имя для отправки сообщений на сервер сообщений.
- Резервный для Провайдера N — поля для ввода резервных IP-адресов для первого и второго провайдеров соответственно, которые доступны на пультовом ПК. Они могут быть одинаковыми для обеих провайдеров или остаться пустыми при отсутствии резервного IP-адреса.
Настройте подключение к Wi-Fi:
- APN — название сети Wi-Fi.
- Пароль — пароль от сети Wi-Fi.
Нажмите кнопку Записать, чтобы записать в прибор изменения.
Уберите перемычку между клеммами TM и земли.
Модуль резервной связи Цербер Wi-Fi успешно подключен к охранно-пожарному прибору Цербер RP-4.
