Цербер 03 + Цербер Wi-Fi

Подключение и настройка модуля резервной связи Цербер Wi-Fi для работы с Цербер 03.

Подключение Цербер Wi-Fi к Цербер 03

Основным каналом связи в данном случае является радио-канал. Если доставка событий по радио-каналу невозможна, доставка событий будет происходить через Wi-Fi.

Также модуль позволяет организовать управление режимами охраны ППКОП из приложения Моя Охрана.

Инструкция

При выключенном питании подключите Цербер Wi-Fi к Цербер 03 с помощью соединительного шлейфа из комплекта в разъёмы J1.

Закрепите Цербер Wi-Fi на корпусе при помощи двухстороннего скотча.

Вставьте перемычку между клемм TM (TouchMemory) и земли для возможность считать и записать настройки в прибор.

Подключите Цербер 03 к ПК с помощью преобразователя RS-485/USB и запустите программу-конфигуратор panel.exe.

Подайте питание на плату Цербер 03 и нажмите в программе-конфигураторе на кнопку Считать.

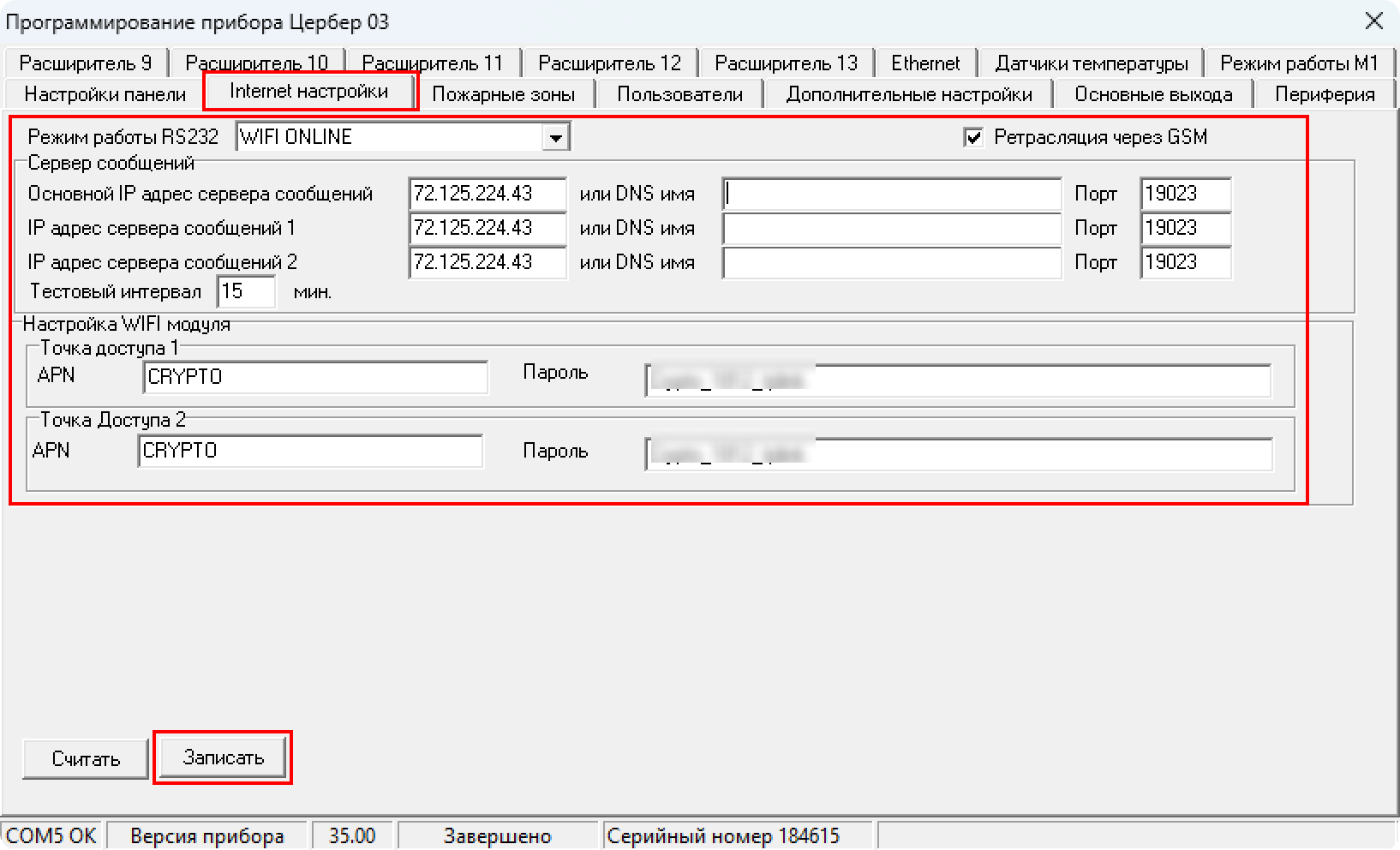

Перейдите во вкладку Internet настройки.

Вкладка Internet настройки

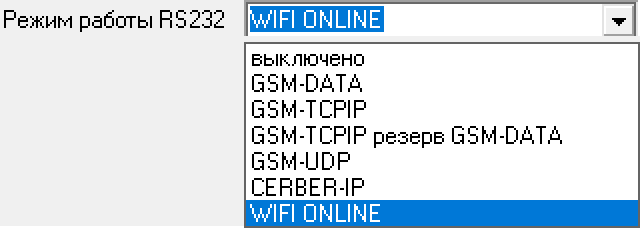

Выберите в поле Режим работы RS232 значение WIFI ONLINE.

Настройка режима работы RS-232

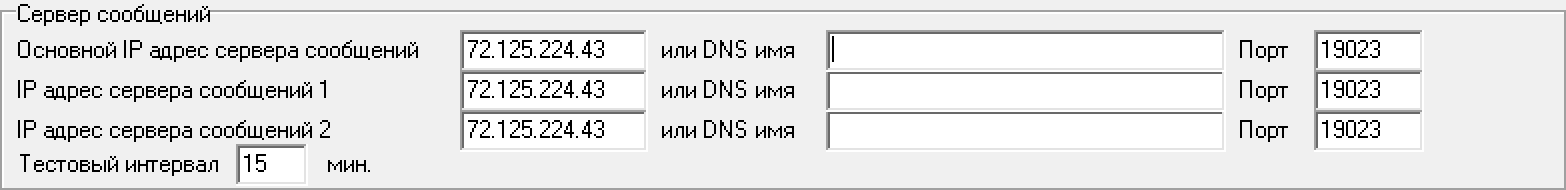

Настройте параметры связи Цербера Wi-Fi с сервером ПЦН:

Настройка режима работы RS-232
  1. Основной IP адрес сервера сообщений — IP-адрес, на который будут уходить сообщения с прибора. Он должен соответствовать внешнему белому IP-адресу пультового ПК, например, 72.125.224.43.
  2. Порт — открытый порт входящих интернет-сообщений, настроенный в драйвере Цербер.
  3. или DNS имя — в данном поле можно указать доменное имя для отправки сообщений на сервер сообщений.
  4. Тестовый интервал — время между отправкой тестовых сообщений на сервер ПЦН.
  5. IP адрес сервера сообщений N — поля для ввода резервных IP-адресов для первого и второго провайдеров соответственно, которые доступны на пультовом ПК. Они могут быть одинаковыми для обеих провайдеров или остаться пустыми при отсутствии резервного IP-адреса.

Настройте подключение к Wi-Fi:

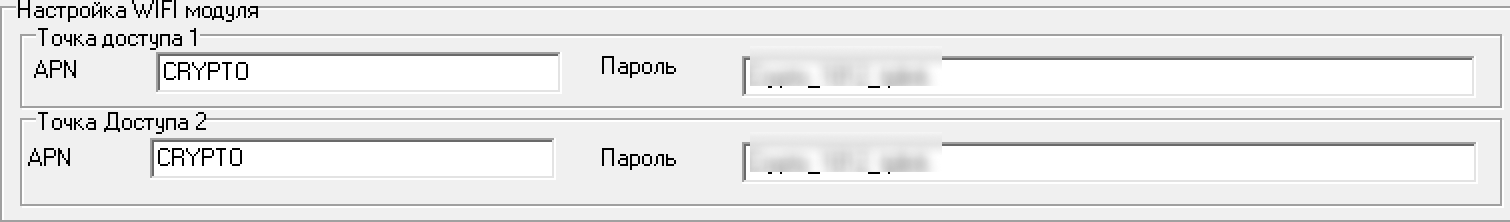

Настройте подключение к Wi-Fi
  1. APN — название сети Wi-Fi.
  2. Пароль — пароль от сети Wi-Fi.

Нажмите кнопку Записать, чтобы записать в прибор изменения.

Уберите перемычку между клеммами TM и земли.

Модуль резервной связи Цербер Wi-Fi успешно подключен к охранно-пожарному прибору Цербер 03.
