Принцип работы радиосети
Принцип построения радиосети Цербер, маршрутизация сообщений, работа ретрансляторов и резервирование каналов связи.
Принцип работы радиосети Цербер
Главное преимущество сети Цербер состоит в способности объектового прибора функционировать в качестве ретранслятора с промежуточным накоплением информации для других абонентских комплектов, которые находятся вне прямой радио-видимости центральной станции. Каждый абонентский комплект динамически оценивает и сохраняет информацию относительно всех возможных маршрутов, через которые они могут посылать сообщения на центральную станцию
При настройке сети Цербер следует учесть, что дальность прохождения радиосигнала в городской застройке не превышает 4 км, а в прямой видимости максимальное расстояние составляет 25 км. Поэтому организацию сети следует начинать от центральной станции или ретрансляторов, чей радиосигнал проходит напрямую (на ЦС).
При настройке сети Цербер следует учитывать, что передатчик имеет небольшую мощность 10 мВт. Для упрощения развертывания сети имеет смысл создать мини сеть (скелет), состоящую из ЦС и нескольких ППКОП, расположенных на высотных зданиях вашего города и оснащённых качественным антенно-фидерным хозяйством. Эта сеть будет являться основанием, вокруг которого будет выстраиваться сеть нижнего уровня.
Особенность сети Цербер заключается в том, что чем больше объектов входят в состав сети, тем проще настройка сигнала и тем гибче и динамичнее настраивается система. Грамотно расположенные ретрансляторы и качественное антенно-фидерное хозяйство намного упрощают развертывание сети.
Очень важно понимать принцип построения сети, то есть то, как прибор выбирает тот или иной ретранслятор и какими правилами он при этом руководствуется. Понимание этого поможет вам в дальнейшей работе и избавит от множества вопросов.
Каждый прибор, в первую очередь, старается передать сообщение по кратчайшему пути. Самый кратчайший путь — это прямая передача на ЦС.
Из нескольких ретрансляторов он выберет, тот прибор, уровень ретрансляции которого самый низкий. Из нескольких ретрансляторов с одинаковым уровнем ретрансляции ППКОП выберет, тот ретранслятор, уровень сигнала которого самый максимальный, а остальных будет держать в памяти
Пример №1
Прибор слышит ретрансляторы 1-ого, 3-ого и 5-ого уровней ретрансляции. Для передачи сообщений, из этих трёх приборов, он выберет ретранслятор 1-ого уровня, даже в том случае, если уровень сигнала на оставшихся приборах будет выше.
Пример №2
Прибор слышит три ретранслятора 1-ого уровня ретрансляции. У 1-ого уровень сигнала — 4, у 2-ого уровень сигнала — 3, а у 3-ого уровень сигнала — 6. Для передачи сообщений, из этих трёх приборов, он выберет 3-ий ретранслятор, а два оставшихся прибора будет держать в памяти.

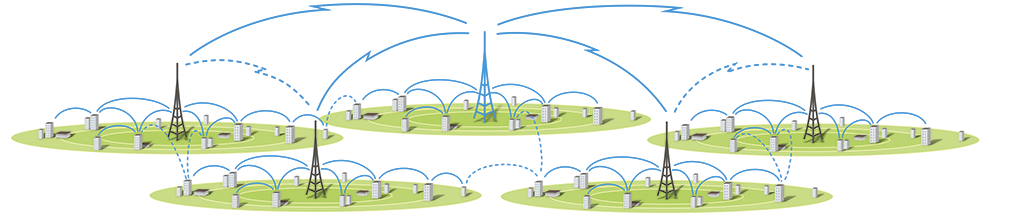

Схема работы с использованием одной базовой станции
Одна базовая станция Цербер способна работать с 1023 оконечными абонентскими устройствами.
Для организации надежной сети, имеющей резервные каналы связи с ПЦН, в первую очередь следует построить крепкую основу, базирующуюся на ключевых ретрансляторах.
Учитывая тот факт, что каждый прибор является ретранслятором, нужно понимать то, что ключевым ретранслятором будет считаться прибор установленный на господствующей высоте (чем выше тем лучше) и оборудованный антенной с высоким коэффициентом усиления (от 8 дБ и выше). Однако следует учитывать, что сеть построенная таким образом, будет ограничена по объектовой ёмкости. А для её увеличения может потребоваться установка дополнительной базовой станции и новых ретрансляторов, что с экономической точки зрения не выгодно и требует дополнительных трудозатрат. Поэтому оптимальным вариантом построения сети Цербер является схема построения на нескольких частотах.

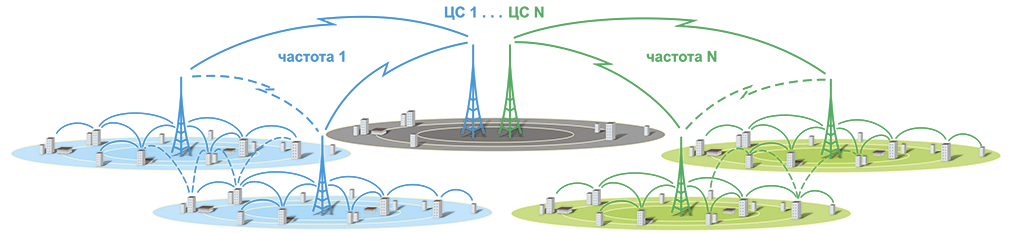

Схема построения сети на нескольких частотах
Вариант построения сети на нескольких частотах или с использованием нескольких базовых станций позволяет вам при неизменном количестве ретрансляторов увеличить объектовую емкость пульта. Если сравнить первый рисунок со вторым, то мы видим, что количество ретрансляторов не увеличилось, но при этом объектовая емкость ПЦН в таком варианте составит 2000 объектов.

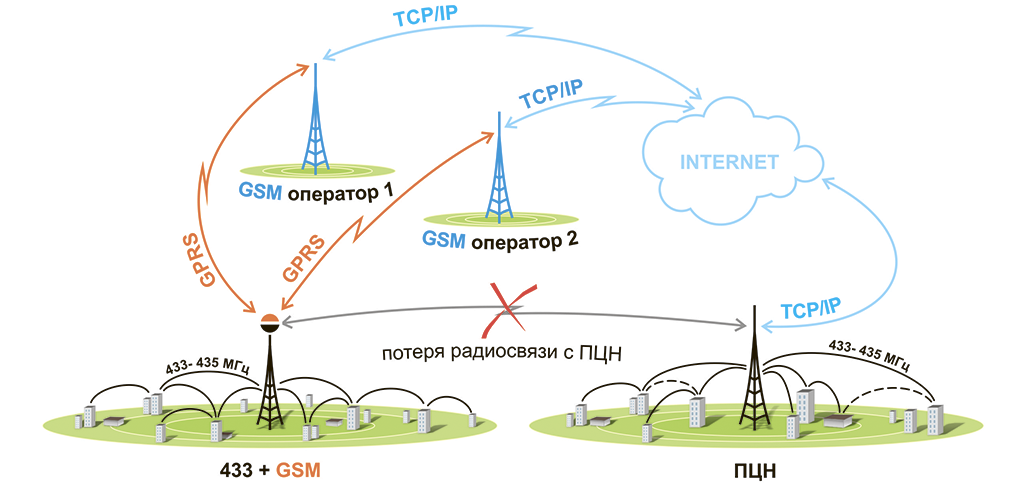

Резервирование каналов связи
Система Цербер обладает поистине уникальным алгоритмом резервирования каналов связи, что дает 100% гарантию доставки тревожных сообщений на пульт!
Уникальность эта обеспечена наличием двухстороннего радиоканала. Только двухсторонние системы знают доставлено сообщение по основному каналу или нет, и основываясь на этих знаниях интеллектуально задействуют дополнительные модули связи (GSM, LAN, ГТС). Такой алгоритм является основным требованием при охране объектов банковской сферы. Кроме того, эта особенность позволяет подключать к центру мониторинга удаленные районы (поселки, города сателлиты) обеспечивая с ними надежный резервированный канал связи.
